電動ガンのシム調整完全ガイド｜ギア鳴りを劇的解消する基準出しと極意

サバイバルゲームの現場において、射撃時に「ギャー」「キュルル」という甲高いメカノイズを耳にした経験は誰にでもあるはずです。東京マルイをはじめとする電動ガンのメカボックス内部では、モーターの回転動力をピストン運動へ変換するために複数の歯車が超高速で噛み合っています。この歯車同士の位置関係をコンマ数ミリ単位で最適化し、駆動ロスや異音を徹底的に排除する作業こそが「シム調整」です。

しかし、独学でシム調整に挑んだ結果、「以前より発熱がひどくなった」「サイクルが落ちてヒューズが飛んだ」といったトラブルに直面するプレイヤーは後を絶ちません。本稿では、電動ガンカスタムの要であるシム調整の工学的アプローチ、現在主流となっている「ベベルギア基準出し」の手順、失敗を未然に防ぐクリアランスの測り方まで、現場取材とガンスミスの知見を交えて徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：シム調整の成否は「ベベルギアとモーターピニオンの噛み合わせ」を基準に決定することで劇的に安定する。
• 要点2：ギアのガタつき（軸方向の遊び）を完全にゼロにするのは厳禁であり、各ギアに0.1〜0.2mm程度の適正クリアランスを残すことが延命の鍵。
• 要点3：適切なシムセッティングはギア鳴り解消と静音化カスタムだけでなく、燃費向上・レスポンス改善・メカボックス破損防止に直結する。

【構造解説】なぜギア鳴りが起きるのか？メカボックス異音のメカニズムとシム調整の役割

電動ガンの心臓部であるメカボックス内には、モーターの回転を受けるベベルギア、トルクを伝達するスパーギア、ピストンを直接後退させるセクターギアの3種類が配置されています。これらのギア軸とメカボックスの軸受けの隙間に挟み込む金属製の極薄ワッシャーが「シム」です。

ギア鳴りが発生する最大の原因は、歯車同士の「噛み合わせ深さ（バックラッシ）」と「軸方向の傾き・偏摩耗」にあります。シムが薄すぎてギアが軸方向に暴れると、歯と歯の先端だけで接触して高周波の打撃音や摩擦音が発生します。逆にシムが厚すぎてメカボックス内でギアが圧迫されると、モーターに強大な負荷がかかり、低音の唸り声とともに発熱やバッテリーの急激な消耗を引き起こします。

つまり、シム調整とは単なる「ガタ詰め」ではなく、歯車が理想的な接触面で滑らかに噛み合い、かつ余計な摩擦抵抗を受けずに自由回転できる空間を作り出す精密調律なのです。

【基準出しの極意】ベベルギア基準vsスパーギア基準｜2026年現在の最適解

かつては「スパーギアを中心に据えて左右の高さを決める」手法が一般的でしたが、近年のカスタムシーンでは「ベベルギア基準出し」が圧倒的な標準となっています。その理由は、電動ガンの中で最も強い負荷がかかり、異音の発生源になりやすい箇所が「モーターピニオンギアとベベルギアの噛み合わせ」だからです。

ベベルギア基準出しの具体的なプロセスは以下の通りです。

1. グリップとモーターの仮組み：メカボックスの右側シェル（または左右シェル）にベベルギアのみを組み込み、グリップとモーターを装着します。
2. ピニオン位置の確認：グリップ底部のモーター位置調整ネジを締め込み、ピニオンギアがベベルギアの傘部分（ベベル歯）に対して深すぎず浅すぎず、全面で均一に当たる位置（ツライチ）にシムとネジで追い込みます。
3. スパーギアの高さ合わせ：ベベルギアの下側歯車と干渉せず、かつメカボックスシェル底面に擦らないギリギリの位置にスパーギアのシムを設定します。
4. セクターギアの高さ調整：スパーギアの天面およびピストンレール、タペットプレートと干渉しない位置へセクターギアを配置します。

この手順を踏むことで、異音の最大要因である駆動の入り口（モーター〜ベベル間）のズレを根本から排除できます。

【厚さ選びの指標】ギア別クリアランスとシムセッティング詳細データ

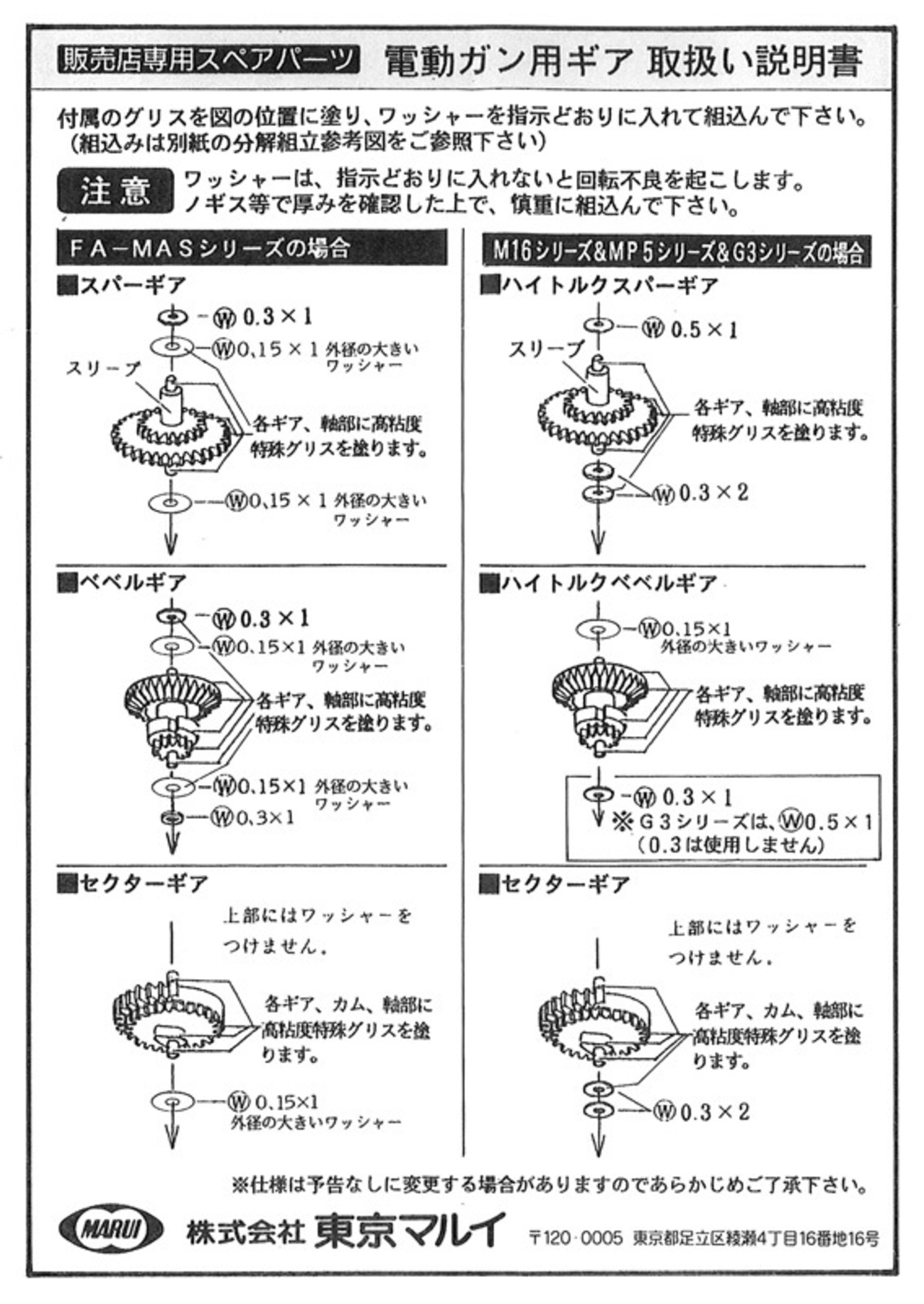

シム調整で使用するシムには、一般的に0.1mm、0.2mm、0.3mm、0.5mmの4種類の厚みが存在します。組み合わせ次第で0.05mm単位の微調整が可能ですが、目測だけに頼ると失敗します。必ずメカボックスのネジを規定トルクで締めた状態で確認することが不可欠です。

調整の最終確認では、スプリングやピストンを入れず、ギア3枚のみを組み込んでシェルネジをすべて締めた状態で指で弾きます。「シャーーッ」と抵抗なく何周も軽快に空転し、かつ各ギアをピンセットなどで押した際に僅かなカタつき（0.1mm強の遊び）が感じられる状態が理想です。

【実態検証】利用者の生の声と現場目線で見えたリアルな失敗事例

サバイバルゲームフィールドのセーフティエリアやSNS、コミュニティ掲示板で頻繁に報告される「シム調整の失敗事例」を調査すると、初心者が陥りやすい共通パターンが浮き彫りになります。

「YouTubeの解説動画を見ながらガタつきを徹底的になくしたはずが、いざ撃ってみるとグリップが異様に熱くなり、100発ほどでヒューズが飛んだ」という相談は非常に多く見られます。これは、メカボックスのネジを締めた際の歪みや締め付けトルクを考慮せず、ギアを完全に挟み込んでロックさせてしまった典型例です。

また、「東京マルイ純正の箱出し状態からギア鳴りを消そうとシムをいじった結果、以前よりもノイズが大きくなった」という声も散見されます。東京マルイの純正セッティングは、量産品の個体差やパーツの摩耗を許容するためにあえて若干の遊びを持たせた安全マージン設計になっています。中途半端な知識でシムを増減させると、メーカーが計算したバランスを崩してしまうリスクがあります。

一般に知られていない盲点とネットの誤解

ネット上のカスタム情報には、一部で誤解を招くノウハウが出回っています。現場のメカニックが指摘する代表的な盲点を3つ挙げます。

第一の誤解は、「遊び（ガタ）は完全に悪である」という思い込みです。金属歯車は高速回転と摩擦によって熱膨張を起こします。完全に隙間をゼロにしてしまうと、連続射撃時の熱膨張によってギア同士が突っ張り、メカボックスの軸受け穴を楕円に変形させたり、ギア軸をへし折る事故につながります。

第二の盲点は、「メカボックス単体で回した音と、フレーム・グリップ装着時の音の差異」です。メカボックス単体でスムーズに回っていても、ロアレシーバーに組み込んでグリップを固定した瞬間に角度が微妙に変わり、ピニオンの噛み合いが狂うケースがあります。必ず最終組み付け状態でノイズを確認しなければ意味がありません。

第三の盲点は、「シムの枚数が増えすぎることによる抵抗増大」です。例えば0.6mmの隙間を埋める際、0.1mmを6枚重ねるとシム同士の接触面が増えて回転抵抗になります。この場合は「0.5mm＋0.1mm」の2枚で構成するなど、可能な限りシムの枚数を少なく抑えるのがプロの鉄則です。

【プロの結論】シム調整に挑戦すべき人と専門店へ依頼すべき人の判断基準

シム調整は電動ガンの性能を極限まで引き出す魅力的な工程ですが、すべてのユーザーが無条件に行うべき作業ではありません。自身の目的とスキルに応じた明確な判断基準が必要です。

セルフカスタムに挑戦すべき人

• メカボックスの完全分解・組み立て経験があり、基本構造を理解している人
• ノギスやマイクロメーターなどの測定器具を扱い、0.1mm単位の微差を判別できる人
• 社外製ギアやブラシレスモーターを導入し、駆動系をフルカスタムしたい人
• トラブル発生時も自己責任で原因究明とリカバリーを楽しめる人

専門店やプロガンスミスに依頼すべき人

• 東京マルイ純正の箱出し状態のまま、耐久性を最優先で運用したい人
• メカボックスを開けたことがなく、戻せなくなる不安がある人
• 「異音＝シム調整不足」と短絡的に決めつけ、ピニオン位置調整などを試していない人
• 次の週末のサバゲーで確実に快調動作するメインウェポンを必要としている人

電動ガン内部のパーツ同士は密接に連携しています。シム調整だけに囚われず、軸受けの接着状態、グリスの種類や塗布量、モーター位置の調整ネジといった周辺要素を総合的に見直す視点を持つことが肝要です。

【電動ガンのシム調整】に関するよくある質問（FAQ）

Q1：シム調整を行うと初速や連射サイクルは変化しますか？
A1：適切に調整された場合、駆動ロスが大幅に低減されるため連射サイクル（秒間発射数）が1〜2発程度向上し、バッテリーの持ちも良くなります。ただし、シム調整自体が直接ピストンの前進速度や気密に作用するわけではないため、初速の数値自体が劇的に跳ね上がることはありません。

Q2：東京マルイの純正電動ガンも購入後すぐにシム調整すべきですか？
A2：基本的に不要です。東京マルイの純正メカボックスは非常に高い耐久性と信頼性を誇る公差設計がなされています。異音が気になる場合は、まずグリップ底部のモーター位置調整ネジを1/4回転ずつ回してピニオンギアの当たり具合を微調整することをおすすめします。

Q3：ベベルギア基準出しを行う際、スパーギアがメカボックス底面に干渉する場合はどうすればいいですか？
A3：スパーギアの下側に0.1mm〜0.2mmのシムを噛ませて底面から浮かせます。その結果ベベルギアと接触してしまう場合は、社外製ギアの寸法公差または軸受けの圧入不足が考えられます。軸受けがしっかり奥まで水平に圧入されているかを確認してください。

まとめ：異音なき駆動系がもたらす最高の射撃体験

電動ガンのシム調整は、わずか0.1mmの薄い金属片を介して機械工学の基本を学ぶ奥深いチューニングです。「ベベルギアを起点とした確実な噛み合わせ」と「熱膨張を見越した0.1〜0.2mmの適正な逃げ」を遵守すれば、不快なギア鳴りは嘘のように消え去り、驚くほど静かでシャープなトリガーレスポンスが手に入ります。

無理に一度で完璧を目指すのではなく、各ギアの回転抵抗を指先で確かめながら段階的に追い込むことが成功への近道です。正確なシムセッティングを施したメカボックスは、愛銃の寿命を飛躍的に延ばし、フィールドでの圧倒的なアドバンテージを約束してくれます。 （出典: 電動 ガン シム 調整（Yahoo!ニュース））
