ウッドワン丁番の調整と交換法｜型番特定から廃盤後継品まで完全網羅

室内ドアの開閉時に「ギィー」と耳障りな異音が鳴る、ドアの先端が床や枠に擦れて閉まりにくい、ラッチが受け金具にカチッとはまらない――こうした住宅内のトラブルで最も多い原因が、ドアを支える丁番（蝶番）の緩みや摩耗です。無垢材建具で高い支持を集めるウッドワン（WOODONE）の室内ドアは、質感や美しさに定評がある一方、扉自体の重みや長年の開閉負荷によって丁番に狂いが生じやすい側面を持ちます。

「業者に頼むと数万円かかるのでは」「古い型番だからもう部品がないかもしれない」と不安に感じる方も少なくありません。しかし、ウッドワンの丁番は構造を正しく理解していれば、プラスドライバー1本で位置をミリ単位で調整可能です。また、万が一破損や廃盤になっていても、適切な後継品や互換パーツを選定することで、DIYでの交換修理が十分に行えます。本稿では、丁番の不具合原因から型番の特定手順、調整・交換の実践ステップ、廃盤時のリカバリー術まで、現場のプロ視点で徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ドアのガタつきや床擦れ（ドア下がり）の9割は、3次元調整機能を持つネジの緩みであり、交換前にドライバーでの精密調整で解消できる。
• 要点2：丁番交換が必要な場合、本体の刻印（ジュピー等）やドア木口のシールから型番を割り出し、「ウッドワンパーツショップ」や公式後継セットを照合する。
• 要点3：廃盤丁番でもメーカー公式の互換代替ユニットが用意されているケースが多く、上下ペア同時交換とビス穴補修の基本を押さえればDIY完工が可能。

ウッドワン製ドアの不具合原因と構造解剖｜なぜ丁番は緩み・下がるのか？

ウッドワンの室内ドアで「ドアが下がって床を擦る」「開閉時に異音がする」といった不具合が発生する背景には、建具メーカーならではの設計構造と物理的な負荷が関係しています。特に主力商品である「ピノアース」シリーズをはじめとする無垢扉は、一般的な中空（ハニカムフラッシュ）構造のドアに比べて扉重量が20kg〜30kg前後と重く、吊元側の金具にかかるモーメント荷重が大きくなります。

ドアの不具合を引き起こす主な要因は、以下の3点に集約されます。

• 可動部の樹脂ワッシャー（カラー）の摩耗・破断：丁番の軸部分には摩擦を軽減する樹脂パーツが組み込まれています。10年以上の使用でこの樹脂が削れると、扉全体が数ミリ沈み込み、枠や床と干渉します。

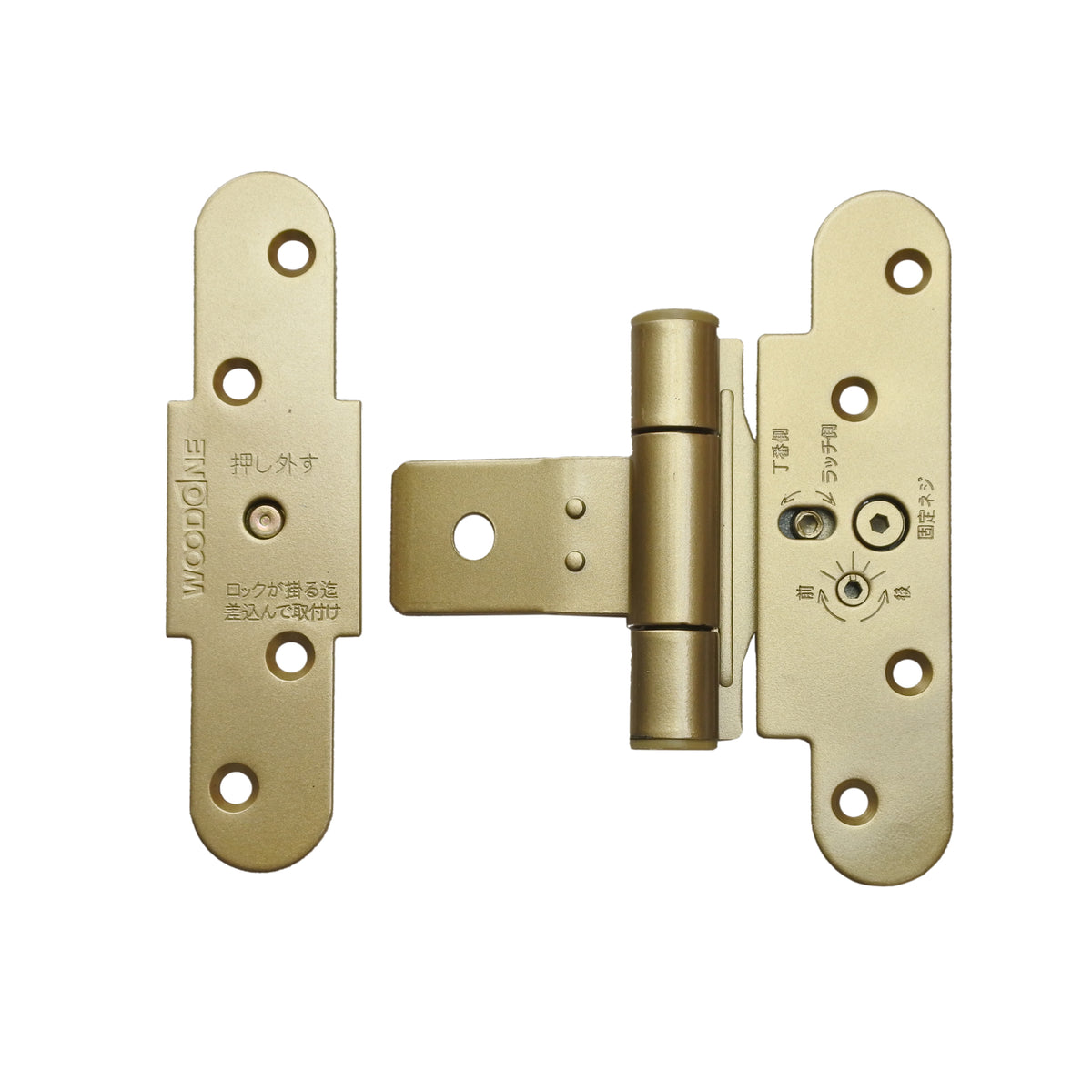

• 3次元調整ネジの緩み：現行のウッドワン製室内ドアの多くには、前後・左右・上下の位置を微調整できる「3次元調整丁番」が採用されています。日々の開閉振動によって調整ネジが徐々に緩み、扉の傾き（チルト）が生じます。
• 木製ドア枠側のビス穴の広がり（バカ穴化）：無垢枠やMDF枠に打ち込まれた木ネジが、扉の荷重によって引っ張られ、下地木材が緩んで丁番自体が枠から浮いてしまう現象です。

これらの不具合を放置すると、ラッチボルトがストライク（受座）に収まらなくなって鍵がかからなくなったり、最悪の場合は開閉時に丁番が完全に破断して扉が脱落する危険があります。違和感を覚えた段階で、早期にウッドワン室内ドア修理やメンテナンスに着手することが肝要です。

【ドライバー1本で解決】ウッドワン丁番調整方法｜上下・左右・前後の位置修正

丁番自体に金属疲労による変形や割れがなければ、部品を買い直すことなくウッドワン丁番調整方法を実践するだけで、多くのドア下がりや建て付け不良は解消します。作業に必要な工具は、基本的に「プラスドライバー（No.2サイズ）」1本のみです。

作業時は、必ず上下2箇所（または3箇所）ある丁番の構造を確認し、以下の手順で位置補正を行ってください。

ステップ1：保護カバーの取り外し
近年の3次元調整丁番には、ネジ頭を隠す化粧樹脂カバーが装着されています。カバー下部のスリットにマイナスドライバーの先端などを軽く差し込み、手前に引いて取り外します。

ステップ2：左右方向の調整（チルト補正）
ドアの先端が枠の縦枠に当たって閉まらない場合、丁番側にある「左右調整ネジ」を回します。時計回りに回すとドアが吊元（丁番側）へ引き寄せられ、反時計回りに回すと戸先側へ移動します。上下の丁番で回す量を微調整し、ドアの傾きを平行にします。

ステップ3：上下方向の調整（ドア下がり修理）
ドア下部が床を擦っている場合、下側（または上側）の丁番に設けられた「上下昇降ネジ」を回します。右に回すと扉全体がせり上がり、左に回すと下がります。無垢ドアなど重量がある扉を上げる際は、ドアの下に薄いダンボールや雑誌、くさびを差し込んで扉を持ち上げながらネジを回すと、ネジ山を潰さずにスムーズに昇降できます。

ステップ4：前後方向の調整（気密・隙間補正）
ドアを閉めた際に戸当たりパッキンとの間に隙間があったり、逆に押し込まないとラッチがかからない場合は「前後調整ネジ」を緩め、扉面を前後にスライドさせて適切な密着度で固定します。

なお、ハイドアや高級ラインに採用される隠し丁番調整（コンシールドヒンジ）の場合も、丁番側面の固定ネジを緩めた上で六角レンチや専用調整ネジを操作する構造になっています。必ず1つのネジを一気に回し切るのではなく、半回転ずつ回してドアの開閉状態を確かめながら進めるのが失敗を防ぐ鉄則です。

自宅のドア丁番型番を特定する手順と公式パーツショップの活用法

調整ネジを締めてもガタつきが収まらない場合や、金属部分の摩耗・破損が見られる場合は、パーツごとの交換が必要です。ここで最大のハードルとなるのが、ウッドワンドア丁番型番の特定です。

ウッドワン（旧社名：住友林業クレスト関連やベルテクノ系建材等を含む変遷期のもの）は、年代やシリーズによって多種多様な丁番を採用してきました。正しいパーツを特定するための3つの確認ルートを整理します。

1. ドア本体の製造管理シールの確認
室内ドアの「上部木口（ドアの上端面）」または「戸先側の側面」に、メーカー名とロット番号・品番が記載されたシールが貼付されています。この型番が分かれば、部材の特定は極めて容易になります。

2. 丁番本体の刻印と形状の照合
シールが剥がれている場合、丁番の金属プレート部分に刻印されている英数字を確認します。代表的なものとして「WOODONE」ロゴのほか、ジュピー丁番として知られる旧住友林業・ウッドワン共通規格の刻印や、製造メーカーである「BEST」「ATOM」「KJ」等のマークが刻まれている事例があります。また、プレートの角が「角型（直角）」か「丸角（R加工）」か、ビス穴の数が3個か4個かも重要な識別要素です。

3. 「ウッドワンパーツショップ」での図面照合
公式通販サイト「ウッドワンパーツショップ」では、年代別・ドアシリーズ別の丁番図面と写真が公開されています。丁番全体の縦横寸法、ビスピッチ（ネジ穴間の距離）、扉厚（30mm / 33mm / 36mm等）をノギスや定規で計測し、掲載図面と1ミリ単位で突き合わせることで、正規の補修部材を確実に発注できます。

廃盤になった旧型丁番はどうする？後継代替品と互換品探しの裏ワザ

築15年〜25年を超える住宅の場合、当時の丁番がすでに生産終了（廃盤）となっているケースが頻発します。特に1990年代〜2000年代初頭の「ベルアート」シリーズや「ジュピー」仕様の丁番は、同一形状の新品を入手することが困難です。

廃盤に直面した際、多くのユーザーが途方に暮れますが、実はメーカーやサードパーティから合理的な救済策が提供されています。代表的な解決手段を以下の比較表にまとめました。

ウッドワン丁番廃盤後継品を探す際の最大のポイントは、メーカーが用意している「代替交換用丁番セット」の存在です。旧ジュピー丁番などの廃盤品に対しては、ネジ穴位置の違いを吸収するアダプタープレート（スペーサー）が付属した純正後継キットが流通しています。これを利用すれば、ドア枠にノミで新たな彫り込み加工をするリスクを完全に回避できます。

一方、同等サイズの丁番互換品を社外から調達する場合は、扉厚・ビスピッチ・プレートの角R（丸み）の3要素が完全に一致しているかを厳密に検証してください。わずか1mmのズレでも、閉まりきらない原因となります。

【実態検証】蝶番交換DIYのリアルな落とし穴とユーザーの生の声

ネット上の情報や動画サイトを見ると「誰でも10分でできる蝶番交換DIY」といった手軽さが強調されがちですが、実際の現場では思わぬトラブルに直面するケースが後を絶ちません。SNSや住宅コミュニティ（知恵袋・住宅リフォーム掲示板等）に寄せられるリアルな声を検証すると、共通する「3大失敗要因」が浮き彫りになります。

「壊れた下側の丁番だけを新品に交換したら、今度は上側の古い丁番に負荷がかかって数週間で割れた」「外したドアが重すぎて一人で支えられず、枠にぶつけて床を凹ませてしまった」といった手記や告白は典型例です。

DIY交換を成功させるために、以下の実践的ノウハウを必ず押さえてください。

• 必ず「上下2箇所（一対）」を同時に交換する：古い丁番と新品の丁番では、金属の経年摩耗度やバネ・軸の硬さが異なります。片方だけを交換すると荷重バランスが崩れ、数ヶ月以内に再びドア下がりが発生します。
• 作業は必ず「2人体制」で行う：特にウッドワンの無垢ドアは重量物です。1人がドアを垂直に保持・支持し、もう1人が電動ドライバーでビスを仮止めする手順を踏まないと、ビス穴を斜めに潰してしまう原因になります。
• 空回りするビス穴（バカ穴）の事前補修：古いネジを抜いた際、木ネジが空回りする場合は、新品のビスを締めても固定強度が保てません。穴の中に木工用ボンドを流し込み、「爪楊枝を2〜3本詰め込んで余分をカットする」、または市販の「木ネジ穴補修パテ」「真鍮製鬼目ナット」を打ち込んでから下穴を開け直す処置が不可欠です。

なお、室内ドアだけでなくウッドワンクローゼット丁番（折れ戸用のピボット金具やセンター蝶番）の補修時も同様です。折れ戸は開閉軌道が複雑なため、ピボットの受け金具が摩耗している場合は、丁番単体だけでなく上下のガイドランナーもセットで点検することが長期的な安定稼働につながります。

一般に知られていない盲点とネットの誤解｜プロが見る判断基準

丁番のメンテナンスやDIYに関して、ネット上には誤った応急処置情報が散見されます。建具の寿命を縮めないために、プロの視点から代表的な誤解を是正します。

誤解1：「軋み音にはCRC 5-56等の浸透潤滑油を吹き付ければ直る」
これは住宅建具における最も危険な民間療法の一つです。金属同士の簡易潤滑には一時的に効きますが、揮発性が高い潤滑油は丁番内部に組み込まれている「自己潤滑性樹脂ワッシャー（ポリアセタール樹脂等）」を侵食・溶解させる恐れがあります。さらに、油分が空気中のホコリや砂を吸着し、黒いヘドロ状の研磨剤となって内部を急速に削り取ってしまいます。異音解消には、必ず「建具用シリコンスプレー」または「速乾性フッ素系潤滑剤」を使用してください。

誤解2：「丁番のビスは力任せに限界まで締め込むべき」
インパクトドライバー等で強烈なトルクをかけてビスを締め込むと、枠側の木材繊維を破壊してネジ山を一瞬で潰してしまいます。最後は必ず手回しのプラスドライバーを使い、手首の感覚で「キュッ」と手応えを感じる適正トルクで締め止めるのが正しい施工です。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

【DIY交換をおすすめできる人】

• ドア木口のシール等から正確な型番や後継代替セットが特定できている。
• 枠側の彫り込み加工を伴わず、同一規格パーツのポン付け（ネジ止めのみ）で完結する。
• 作業時にドアを一緒に支えてくれる補助者（大人2人）を確保できる。
• ドライバーの適切な取り扱いや、ビス穴の簡易補強（爪楊枝＋ボンド等）ができる。

【専門業者・建具屋への依頼を推奨する人】

• 旧型丁番が完全に廃盤で、枠や扉への新たなノミ彫り・木工加工が必要になる。
• ドア枠自体が建物の経年歪みや不同沈下によってひし形に変形している。
• 大型ガラス入り扉や重量級のハイドアで、一人暮らし等により安全な支持作業ができない。
• ビス穴周辺の木材が大きく割れ・腐食しており、大工工事レベルの下地補強を要する。

【ウッドワン 丁 番】に関するよくある質問（FAQ）

Q1：ウッドワンの丁番調整をしても、数日でまたドアが下がってしまいます。何が原因ですか？
A1：調整ネジのロック機構が緩んでいるか、丁番を固定している木ネジのビス穴が枠側で広がって（バカ穴になって）空回りしている可能性が高いです。また、丁番内部の樹脂カラーが完全に摩耗している場合、いくらネジで持ち上げても自重で沈み込みます。ビス穴の木材補修を行うか、丁番本体を新品（上下セット）に交換してください。

Q2：ジュピー丁番という古いタイプが付いているのですが、現行品と交換できますか？
A2：可能です。旧ジュピー丁番は現在生産終了となっていますが、ウッドワン公式から「ジュピー丁番用取替セット（後継代替品）」がリリースされています。既存のビス穴位置の違いをカバーするスペーサープレートが付属しているため、枠をノミで削ることなくドライバー作業のみで交換可能です。

Q3：丁番の交換作業中、ドアを取り外すコツはありますか？
A3：まずドアの下に本や段ボールを敷いて床との隙間を埋め、扉の自重を支えます。ビスを外す順番は「下側の丁番 → 上側の丁番」の順です。取り付ける際は逆に「上側の丁番を仮止め → 下側の丁番を仮止め」の順で行うと、扉が倒れてくる危険を最小限に抑えられます。

Q4：ウッドワンパーツショップで丁番が売り切れている場合、ホームセンターの丁番で代用できますか？
A4：一般的なホームセンターで売られている平丁番や旗丁番をそのまま代用するのはおすすめできません。ウッドワンのドア枠には独自の深さ・形状の彫り込み加工が施されており、厚みやビスピッチが1mmでも異なるとドアが閉まらなくなります。どうしても急ぐ場合は、パーツショップへの問い合わせや建具金物専門店（ATOMやBESTの代理店）で図面を照合した互換品を探す必要があります。

まとめ：今後の動向と失敗しないための判断基準

ウッドワンの室内ドアは、上質な木質感と堅牢な作りが魅力である一方、可動部である丁番には定期的なメンテナンスが欠かせません。開閉時の異音やドア下がりといった症状は、決してドア全体の寿命を意味するものではなく、適切な3次元調整や部材交換を行うことで、本来のスムーズな開閉性能を完全に取り戻すことができます。

不具合を感じた際は、まず焦ってパーツを買い換える前に、プラスドライバーを用いた上下・左右の微調整を試みてください。それでも改善しない場合は、ドアの製造ラベルや丁番刻印から型番を正確に割り出し、公式後継セットを活用した計画的な交換作業を進めましょう。

ご自身のDIYスキルやドアの重量、加工の有無を冷静に見極め、安全かつ確実なアプローチで快適な住環境を維持してください。 （出典: ウッドワン 丁 番（Yahoo!ニュース））
