因幡電工クロスロックが現場で選ばれる理由｜耐荷重と施工性の全貌

建設・空調衛生設備業界において、工期短縮と施工品質の均一化は現場監督から職人に至るまでの共通課題です。空調設備の冷媒配管工事では、狭小な天井裏で無数の配管をミリ単位で整流・支持する過酷な作業が日常化しています。そうした現場で長年、デファクトスタンダードとして圧倒的な信頼を獲得しているのが、因幡電機産業が展開する因幡電工の冷媒配管支持金具「クロスロック」です。

熟練技術者の減少や働き方改革に伴う現場拘束時間の厳格化が進むなか、なぜクロスロックはこれほどまでに指名買いされ続けるのでしょうか。カタログスペックの単なる数字の羅列にとどまらず、実際の施工手順、主要シリーズのサイズ・許容荷重の差異、現場で囁かれるリアルな評判までを徹底検証します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ワンアクションに近い直感的な固定構造により、従来のボルト・ナット締め込み作業に比べ施工時間を大幅に圧縮できる。
• 要点2：吊りボルトへのワンタッチ装着と高い耐荷重性能を両立し、官公庁仕様基準や各種配管支持ピッチ規定にも柔軟に対応。
• 要点3：保温材を傷めにくい独自設計で結露リスクを最小限に抑え、長期的な空調設備全体の保全コスト削減に直結する。

【なぜ圧倒的支持を集めるのか】因幡電工クロスロックが空調現場で選ばれる構造的必然

空調設備工事部材のなかでも、配管支持具は天井裏に隠れてしまう地味な部材に見えるかもしれません。しかし、ビル用マルチエアコンの普及に伴い、天井内には冷媒配管、ドレン管、電気配線が過密状態で交差します。従来の羽子板バンドやUボルトによる固定では、両手を使ってボルトを回すスペースすら確保できない状況が頻発していました。

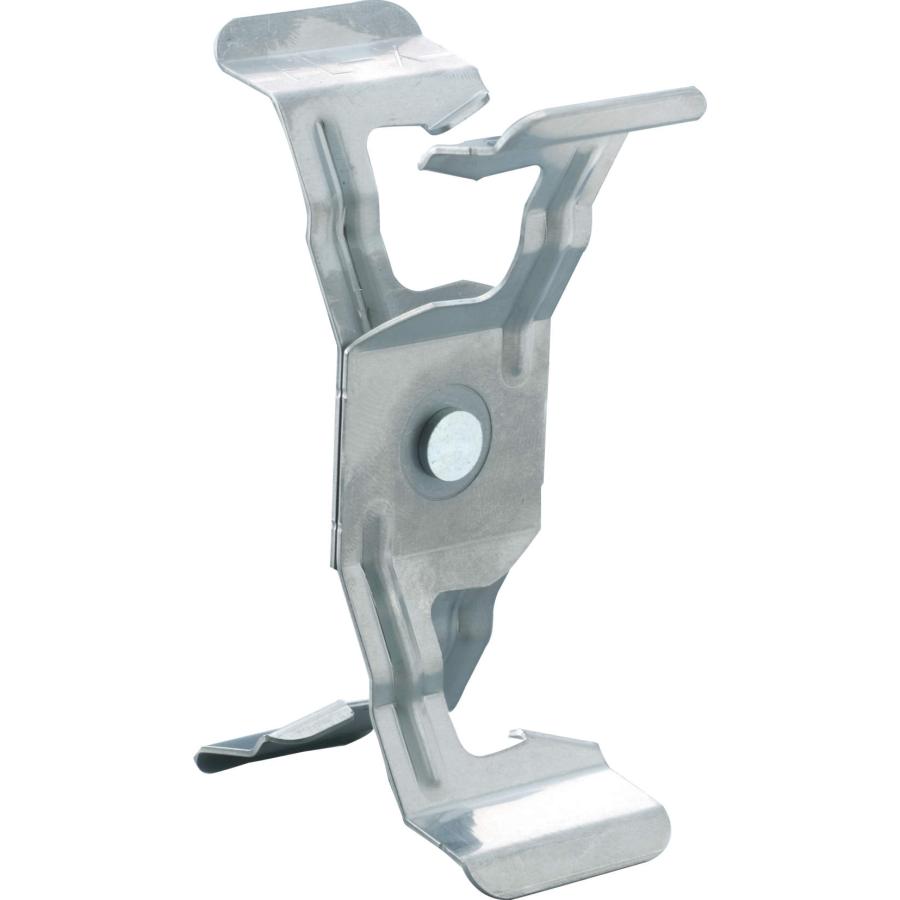

因幡電工のクロスロックが現場の空気を一変させた最大の要因は、「片手作業が可能な圧倒的な施工性」と「配管を抱え込むホールド力」にあります。吊りボルト（W3/8など）に対して斜めから差し込み、ひねる、あるいは押し込むだけで仮固定が完了し、本締めまでの段取りをわずか数秒で完結できます。高所作業車や脚立上での不安定な体勢を強いられる職人にとって、手元を見ずにノールックで確実にロックできる構造は、作業効率だけでなく墜落・転落リスクを低減させる安全装備としての側面も持っています。

さらに、因幡電機産業配管部材ならではの精緻なプレス加工技術により、金属のエッジで冷媒管の保温材（被覆銅管）を食い破らないアール加工が施されています。冷媒配管にとって断熱材の損傷は即座に結露事故や天井材の腐食へと直結するため、このミリ単位の配慮が元請けゼネコンや設備設計事務所からの高い信頼に結びついています。

【主要モデル徹底比較】クロスロックFLシリーズ・型番別のサイズ一覧と許容荷重

現場導入にあたり、設計担当者や施工管理技士が最もシビアにチェックするのが、型番ごとの適合管径と許容荷重です。特に主流である「クロスロックFLシリーズ」を中心に、標準的なスペックと実勢価格帯を整理しました。因幡電工クロスロックカタログおよびメーカー技術資料に基づく主要モデルの比較データは以下の通りです。

因幡電工クロスロックサイズ一覧を確認する際、注意すべきは「銅管の呼び径」ではなく「保温材を含めた仕上がり外径」を基準に選定することです。近年は省エネ基準の厳格化に伴い、難燃保温材の厚みが10mmから20mmへ指定変更される現場が急増しています。外径計算を誤ると金具が閉まりきらない、あるいは保温材を過剰に押し潰してしまう事故につながるため、事前選定時の図面照合が欠かせません。

【実態検証】職人の生の声と施工性｜配管吊り金具取り付け手順のリアル

実際の施工現場において、クロスロックの評判と施工性はどのように評価されているのでしょうか。都内の商業施設改修工事を手がける空調設備会社代表（業歴22年）は、取材に対して次のように現場の皮膚感を語っています。

「以前の金具だと、ボルトにワッシャーを挟んで上下からナットで挟み込み、スパナを2本使って本締めしていました。天井裏の暗がりでナットを落として探す時間だけで、1日に何十分も浪費していた計算です。クロスロックを導入してからは、配管吊り金具取り付け手順がほぼ3ステップ（①吊りボルトに噛ませる、②レバーを回してロックする、③管を乗せてバンドを締める）で完結します。一度このスピード感を味わうと、もう昔の金物には戻れません」

現場の実地検証から見えてくる、標準的な因幡電工クロスロック施工方法は以下の流れです。

【ステップ1：全ネジボルトへのアプローチ】
天井アンカーから降ろされたW3/8吊りボルトの所定位置に、クロスロックの金具背面スリットを横からスライドさせて挿入します。ボルトの先端から延々とナットを回し入れる必要がありません。

【ステップ2：仮締め・ロック機構の作動】
金具本体を90度回転させる、あるいは内蔵のカム機構を押し上げることで、ボルトのネジ山に金具が強固に噛み合います。この段階で金具がずり落ちることなく自立するため、両手を使って水平方向の芯出し微調整が行えます。

【ステップ3：冷媒管の敷設と固定】
支持部に配管を乗せ、付属の固定バンドまたは爪をロック位置まで押し込みます。この際、工具を使わずに手締めだけで規定位置まで締め込めるラチェット式機構が採用されており、締め込み過ぎによる保温材の潰れを物理的に防止します。

さらに重要なのがクロスロック支持ピッチの管理です。国土交通省大臣官房官庁営繕部の「公共建築工事標準仕様書（機械設備工事編）」によると、冷媒銅管の横引き配管における支持間隔は、管外径に応じて1.5m〜2.0m以下（管径の細いものは垂れ下がりを防ぐため短めのピッチ）と定められています。クロスロックの許容荷重は単体で数十キロを保証していますが、ピッチを広げすぎると配管自重や冷媒流動時の振動によって配管がタミ、ドレン勾配の狂いや冷媒漏えいリスクを引き起こすため、仕様書を遵守したピッチ設計が不可欠です。

一般に知られていない盲点とネットの誤解｜結露対策・CAD図面・カタログ選定の落とし穴

ネット上の掲示板や職人コミュニティでは、「クロスロックを使えば絶対に結露しない」「どのモデルでも流用できる」といった過信に基づく言説が一部で見受けられます。しかし、現場取材を進めると、施工管理者が直面する思わぬ落とし穴が浮き彫りになってきました。

第1の盲点は、「締め込みトルクと保温材の断熱性能低下」です。手軽に固定できるがゆえに、作業員が体重をかけてバンドを締め込みすぎた結果、保温材が圧縮されて厚みが半分以下になってしまう事例が後を絶ちません。断熱材は空気を抱え込むことで熱伝導率を下げているため、過度な圧縮は結露の発生点（コールドブリッジ）を作り出します。クロスロックは保温材保護用の受け面が広く設計されていますが、「締め込めば締めるほど良い」という誤った思い込みは重大な水漏れ瑕疵を招きます。

第2の盲点は、設計段階におけるクロスロックCAD図面の選定ミスです。現在、因幡電機産業は公式サイト上で詳細な2D・3DのCADデータ（DXF/DWG/BIM用パーツ）を無償公開しています。しかし、設計者が旧型の寸法データや標準金具の形状で干渉チェックを行ってしまい、現場で「梁下の懐寸法が足りず、金具のレバーが躯体に当たってロックできない」というトラブルが報告されています。特にFLシリーズはモデルチェンジによって開口クリアランスが改良されているため、必ず最新の因幡電工クロスロックカタログおよび最新CADデータに基づいた納まり検討が必要です。

【プロの結論】導入で効果が出る現場・慎重に選定すべき条件の境界線

数多の空調配管支持具を検証してきた専門記者の視点から、クロスロックを採用すべき現場と、他の支持金物を検討すべきケースの明確な判断基準を提示します。

【迷わずクロスロックを採用すべきケース】

・工期が極めてタイトな商業ビル・オフィス・集合住宅：
ボルト回しの工数を1カ所あたり数十秒削るだけで、フロア全体で数百時間の労務費削減が実現します。2024年4月以降適用された建設業の時間外労働上限規制に対応するための強力な武器になります。

・天井裏の設備密度が高く、片手しか差し込めない狭隘部：
目視困難な隙間であっても、手探りでボルトを挟んでロックできる作業性は他の支持具の追随を許しません。

・作業員の熟練度にバラつきがある大規模現場：
締め込み位置やロック状態が外観から視覚的に確認できるインジケーター構造を持つため、施工不良の発見が容易で、検査品質が均一化されます。

【採用に慎重になるべき・別工法を検討すべきケース】

・極度の振動や脈動が発生する大型産業用コンプレッサー直近：
ワンタッチ機構は静的荷重や一般的な空調振動には極めて強い耐久性を示しますが、常時強い衝撃振動が加わる特殊配管では、スプリング付き防振支持金具やダブルナット固定の頑強な架台支持が推奨されます。

・特殊腐食性ガスが充満する化学プラントや温泉地：
標準の電気亜鉛めっき仕様はもちろん、溶融亜鉛めっき仕様であっても環境によっては早期腐食のリスクがあります。耐酸・耐食性に特化したステンレス製（SUS304/SUS316）の高耐食専用支持具を別途選定すべきです。

【因幡 クロス ロック】に関するよくある質問（FAQ）

Q1：全ネジボルトのサイズがW3/8以外（M10やW1/2）でもクロスロックは使えますか？
A1：クロスロックの標準ラインナップの多くはW3/8（軟鋼ボルト）専用として設計されていますが、大型配管や幹線支持に対応したモデルではW1/2対応品もラインナップされています。M10に関してはネジピッチの違いにより噛み合わせ不良を起こす可能性があるため、必ずカタログの適合ネジ規格を確認し、指定されたサイズの型番を選定してください。

Q2：配管が施工された後から、追加でクロスロックを取り付けることは可能ですか？
A2：可能です。クロスロックの最大の強みは「側方からの後付け」ができる点にあります。既に吊りボルトが天井から吊り下げられ、冷媒管が仮置きされている状態であっても、横から差し込んで回すだけで固定できるため、改修工事や配管ルート変更時の支持追加に極めて重宝されます。

Q3：クロスロックを屋外の露出配管に使用しても問題ありませんか？
A3：屋内専用の標準メッキ仕様を風雨にさらされる屋外で使用すると、早期に白錆や赤錆が発生し強度が低下します。屋外露出部で使用する場合は、耐候性に優れた高耐食溶融めっき鋼板仕様を選択するか、配管化粧カバー（スリムダクト等）の内部に収める施工を行ってください。

まとめ：2026年以降の設備工事で失敗しないための部材選定基準

人手不足の常態化と労働時間短縮の要請が重なる現在の建設業界において、部材選定の基準は「単価の安さ」から「トータル施工コストの最小化」へと完全にシフトしました。因幡電工のクロスロックは、単なる金物1個の単価で見れば汎用ボルト金具より数十円から数百円高い場合があります。しかし、現場で削減される人工（にんく）、脚立昇降回数の激減、そして結露による手戻り工事のリスクヘッジまでを加味すれば、その費用対効果は極めて高いと言わざるを得ません。

重要なのは、現場の配管径、保温材厚み、そして設置環境の湿度や振動条件を正しく把握し、カタログスペックに合致した適正な型番と支持ピッチを守り抜くことです。最新のCAD図面を活用した事前の取り合い検証と正しい施工管理を徹底し、工期短縮と高品質な設備インフラの構築を両立させてください。 （出典: 因幡 クロス ロック（Yahoo!ニュース））
