断線事故を防ぐケーブルベア選定の極意！計算式と最新基準【2026】

工場の自動化や産業ロボットの高速化が進む生産現場において、突如として発生する「ケーブルの断線トラブル」。製造ラインを何時間も停止させ、莫大な損害を引き起こすこのトラブルの多くは、実は初期段階におけるケーブルベア（ケーブルキャリア）の選定ミスに起因しています。

「とりあえずカタログの標準サイズで収まるから大丈夫だろう」「以前の設計と同じ曲げ半径で問題ないはずだ」といった安易な判断が、設備の致命傷になりかねません。本稿では、断線や早期摩耗を未然に防ぎ、設備の長寿命化を達成するための計算手順や2026年最新の配線クリアランス基準まで、設計・保全現場で即座に役立つ選定の極意を徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：断線トラブルの主因は「曲げ半径の過小設定」「クリアランス不足」「仕切板の不適切な配置」にある。
• 要点2：移動ストローク・許容重量・フリースパンたるみ量を数式に基づき正確に算定することが選定の必須条件。
• 要点3：最新の設計支援ソフトを活用し、2026年の高速・高加減速環境に適した摩耗対策を講じることで設備寿命が劇的に向上する。

【なぜ断線が多発するのか？】ケーブルベア選定ミス事例と現場の落とし穴

可動部配線の保護・案内を担うケーブルベアですが、現場では「稼働開始から数ヶ月で内部ケーブルが破断した」「樹脂の削れ粉が大量に発生してクリーンルームを汚染した」といったトラブルが後を絶ちません。可動ケーブル断線原因と対策を突き詰めると、設計初期の段階で潜む典型的な選定ミスが浮かび上がってきます。

代表的なケーブルキャリア選定ミス事例として挙げられるのが、ケーブル外径に対する曲げ半径（R）の不足です。許容曲げ半径を下回る急激なカーブを繰り返し通過させることで、内部の銅線素線に金属疲労が蓄積し、やがて断線に至ります。さらに、異なる外径のケーブルやエアホースを仕切板なしで混在させた結果、内部で線同士が交差・擦れ合い、被覆が破れる「共擦れ摩耗」も頻発しています。

また、走行速度や加減速度を考慮せずに本体強度を選定した結果、走行中にベア本体が激しく波打ち（スネーキング現象）、ガイドレールや周囲のフレームと衝突して破損するケースも目立ちます。こうしたトラブルを防ぐには、経験則に頼るのではなく、明確な理論値に基づいた選定プロセスを踏む必要があります。

【基本ステップ】椿本チエイン＆イグスに学ぶケーブルベア選定手順

産業界で広く使われているケーブルベアですが、メーカーごとに名称や強みが異なります。一般名称としては「ケーブルキャリア」、国内トップシェアを誇る椿本チエインでは「ケーブルベヤ」、グローバル大手のイグス（igus）では「エナジーチェーン」と呼ばれています。メーカーが異なっても、基本的な選定フローは共通しています。

信頼性の高い配線設計を確立する椿本チエインケーブルベヤ選定手順の基本は以下の通りです。

1. 収納物の確定：ケーブルやホースの外径（$d$）、質量（$w$）、最小曲げ半径、本数をすべてリストアップする。
2. 内幅・内高の決定：収納物の外径に所定のクリアランスを加え、必要な内寸スペースを算出する。
3. 曲げ半径（R）の選定：収納物の中で最も大きい最小曲げ半径基準を満たすベアのRを選定する。
4. 移動ストロークと全長の計算：ストローク量（$S$）と固定端位置からベアの必要リンク数を導き出す。
5. 仕様環境の照合：フリースパン限界、加減速、クリーン度、耐薬品性などの使用環境条件をクリアしているか検証する。

近年では設計効率化のため、イグスエナジーチェーン選定ソフトをはじめとする各社のオンラインコンフィギュレータの活用が主流です。3D CADデータを直接出力できるだけでなく、寿命予測計算まで数分で完了するため、初期設計時のヒューマンエラーを大幅に削減できます。

【必須の計算式】ストローク・曲げ半径・許容重量の算出アプローチ

確実な選定を行うためには、各パラメータの計算手順を正しく理解しておく必要があります。以下に設計現場で必須となる3大計算アプローチを整理しました。

1. ケーブルベアストローク計算詳細まとめ

固定端がストロークの中央にある標準的な配置の場合、ケーブルベアの全長（$L$）は次の計算式で求められます。

【計算式】：$L = \frac{S}{2} + \pi \cdot R + K$
（$S$：ストローク長、$R$：曲げ半径、$K$：取付金具分の余裕代・安全代）

固定端が中央からオフセットされている場合は、移動端が最も離れた位置を基準にしてリンク数を補正しなければなりません。移動端が端点に達した際にベアへ引っ張りテンションが掛からないよう、必ずリンクピッチ単位で切り上げて余裕を持たせます。

2. ケーブルキャリア曲げ半径選定理由

曲げ半径（$R$）の選定は、内部ケーブルの寿命を決定づける最重要ファクターです。一般的に可動用電気ケーブルでは外径の8〜10倍以上、油圧・エアホースでは外径の10〜12倍以上の曲げ半径が要求されます。複数のケーブルを混載する場合、最も厳しい（大きい）要求曲げ半径を持つケーブルに合わせてベアの$R$を統一します。

3. ケーブルベア許容重量計算式

ベアが自立して走行できるフリースパン領域を維持できるか確認するため、収納物の総重量を算出します。

【計算式】：$W = \sum w_i$ （kg/m）
（$W$：1メートルあたりの収納物総重量、$w_i$：各ケーブル・ホースの単位重量）

算出した総重量（$W$）が、メーカーカタログの「許容追加荷重曲線（フリースパン線図）」において、目標ストローク長での許容範囲内に収まっているかを必ずチェックします。

【2026年最新】ケーブルベア配線クリアランス基準と仕切板配置ルール

装置のコンパクト化に伴い、ベア内部の過密配線がトラブルを引き起こす現場が急増しています。2026年現在の安全設計において厳守すべきケーブルベア配線クリアランス基準は以下の通りです。

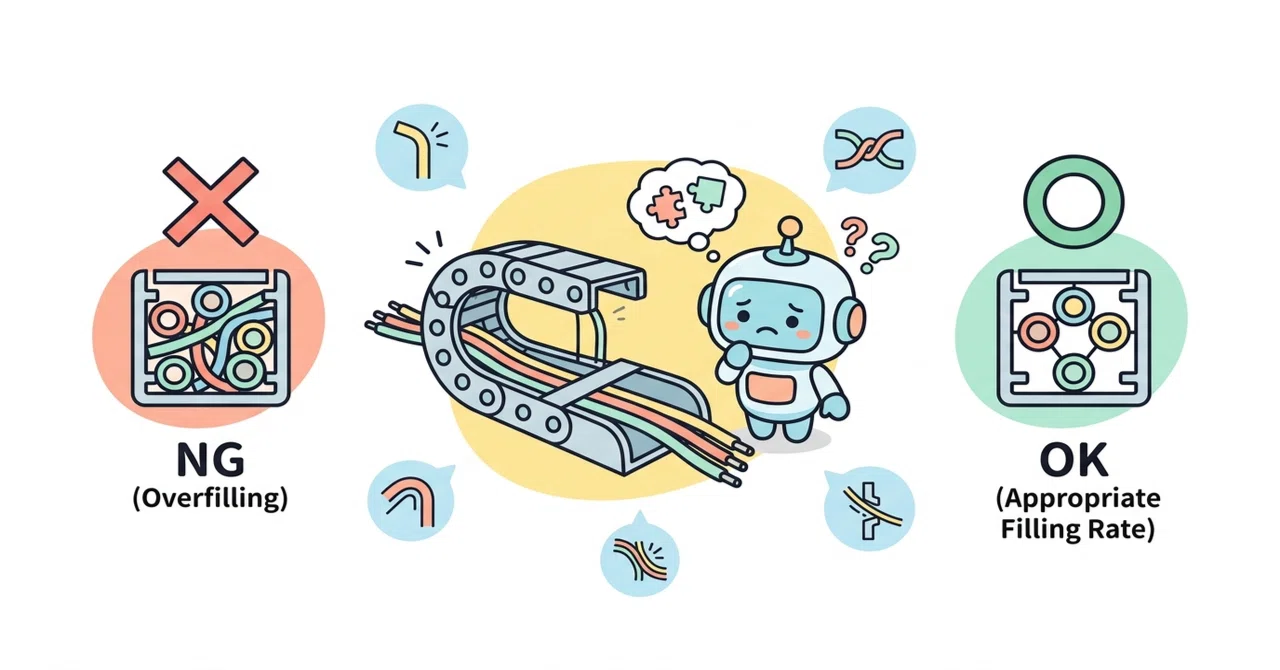

ケーブル外径に対して、断面積および周囲の空間に一定の「遊び（クリアランス）」を確保しなければなりません。具体的には、丸形電気ケーブルの場合は外径寸法の10%以上、エアホースや油圧ホースなどの膨張・収縮を伴う配管では外径寸法の20%以上の空間的ゆとりを持たせることが鉄則です。内部断面積の充填率は、全体の60%以下に抑える設計が推奨されます。

さらに重要なのがケーブルベア仕切板配置基準です。仕切板（セパレータ）を正しく使わないと、走行中にケーブルが重なり合い、局所的な負荷が発生します。

【仕切板配置の黄金律】：

• 外径差が5mm以上ある異なるケーブル同士は、必ず垂直仕切板で部屋を分ける。
• 油圧ホースやゴムホースなど材質が異なるものは、ウレタンケーブルと直接接触させない。
• 重量物は外側（ベアの側壁寄り）または左右対称に配置し、走行中の重心偏りを防ぐ。
• 多層配線を行う場合は、水平仕切板（シェルフ）を用いてケーブルが上下で押し潰されない構造にする。

【寿命を劇的に延ばす】フリースパン許容たるみ量と摩耗対策の最前線

ケーブルベアが支持なしで水平走行する領域を「フリースパン」と呼びます。このフリースパンには、ベアが水平を保つ「真直ぐな状態（FLG）」と、自重によりわずかにたるむ「たるみ許容状態（FLB）」が存在します。

フリースパン許容たるみ量を超過して運用すると、往復運動時に下側のベアと上側のベアが激しく打ち付け合い、騒音や急激な破損の原因となります。ストロークが長くフリースパン限界を超える場合には、ガイドチャンネルの設置や、中間サポートローラの配置が不可欠です。

近年のケーブルベヤ寿命と摩耗対策では、樹脂材料自体の進化も見逃せません。自己潤滑性を持つ低摩耗エンプラ素材の採用や、外周部に摩擦低減パッドを備えたモデルが登場しています。さらに、ケーブル外被にも耐摩耗性に優れた特殊TPEやPUR（ポリウレタン）素材を選定し、ベア内壁との摩擦抵抗を極限まで下げるアプローチが長寿命化のスタンダードとなっています。

【ケーブルベア選定】に関するよくある質問（FAQ）

Q1：ケーブルベアのサイズ選定で、内寸高さはどのように決めればよいですか？
A1：ベアに収納するケーブル・ホースの中で「最大外径」を持つものに対し、最低でも10〜20%（できれば外径＋2〜4mm以上）の余裕を持たせた内高を選定します。ホース類が含まれる場合は、加圧時の膨張を考慮して20%以上のクリアランスを確保してください。

Q2：長ストローク（10m以上）を走行させる際の注意点は何ですか？
A2：フリースパン限界を超えるため、ベアが自重でスライドしながら滑走する「滑走走行（グライディング）」仕様にする必要があります。専用のガイドチャンネルを設置し、ベア同士が擦れ合う部分に摩耗防止用グライドスキッド（滑走シュー）を装備したモデルを選定してください。

Q3：選定計算ソフトを使えば、事前の実機テストは不要になりますか？
A3：選定ソフトは極めて高精度ですが、実際の配管の硬さ、急激な加減速（ショック）、周囲温度や切削油の飛沫といった環境要因までは完全に網羅できません。過酷な条件下で使用する場合は、シミュレーション結果をベースにしつつ、実機での屈曲テストやメーカー技術者への事前相談を行うことを強く推奨します。

まとめ：長期安定稼働を実現する選定チェックリスト

ケーブルベアの選定は、単なる「配線まとめ部材」のピックアップではなく、装置全体の信頼性と稼働率を左右する高度な機構設計プロセスです。断線トラブルを防ぎ、数百万サイクルから数千万サイクルの連続稼働を実現するためには、適切な曲げ半径の確保、厳密なクリアランス計算、そして仕切板による適切な空間分離が欠かせません。

設計図面を確定させる前に、今一度「曲げ半径に無理はないか」「充填率は60%以下に収まっているか」「フリースパン限界を超えていないか」をチェックしてください。理論に裏打ちされた確実な選定こそが、保全コストを削減し、止まらない生産ラインを構築するための最短ルートです。 （出典: ケーブル ベア 選定（Yahoo!ニュース））
