軽トラ作業灯の配線図と車検基準｜リレー接続からDIY手順まで完全解説

夜間の農作業や林業、建築現場、さらにはアウトドアシーンにおいて、軽トラックの荷台を明るく照らす作業灯（LEDワークライト）は作業効率と安全性を劇的に高める必須装備です。しかし、十分な知識を持たずに配線作業を行うと、スイッチの焼き付きやバッテリー上がり、最悪の場合は車両火災や車検落ち（保安基準不適合）といった深刻なトラブルに直結します。

電装系のカスタムにおいて最も重要なのは、安全性を担保する「リレー配線」の正しい理解と、道路運送車両法に基づいた合法的な回路設計です。この記事では、ダイハツ・ハイゼットやスズキ・キャリイなどの主要車種に対応した4極リレー配線図を中心に、ヒューズ容量の正確な計算式、車内スイッチ設置の法規ルール、プロが実践するショート防止の裏ワザまで余すところなく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：作業灯の増設には「4極リレー」を用いたバッテリー直結（バッ直）回路が必須であり、スイッチへの過電流負荷と発熱火災を根本から防ぐ。
• 要点2：車検適合には「走行中に点灯できない構造」または「点灯状態が運転席で明確に視認できるインジケーター付き車内スイッチ」の設置基準をクリアする必要がある。
• 要点3：配線設計時は消費電力に応じた適正ヒューズ選定（W÷12V×1.25〜1.5倍）を行い、フレームアースの塗膜剥がしによる確実なボディアース処理がトラブル回避の鍵となる。

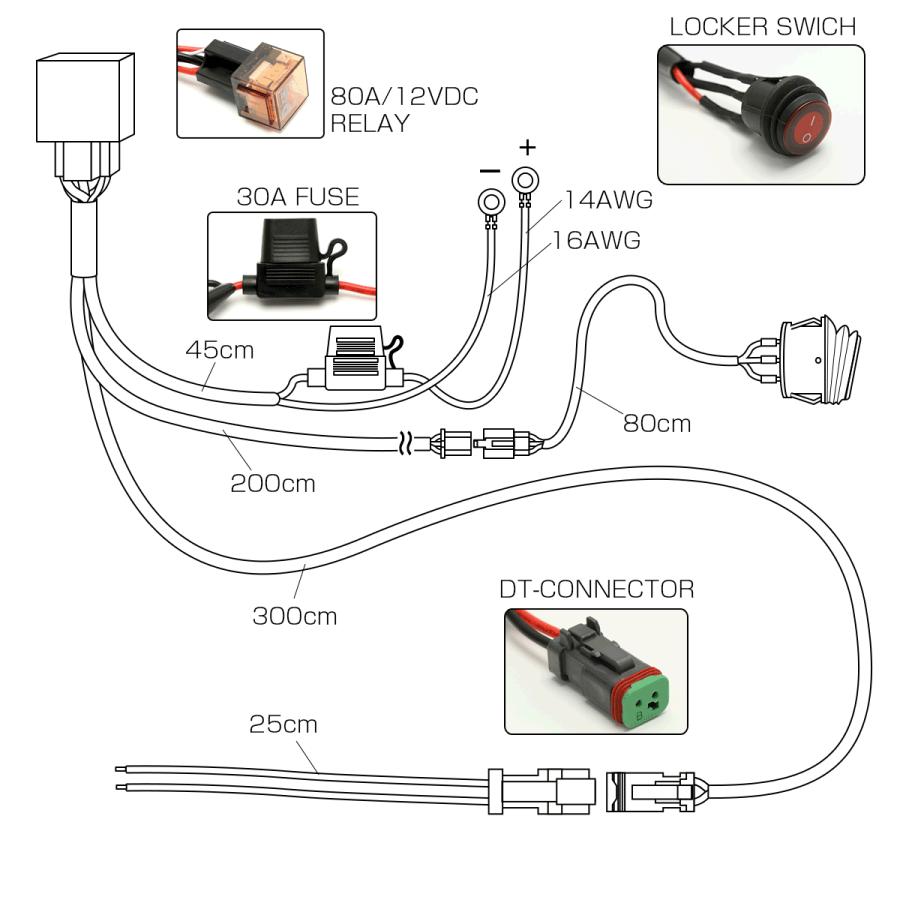

【図解解説】4極リレーを使った軽トラ作業灯の基本配線図

軽トラ荷台作業灯DIYにおいて、純正スイッチや細い配線に高出力LEDの電流を直接流す「直結配線」は厳禁です。LEDワークライトは省電力化が進んでいるものの、瞬間的な突入電流や長時間の連続通電によってスイッチ接点が溶着する危険性があります。安全な回路を構築するためには、低電流で高電流を制御する「4極リレー」を介した配線が業界標準となっています。

以下は、最も汎用性が高く安全な4極リレー回路の接続構成です。

• 端子番号30（赤線）：常時電源（バッテリー直結）
  バッテリーのプラスターミナルから直接給電します。必ずバッテリー直近（30cm以内）にヒューズホルダーを割り込ませて過電流を保護します。
• 端子番号87（黄線）：電装品出力（作業灯プラスへ）
  リレーがONになった際、LED作業灯のプラス側配線へ大電流を送り出す出力ラインです。
• 端子番号86（青線）：スイッチ動作用入力（制御電源）
  車内の作業灯点灯スイッチへ接続します。キーOFF時のバッテリー上がりを防ぐため、ACC（アクセサリー）電源またはIG（イグニッション）電源から分岐するのが定石です。
• 端子番号85（黒線）：リレー側アース（マイナス接地）
  車両の金属露出部（シャシーボルト等）に接続し、回路を成立させます。

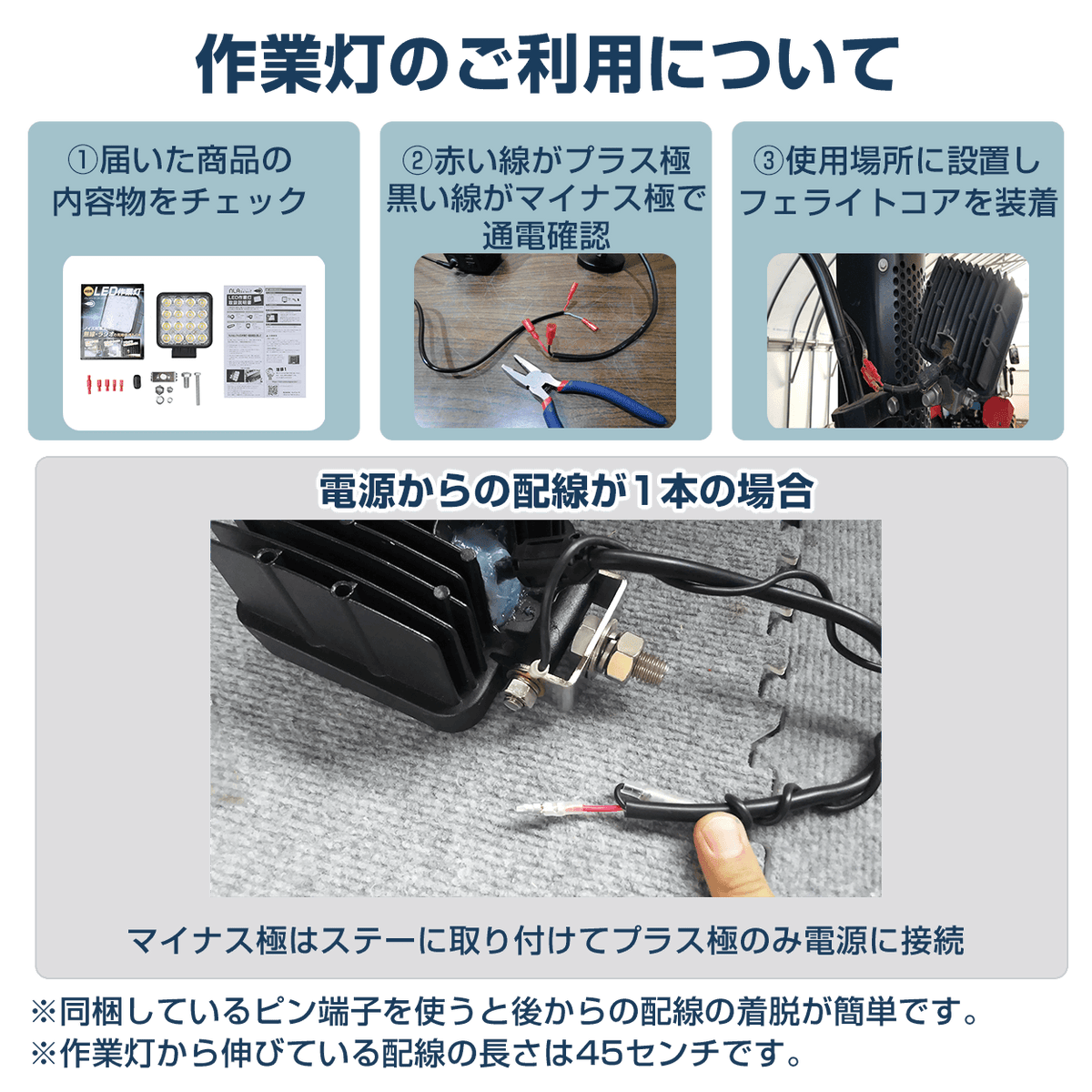

作業灯本体のマイナス配線は、車体後方の荷台フレームやキャビン背面の強固なボルトへ確実にアース接続（ボディアース）します。この4極リレー配線図の構造を遵守することで、車内スイッチへはリレーを作動させるわずか約0.1A〜0.2A程度の微弱電流しか流れず、スイッチの小型化と車内引き込み配線の安全性を両立できます。

バッ直配線手順とヒューズ容量計算｜ショートを防ぐプロの電装設計

バッテリーから直接電源を取り出すバッ直配線手順では、確実な絶縁処理と緻密なヒューズ容量設計が求められます。ヒューズの定格が小さすぎると点灯時に溶断し、逆に大きすぎると短絡（ショート）時に配線被覆が発火するまで電流が遮断されません。

適正なヒューズ容量は、以下の計算式によって導き出します。

【ヒューズ容量計算式】
消費電流（A）＝ 作業灯の合計消費電力（W） ÷ 定格電圧（12V）
適正ヒューズ容量 ＝ 消費電流（A） × 1.25 〜 1.5（安全係数）

例えば、荷台に48WのLEDワークライトを2基設置する場合、合計消費電力は96Wとなります。これを12Vで割ると通常動作電流は8.0Aです。突入電流や電圧降下を見込んだ安全係数1.25〜1.5を掛けると「10A〜12A」となるため、市販の規格からは15Aのヒューズを選択するのが最適解です。

また、使用する電線（コード）の太さ（導体公称断面積）選定も極めて重要です。許容電流が不足した細線を使用すると配線自体が発熱抵抗となり、電圧降下によるライトの光量低下や発熱事故を招きます。

• 消費電流5A未満（〜60W）：0.5sq（スケア）以上の配線を使用
• 消費電流10A未満（〜120W）：0.75sq〜1.25sqの配線を使用
• 消費電流15A未満（〜180W）：1.25sq〜2.0sqの配線を使用

バッテリーからキャビン内、そして荷台へと配線を通す際は、鉄板の貫通部に必ずゴムグロメットを装着し、エンジン熱や振動による被覆の摩擦破損を防ぐためにコルゲートチューブでフルカバーするのがプロの標準施工です。

【保安基準の壁】車検対応作業灯スイッチと点灯条件の法規ルール

軽トラック作業灯保安基準（道路運送車両の保安基準第42条「その他の灯火等の制限」）は極めて厳格に規定されています。不適切な取り付けを行った車両は、定期点検や車検（軽自動車検査協会）のラインで不合格となります。

作業灯が車検適合となるための絶対条件は以下の3点です。

1. 走行中に点灯できない構造であること（または走行中の誤点灯を防止する構造）
2. 車内にスイッチを設ける場合、作動状態を運転席から確認できるインジケーター（パイロットランプ）を備えること
3. 灯火の色が白または淡黄色であり、光軸が後方後続車の視界を幻惑しないこと

特にトラブルが多いのが「作業灯点灯スイッチ車内設置」です。運転席から手の届く位置にON/OFFスイッチを設ける場合、「灯火が点灯していることを運転者に知らせるインジケーターランプ」が内蔵された車検対応作業灯スイッチを使用しなければなりません。また、スイッチ近傍に「作業灯」または「WORK LIGHT」という日本語または英語の明確な文字表記（シール等）が必須です。

さらに確実な車検対策として、サイドブレーキが引かれている時のみ通電する「パーキングブレーキ連動リレー」を組むか、スイッチ自体を運転席から手が届かない荷台の鳥居部分・バッテリーボックス周辺など車外に設置する手法も広く採用されています。

ハイゼット・キャリイでの作業灯後付け｜車種別の配線ルートと注意点

国内の軽トラック市場を二分するダイハツ・ハイゼットトラック（S500P/S510P系）とスズキ・キャリイ（DA16T系）では、電装構造と配線引き込みルートに明確な違いが存在します。

【ハイゼット作業灯配線のポイント】
ハイゼットは助手席足元付近およびバッテリー周辺（右側フレーム下部）からのアクセスが比較的良好です。純正作業灯が装着されていないグレードでも、鳥居（ガードフレーム）付近まで純正オプション用ハーネスが引き込まれている年式があります。純正スイッチホールを利用してインジケーター付きトグルスイッチを美しくビルトインできるスペースがインパネ右下に確保されています。

【キャリイ作業灯後付けのポイント】
キャリイは左側フレーム下にバッテリーが配置されており、キャビン背面パネルのグロメットから室内へアプローチするレイアウトが基本です。キャリイの純正作業灯回路が存在する場合でも、社外大光量LEDへ変更する際は純正スイッチ配線を信号線（リレー制御用）としてのみ利用し、主電源は必ず新規にバッ直配線を敷設してください。純正回路の定格容量（ハロゲン球想定の薄型リレーやヒューズ）を超過させない配慮が不可欠です。

配線方式別のメリット・デメリット比較と適正スペック一覧

軽トラの作業灯後付けにおいて検討される主要な3つの配線アプローチについて、信頼性、車検適合性、施工難易度の観点から比較検証したデータをまとめました。

一般に知られていない盲点とネットの誤解｜バックランプ連動と安価LEDの罠

インターネット上の掲示板やSNS動画では、「バックランプ連動配線で作業灯を夜間バックライト化する」という改造例が散見されます。しかし、これは電装設計および法律上の重大な過誤を含んでいます。

保安基準上、バックランプ（後退灯）は「個数（2個以下）」「光度」「照射範囲」が厳密に定められています。大光量の作業灯をバックギヤと単純連動させた場合、後退灯の基準を超過する光量により即座に整備不良の対象となります。どうしても後退時に作業灯を補助点灯させたい場合は、「3路スイッチ（常時OFF／手動作業灯ON／リバース連動ON）」を組み、公道走行時には回路を完全に遮断できる物理スイッチ構造が不可欠です。

また、ECサイトで数千円で販売されている海外製格安LEDワークライトにも落とし穴があります。表示スペック（例：「60W高輝度」）と実際の消費電力が大きく乖離しているケースや、強烈なノイズを放出してAM/FMラジオやETC、ドライブレコーダーに障害を与える事例が多発しています。信頼性の高いノイズキャンセラー内蔵モデルを選択し、配線接続には粗悪なエレクトロタップ（割り込みコネクター）を使用せず、ギボシ端子の圧着およびスリーブによる防滴・防水処理を徹底してください。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

軽トラの電装カスタムは手軽に見えて、車両の基幹システムと隣り合わせの作業です。DIYを実施する前に、自身のスキルと工具環境を客観的に評価してください。

• 自作作業をおすすめできる人：
  • 電工ペンチ（オープンバレル対応）を所持し、確実なギボシ圧着・スリーブ絶縁ができる方
  • テスター（マルチメーター）を用いて導通・極性（プラス/マイナス）・12V電圧を測定できる方
  • 保安基準を理解し、ヒューズ設置や配線保護のひと手間を惜しまない方
• プロ（整備工場・電装店）に依頼すべき人：
  • エレクトロタップやビニールテープの巻き付けだけで配線を分岐しようと考えている方
  • ボディアースの重要性（塗装膜による接触不良リスク）を理解していない方
  • 愛車のメーカー保証を残しており、配線トラブルによる車両火災・ECU破損リスクをゼロにしたい方

【軽 トラ 作業 灯 配線 図】に関するよくある質問（FAQ）

Q1：純正の作業灯スイッチがある場合、そのまま社外LEDワークライトに交換しても大丈夫ですか？
A1：純正がハロゲン球（通常35W〜55W程度）の場合、同等以下の消費電力を持つLEDであればそのままポン付け交換が可能な場合もあります。ただし、純正リレーやスイッチの経年劣化、突入電流耐性を考慮すると、消費電力が40Wを超える社外大光量LEDへ変更する場合は、既存の配線をリレー駆動信号線として使い、主電源はバッ直で新規増設するのが最も安全です。

Q2：車内に設置したスイッチのイルミネーションが点灯しっぱなしになり、バッテリーが上がらないか心配です。
A2：スイッチの電源取り出し位置を確認してください。スイッチの入力電源を「常時電源（+B）」から取っていると、エンジン停止中もインジケーター回路が微小電流を消費し続けます。スイッチの制御電源は必ず「ACC電源（アクセサリー）」または「IGN電源（イグニッション）」から取得し、キーを抜いた状態ではスイッチのパイロットランプも完全に消灯する回路設計にしてください。

Q3：LED作業灯を取り付けたら点滅（チラつき）が発生します。原因と対策は何ですか？
A3：最大の原因は「ボディアースの接触不良（アース不良）」または「細線による電圧降下」です。軽トラックの荷台やアオリフレームは塗装が厚く、ボルトを締めただけでは十分な導通が得られないケースが多々あります。アースポイントの塗装を紙やすりで地金が出るまで削り落とし、導電グリスを塗布した上で確実にボルト締めしてください。また、配線長が3メートルを超える場合は1.25sq以上の太いコードに変更してください。

まとめ：今後の動向と失敗しないための判断基準

近年のLEDワークライトは、小型化と超高輝度化、そして広角ワイド配光や防塵防水性能（IP67/IP68）の向上が著しく、夜間作業の安全性確保において極めて強力なツールとなっています。しかし、どれほど優れた灯火類を導入しても、それを支える電気配線が杜撰であれば、重大な事故を引き起こすリスクに変わりはありません。

軽トラ作業灯の取り付けで最も重要なのは、「4極リレーを用いたバッ直回路」「正確なヒューズ容量の選定」「インジケーターを備えた車検対応スイッチの配置」という基本原則を徹底することです。適切な部材選びと丁寧な配線施工を行い、安全性と利便性を両立した理想の軽トラックワークスタイルを実現してください。 （出典: 軽 トラ 作業 灯 配線 図（Yahoo!ニュース））
