電線の抵抗値計算と電圧降下対策｜早見表と現場で役立つ実践公式

電気設備の配線設計や現場施工において、電線の抵抗値計算は電圧降下や導体の異常発熱を防ぐための極めて重要な基礎実務です。電線の太さや長さだけでなく、周囲温度の上昇や直流・交流の違いを正確に把握できていない場合、想定外の設備トラブルや機器の誤作動を引き起こすリスクが生じます。

本稿では、電気工事士や設備設計者が現場で直面する疑問を解消するため、導体抵抗の基本計算式からIV線抵抗値一覧の早見表、温度変化への対応、さらには電圧降下を防ぐための実践的な選定手順まで、専門的な知見をもとに分かりやすく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：電線抵抗は「抵抗率・長さ・断面積」で決まり、実務では標準軟銅の抵抗率（約1.72×10⁻⁸ Ω・m）を基準に算出する。
• 要点2：温度上昇に伴う抵抗増加（銅は1℃上昇で約0.393%増加）や、太物ケーブルでの交流表皮効果・リアクタンスを無視した設計は重大トラブルの元になる。
• 要点3：電線選定は「許容電流」だけでなく「許容電圧降下（内線規程の原則2%以内など）」の双方を検証し、早見表や計算ツールを適切に併用することが不可欠である。

【基本公式】導体抵抗計算式の仕組みと電線太さ・断面積（sq）の関係

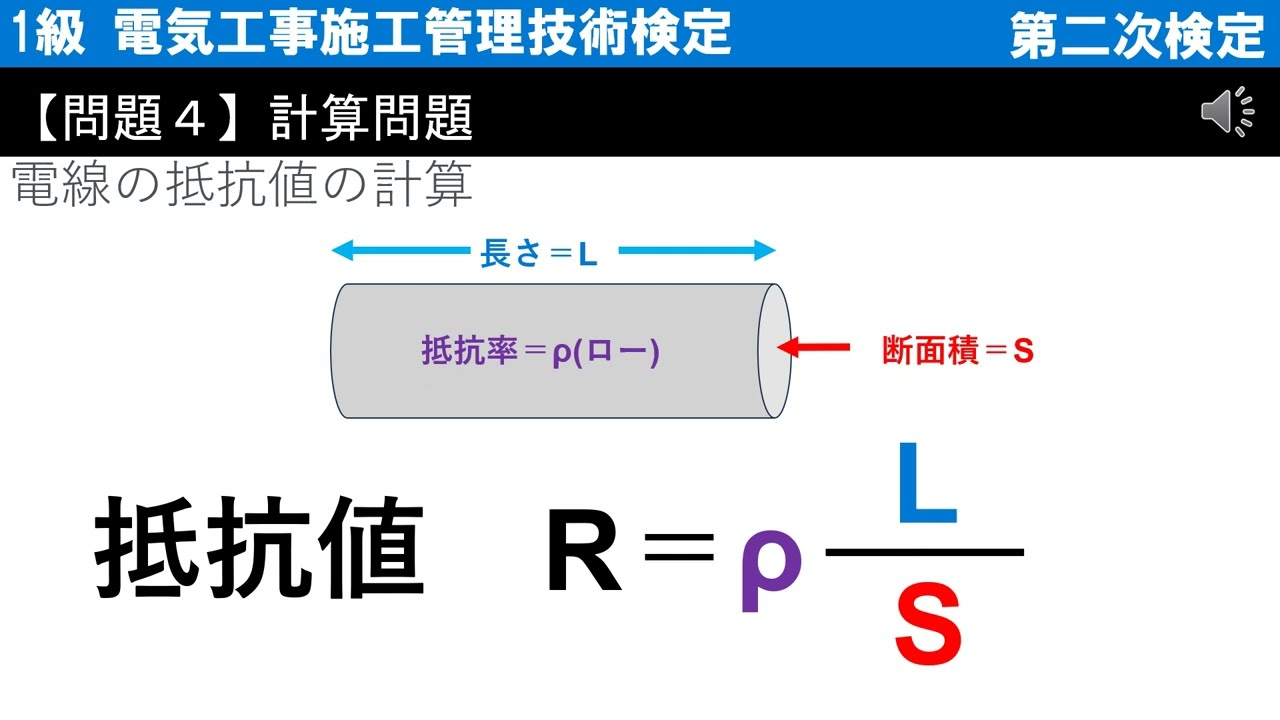

電気回路において導体が持つ電気抵抗値（$R$）は、導体の材質が持つ固有抵抗率（$\rho$）、電線の長さ（$L$）、そして導体の断面積（$A$）の3つの要素で決定されます。基礎となる導体抵抗計算式は以下の通りです。

$$R = \rho \times \frac{L}{A}$$

ここで、$R$は抵抗値（$\Omega$）、$\rho$は導体の固有抵抗率（$\Omega\cdot\text{m}$ または $\Omega\cdot\text{mm}^2/\text{m}$）、$L$は電線のこう長・長さ（$\text{m}$）、$A$は導体の断面積（$\text{mm}^2$、通称：sq＝スケア）を表します。

配線設計で多用される導体材料のケーブル固有抵抗率詳細まとめを確認すると、20℃における標準軟銅（導電率100%基準）の抵抗率は約 $1.7241 \times 10^{-2} \, \Omega\cdot\text{mm}^2/\text{m}$（$1.7241 \times 10^{-8} \, \Omega\cdot\text{m}$）です。硬銅線では約 $1.77 \times 10^{-2} \, \Omega\cdot\text{mm}^2/\text{m}$、アルミニウム線では約 $2.82 \times 10^{-2} \, \Omega\cdot\text{mm}^2/\text{m}$ となり、材質によって抵抗特性が大きく異なります。

実務で頻繁に用いられる単線（直径 $d \, \text{mm}$）とより線（公称断面積 $A \, \text{mm}^2$）の換算において、単線の断面積は $\pi \times (d/2)^2$ で求められます。例えば、直径2.0mmの単線の断面積は約3.14sqとなり、公称断面積3.5sqのより線に近い電気特性を示します。電線長さに比例して抵抗値は増大し、断面積に反比例して減少するという基本原理を押さえることが、精度の高い計算の第一歩となります。

【早見表】IV線抵抗値一覧と銅線抵抗率データ｜電線長さ抵抗値換算

実務現場で毎回公式から手計算を行うのは非効率的であり、計算ミスの温床にもなります。一般住宅から工場設備まで幅広く使用されるIV線（600Vビニル絶縁電線）をはじめとする標準的な銅導体の諸元をまとめた銅線抵抗率早見表を活用することが推奨されます。

以下のデータは、JIS C 3005およびJIS C 3307に準拠した20℃環境下における導体抵抗値と、一般的な気中暗きょ配線時の許容電流値の対比データです。

電線長さ抵抗値換算を行う際は、上記の単位距離抵抗値（$\Omega/\text{km}$）に対象の配線長（km単位）を乗算します。例えば、5.5sqのIV線を50m（0.05km）配線した場合の片道抵抗値は $3.33 \times 0.05 = 0.1665 \, \Omega$ と即座に算出できます。

温度係数による抵抗変化と直流抵抗・交流抵抗の決定的な違い

配線設計において見落とされやすいのが、運転時の温度係数抵抗変化と交流回路特有の物理現象です。金属導体は温度が上昇すると原子の熱振動が激しくなり、自由電子の移動が妨げられるため抵抗値が上昇します。

任意の温度 $T \, (^\circ\text{C})$ における銅導体の抵抗値 $R_T$ は、20℃における基準抵抗値 $R_{20}$ と温度係数 $\alpha_{20} = 0.00393 \, (/^\circ\text{C})$ を用いて次式で表されます。

$$R_T = R_{20} \left[ 1 + 0.00393 \times (T - 20) \right]$$

例えば、夏場の過酷な環境下や定格電流近傍の通電により導体温度が60℃まで上昇した場合、抵抗値は約15.7%も跳ね上がります。この抵抗増加を無視して20℃の物性値だけで計算していると、実稼働時に想定以上の電圧降下や熱損失が発生することになります。

さらに重要なのが、直流抵抗交流抵抗違いの理解です。直流電流は導体の断面全体に均一に流れますが、交流電流が流れると内部の自己誘導起電力により電流が導体表面に集中する表皮効果（スキンエフェクト）が生じます。また、複数の導体が近接している場合は近接効果により電流分布がさらに偏向します。

導体サイズが小さければ（おおむね14sq以下）直流抵抗と交流抵抗の差は無視できるレベルですが、38sqや60sqを超える大口径ケーブル、または高周波成分を含むインバータ回路では交流実効抵抗が明確に高くなります。大容量回路の設計では、直流抵抗だけでなくリアクタンス（誘導リアクタンス $X_L$）を含めたインピーダンス（$Z = \sqrt{R^2 + X^2}$）で評価しなければなりません。

現場で頻出する電圧降下計算方法と電気工事士配線設計の鉄則

電線抵抗が存在することにより、電流が流れた際に電線自体で電圧が失われる現象が「電圧降下」です。電気機器が正常に作動するためには、規定の供給電圧を維持しなければなりません。電気工事士配線設計における配線方式別の電圧降下計算方法は下式の通りです。

配線長を $L \, (\text{m})$、負荷電流を $I \, (\text{A})$、導体断面積を $A \, (\text{mm}^2)$ とした場合の簡易計算式：

• 単相2線式（または直流2線式）： $$e = \frac{35.6 \times L \times I}{1000 \times A}$$
• 単相3線式・三相4線式： $$e = \frac{17.8 \times L \times I}{1000 \times A}$$ （※中性線電流が平衡している場合の各相電圧降下）
• 三相3線式： $$e = \frac{30.8 \times L \times I}{1000 \times A}$$ （※線間電圧降下）

経済産業省の技術基準および内線規程（JEAC 8001）では、低圧配線中の電圧降下基準を以下のように定めています。

• 幹線および分岐回路の合計：原則として標準電圧の2%以下とする。
• 電気使用場所内の変圧器から供給を受ける場合：幹線のこう長が60mを超える場合など条件に応じて3%〜5%以下まで緩和可能。

単に許容電流計算基準をクリアして電線が焼損しない太さを選ぶだけでは不十分です。配線こう長が30mや50mを超える長距離配線では、許容電流に余裕があっても電圧降下が制限値を超過することが多々あります。「許容電流から決まる最小太さ」と「電圧降下制限から決まる太さ」を比較し、必ず太い方のサイズを採用することが設計の鉄則です。

【実態検証】現場技術者の生の声とトラブル事例から見る配線設計のリアル

電気設備工事の現場では、机上の計算通りにいかないアクシデントが日常的に報告されています。大手エンジニアリング企業や電気保安協会の事後検証データ、実務者のコミュニティで共有されている代表的なトラブル事例から実態を検証します。

【事例1：長距離仮設配線によるインバータ機器の停止】
建設現場やプラント定修工事において、電源盤から120m離れた位置に三相200V・15kWの水中ポンプを設置。電流値から5.5sqのキャブタイヤケーブルを選定した結果、始動時に電圧が175Vまで急落し、インバータが低電圧エラー（Under Voltage）でトリップ。ケーブルを14sqに変更して解決したという事例です。始動突入電流時の電圧降下を想定していなかった典型例です。

【事例2：金属管内多重敷設による熱蓄積と異常電圧降下】
リニューアル工事で既存の金属電線管（配管）内にIV線を許容管内占有率限界まで多数引き入れた現場。通電後の周囲温度が50℃近くまで上昇し、温度係数により電線抵抗が増加。設計段階で想定していた電圧降下を大幅に上回り、末端のLED照明器具にチラツキが発生しました。管内低減係数と温度補正の考慮不足が原因でした。

昨今ではスマートフォンで手軽に扱える電線抵抗計算ツールや各電線メーカー提供の選定アプリが普及しています。現場代理人からは「計算ツールは便利だが、周囲温度の設定や力率の初期値が実態と乖離しているケースがあるため、最終的な検算は手計算または信頼できる設計シートで行うべき」という声が多く聞かれます。

一般に知られていない盲点とネットの誤解｜太ければ良いというわけではない理由

ネット上のQ&Aサイトや掲示板では「電圧降下を防ぐなら、迷わず可能な限り太い電線を選べば安全」という短絡的なアドバイスが散見されます。しかし、現場施工と設備経済性の観点から見ると、過度なサイズアップには重大なデメリットが存在します。

第一に端末処理とブレーカー・端子台の収容限界です。標準的な20A配線用遮断器の端子は5.5sqや8sqまでの接続しか想定されていない場合が多く、無理に太いケーブルを引き込むと端子台に入らない、あるいは細線化アダプタ等の余計な部材が必要になり、接続部の接触抵抗増加という新たなリスクを生みます。

第二に配管サイズおよび施工コストの肥大化です。電線サイズを1ランク上げると、電線管の呼び径を太くする必要が生じ、重量増加に伴う吊りボルトや支持金具の増強、曲げ半径の確保など工事費が雪だるま式に増加します。さらに銅相場の高騰が続く現状において、過剰設計はコスト競争力を著しく損ないます。

【プロの結論】おすすめできる判断基準とサイズ選定のフロー

無駄なコストをかけず、かつ完全な安全性を担保するための電線サイズ決定プロセスは以下の通りです。

• ステップ1：負荷容量（kW）と力率から定格電流を算出し、敷設環境（周囲温度・束ね本数・配管占有率）に応じた低減係数を掛けて許容電流を満たす最小サイズを割り出す。
• ステップ2：片道配線こう長（m）を測定し、各配線方式の電圧降下式を用いて規定の許容降下率（原則2%以内）に収まる断面積を計算する。
• ステップ3：ステップ1と2の数値を比較し、大きい方のサイズを選択。幹線サイズが38sqを超える長距離ルートでは、太線1本よりも複数本の並列敷設（パラ接続）のほうが作業性・コスト面で優位になる場合があるため比較検討する。

【電線 抵抗 値 計算】に関するよくある質問（FAQ）

Q1：現場で瞬時に電線抵抗を概算するための暗記数字はありますか？
A1：2.0sqのより線抵抗値「約9.2 Ω/km（1mあたり約0.0092Ω）」または2.0mm単線の「約5.6 Ω/km」を基準として暗記しておくと便利です。断面積が2倍（例えば2.0sq→4.0sq相当）になれば抵抗は半分、長さが2倍になれば抵抗は2倍という比例関係を使えば、現場でも数秒でおおよその抵抗値と電圧降下を概算できます。

Q2：太陽光発電や蓄電池のDC（直流）配線計算で注意すべき点は？
A2：太陽光発電の直流側配線は低電圧・大電流になる傾向があり、交流系統以上に電圧降下の影響が発電ロスに直結します。また交流のようなリアクタンス成分は存在しないため純粋な直流導体抵抗値で計算しますが、屋外露出配管など夏場に導体温度が70℃〜80℃近くまで達することを想定した温度補正計算が必須です。

Q3：許容電流と電圧降下の計算で、どちらを優先してサイズ決定すべきですか？
A3：どちらか一方を優先するのではなく、「両方の条件を同時に満たす太い方のサイズ」を採用するのが電気設計の絶対原則です。配線長が15m未満の短距離配線では許容電流でサイズが決まりやすく、30mを超える長距離配線では電圧降下制限によってサイズアップが必要になるケースがほとんどです。

まとめ：正確な抵抗値計算がもたらす安全で高効率な電気設備設計

電線の抵抗値計算は、単なる数式の当てはめではなく、建物の安全性、省エネルギー性能、そして工事コストに直結する設計の根幹です。導体の断面積やこう長だけでなく、温度上昇に伴う抵抗変化や交流回路特有の特性を総合的に捉えることが、トラブルのない設備構築につながります。

実務においては、公称断面積ごとの抵抗値早見表を正しく活用しつつ、現場環境に応じた補正を適切に施すことが重要です。許容電流と電圧降下の双方から導き出された確固たる根拠をもとに、安全性と経済性が高次元で両立した最適な配線設計を実践してください。 （出典: 電線 抵抗 値 計算（Yahoo!ニュース））
