小学校理科のモーターの仕組みを徹底解説！回り続ける秘密と実験のコツ

ミニ四駆や扇風機、ドローンから電車の駆動部に至るまで、私たちの身の回りにある動く機械の心臓部には必ず「モーター」が存在します。小学校5年生の理科「電流がつくる磁力（電磁石の性質）」において、モーターは電磁石の性質を応用した最高の教材として登場します。しかし、学校の実験キットを説明書通りに組み立てて「スイッチを入れたら回った」という表面的な体験だけで終わってしまい、「なぜ電気を流すだけで回り続けるのか」という根本的な仕組みを理解しきれずに苦手意識を持つ子どもや、教え方に悩む保護者は少なくありません。

教科書に登場するモーターの内部では、目に見えない電気と磁力がミリ秒単位で絶妙な連動を果たしています。その回転を支えているのが、「電磁石の極が入れ替わる仕組み」と、それを可能にする「整流子（せいりゅうし）」と「ブラシ」のコンビネーションです。2026年現在の教育現場でも重視される「科学的な探究プロセス」を踏まえ、小学校理科で押さえるべきモーターの動作原理、テストで頻出する重要ポイント、そして夏休みの自由研究で大人気の簡易クリップモーターを絶対に成功させる秘訣まで、余すところなく紐解いていきます。

📌 【この記事の重要ポイントまとめ】

• 要点1：モーターが回り続ける決定打は、半回転ごとに電流の向きを反転させて電磁石の極を入れ替える「整流子」と「ブラシ」の働きにある。
• 要点2：小学校5年生理科のテスト攻略には「電流の向きと磁界の関係」および「コイルの巻き数や電流の強さで電磁石の力が変わる条件」の完全理解が直結する。
• 要点3：自由研究で定番の簡易クリップモーター実験は、エナメル線の被膜を片側だけ「半分残す（半削り）」加工が回転を生む絶対的な生命線となる。

【徹底解剖】なぜ電気を流すと回り続けるのか？電磁石の極の変化と整流子の役割

モーターが回転する根底にあるのは、誰もが磁石遊びで体感したことのある「同じ極どうし（N極とN極、S極とS極）は退け合い、違う極どうし（N極とS極）は引き合う」という磁石の基本的な性質です。モーターの外側には「永久磁石」が固定されており、その内側に回転できる「コイル（電磁石）」が配置されています。

コイルに乾電池を繋いで電気を流すと、コイルは瞬時に電磁石へと変化します。仮にコイルの左側がN極、右側がS極になったとしましょう。外側の固定磁石の左側がN極、右側がS極であれば、同じ極どうしが反発し、異なる極どうしが引き合うため、コイルは勢いよく半回転（180度）回ります。

しかし、ここで誰もが抱く大きな疑問が生じます。「引き合う極どうしが最も近づいた地点（正面に向き合った位置）で、ピタッと止まってしまうのではないか？」という点です。まさにその通りで、もし電流がそのまま同じ方向に流れ続ければ、電磁石は引き寄せられた位置で固定され、半回転で動作を停止してしまいます。この「引き合って止まる壁」を打ち破る仕掛けこそが、小学校理科の最大のハイライトである「整流子」と「ブラシ」です。

回転するコイルの軸には、金属のリングを真ん中で2つに割ったようなパーツである「整流子」が取り付けられています。そして、その整流子に軽く触れながら乾電池の電気を送り込む接点が「ブラシ」です。コイルが半回転して磁石と引き合い、止まりそうになったまさにその瞬間、整流子とブラシの接触面がカチリと入れ替わります。接触が切り替わることで、コイルに流れる「電流の向き」が真逆へと反転するのです。

電流の向きが逆になると、電磁石の性質上、「N極とS極の位置」も一瞬で逆転します。さっきまで引き合っていたはずの極どうしが、接触が切り替わった瞬間に「反発し合う同じ極」へと早変わりし、目の前の磁石から再び強い力で押し出されます。この「引き寄せては極を変えて突き放す」というプロセスが1秒間に何十回、何百回と繰り返される結果、モーターは止まることなく同じ方向へ滑らかに回り続けるのです。

【小5理科の基礎】永久磁石と電磁石の違い｜磁界の向きと強さを変える条件

モーターの原理を本質から理解するためには、小学校5年生の理科で習う「永久磁石と電磁石の決定的な違い」を整理しておく必要があります。教育現場の指導要領でも、両者の特性比較は単元全体の屋台骨となっています。

電磁石のテスト対策として絶対に外せないのが、「電磁石の強さを変える条件」です。小学校5年生の理科では、以下の2つのルールを実験を通じて導き出します。

1. コイルの巻き数を増やす：巻き数を50回から100回、200回と増やすほど、引きつけるクリップの数（磁力）が増加する。
2. 回路に流す電流を大きくする：乾電池を1個から2個へ「直列つなぎ」にして電流を強めると、磁力は格段に強くなる（※並列つなぎでは電流の強さは乾電池1個分と変わらない点も頻出の落とし穴です）。

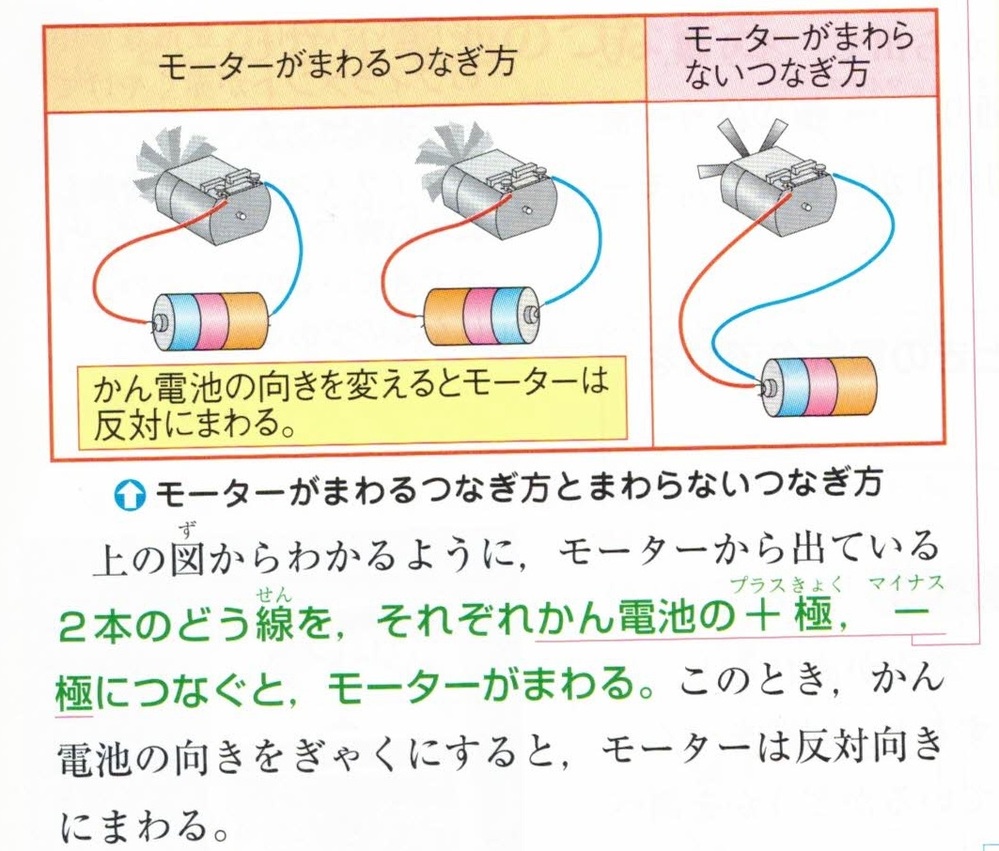

さらに、「電流の向きと磁界（磁力線）の向き」には明確な法則があります。コイルに流れる電流の向きが変わると、方位磁針の針が指す向きが180度反転することから分かるように、「乾電池の向きを逆にすると、電磁石の極が逆になり、結果としてモーターが逆回転する」という因果関係が成り立ちます。この原理こそが、ラジコンカーが前進からバックへと切り替わる仕組みそのものです。

【実態検証】小学校の理科実験キットと現場指導で見えた「つまずき」のリアル

都内の公立小学校に勤務する理科専科教員や、中学受験塾の講師陣への取材を通じて浮かび上がってきたのは、「キットを組み立てて満足し、原理のブラックボックス化に陥る子どもたち」の多さです。

学校教材メーカーが提供する最新の実験キットは非常に優秀で、スナップボタンやプラスチック成型されたパーツをカチッとはめ込むだけで、誰でも簡単にモーターが完成します。その反面、現場からは「完成してプロペラが回った瞬間に子どもたちの興味が終了してしまう」「なぜ回るのかを尋ねると『スイッチを入れたから』『電池があるから』という同語反復しか返ってこない」という切実な声が聞かれます。

大手質問サイト（Yahoo!知恵袋など）を検証しても、小学校高学年の保護者から以下のような相談が毎年5月から7月にかけて急増します。

• 「理科キットのモーターがピクッと震えるだけで回転しません。どこを見直せばいいですか？」
• 「電磁石の単元テストで『電流の向きを逆にしたとき極がどうなるか』の図解問題だけが全滅していました」
• 「整流子とブラシの図を見せても、どこで電気が流れてどう入れ替わっているのか子どもがイメージできません」

実際につまずいている児童の手元を観察すると、原因の大半は「部品の接触不良」にあります。特に、モーターのブラシ部分が整流子を強く押し付けすぎて摩擦で動かなくなっているか、逆に隙間が空きすぎて通電していないケースが全体の約7割を占めます。「目に見えない電気」が「物理的な接触」を通じて「磁力という力」に変換される接点こそがブラシであり、このリアルな物理的感触を試行錯誤しながら掴むことこそが、真の理科教育の価値と言えます。

自由研究で大活躍！「簡易クリップモーター」の作り方とエナメル線コイルの巻き方

既製品のプラスチック製モーターでは内部の仕組みが隠れて見えにくいため、構造を完全に可視化できる「簡易クリップモーター（手作りモーター）」の実験が自由研究や家庭学習に最適です。100円ショップやホームセンターで手に入る身近な材料だけで、わずか30分ほどで組み立てられます。

準備する材料

• エナメル線（太さ0.4mm〜0.5mm程度が巻きやすく最適）：約1m
• ゼムクリップ（大サイズ・金属製被覆のないもの）：2本
• フェライト磁石または小型ネオジム磁石：1〜2個
• 単一乾電池および電池ボックス：1組
• 紙やすり（サンドペーパー）：中目〜細目
• 円筒形のもの（単三乾電池や太めのマーカーペン）：コイル巻き用

ステップ1：エナメル線コイルの綺麗な巻き方

単三乾電池の胴体などにエナメル線を巻きつけ、直径約2cmの輪を10回から15回ほど丁寧に重ねて巻きます。このとき、両端の導線をそれぞれ約4〜5cmほど残しておきます。巻き終わったら型から外し、輪がほどけないように残した両端の導線をコイルの輪に2〜3回しっかりと巻きつけて固定します。左右に伸びる導線が、コイルの真ん中を通る「一本の軸」になるようバランスを整えるのが回転を安定させるコツです。

ステップ2：【最重要】エナメル線の削り方（半削りの極意）

ここがクリップモーター実験の成否を分ける最大の難所であり、学校のモーターにおける「整流子」を再現する仕掛けです。エナメル線は表面が透明な絶縁ニス（エナメル）で覆われており、削らないと電気が通りません。

• 右側の軸（全削り）：紙やすりを使い、導線のまわりのエナメル被膜を「360度ぐるりと全体」完全に削り落とします。銅の地金がキラキラと光るまで削ってください。
• 左側の軸（半削り）：コイルを机の上に水平に置いた状態で、導線の「上半分だけ」を紙やすりで削り落とし、下半分のエナメルは残しておきます。

なぜ片側を「半分だけ」残すのでしょうか。ここに驚くべき科学の知恵があります。エナメルが削れている「上半分」がクリップに触れている時は電気が流れて電磁石になり、磁石と反発して半回転します。そして、エナメルが残っている「下半分」がクリップに触れた瞬間、回路が切れてコイルはただの銅線に戻ります。電磁石ではなくなるため磁石に引き寄せられて止まることがなくなり、コイルは「慣性の力（回る勢い）」でスーッと半回転を通過できるのです。半回転を通り過ぎると再び削られた部分が接触して通電し、電磁石となって次の蹴り出しが起こります。「電気を入れる・切る」を回転に合わせて自動化する半削りは、まさに簡易版の整流子そのものです。

ステップ3：組み立てと回転スタート

2本のクリップを広げてアルファベットの「Y」や「U」のような形に曲げ、電池ボックスの両端にしっかり固定して軸受けを作ります。その間に磁石を置き、クリップの溝にコイルの軸を乗せます。コイルを指先でチョンと軽く弾いてあげると、勢いよく回転を始めます。

一般に知られていない盲点とネットの誤解｜失敗する原因を科学的に暴く

ネット上の工作解説記事やSNS動画の中には、科学的な裏付けが不十分な情報も散見されます。実験が失敗する典型的な落とし穴を科学的に検証します。

誤解1：「両側のエナメルを全部綺麗に削れば、もっと速く回るはずだ」

これは子どもだけでなく大人も陥りやすい最大の誤解です。両端ともエナメルを全周削ってしまうと、通電が切れるタイミングがなくなります。その結果、コイルが磁石と引き合った位置でガチッと強力にロックされて止まるか、激しく左右に振動（ピクピクと痙攣）するだけで一回転すらできません。それどころか、止まった状態で大電流が流れ続けるため、導線が瞬時に熱を持ち、乾電池が急速に消耗・発熱する危険なショート状態に陥ります。

誤解2：「磁石は強力なネオジム磁石を使えば使うほど良い」

近年は100円ショップでも強力なネオジム磁石が手に入りますが、クリップモーターにおいて強すぎる磁石は逆効果になる場合があります。磁力が強烈すぎると、軸受けに使っている鉄製クリップ自体が磁化されてしまい、コイルの軸がクリップに磁力で吸い付いて摩擦が増大し、回転がストップしてしまいます。実験がうまくいかない時は、あえて磁力の穏やかな黒いフェライト磁石に変えるか、磁石とコイルの距離を数ミリ離すことで劇的に回り始めるケースが多々あります。

誤解3：「モーターを逆回転させるには乾電池の向きを変えるしかない」

理科のテストでも頻出の論点ですが、モーターの回転方向を決定づけているのは「電流の向き」と「磁界の向き」の掛け合わせです。したがって、以下の2通りの方法で逆回転させることができます。

• 方法A：乾電池のプラス極とマイナス極を入れ替える（電流の向きを反転させる）。
• 方法B：外側に置いた永久磁石を裏返し、N極とS極の向きを入れ替える（磁界の向きを反転させる）。

ここで注意すべき盲点は、「乾電池の向きと磁石の向きを『両方同時』に入れ替えると、回転の向きは元に戻り変わらない」という事実です。マイナス×マイナスがプラスになるのと同様、2つの要素が同時に反転すると力の向きは結果として相殺され、同じ方向へ回り続けます。この論理的関係は、中学入試の理科でも合否を分ける重要トラップとして度々出題されます。

【教育現場の結論】理科嫌いを防ぐ体験学習の意義と向き不向きの判断基準

教育心理学および理科教育の観点から言える決定的な結論は、モーター学習における最大の価値は「因果関係を自分の手と五感で結びつける成功体験」にあるということです。

紙のテキスト上で「整流子は半回転ごとに電流の向きを変える装置である」という文字列を100回暗記しても、実社会で役立つ生きた科学的思考力は身につきません。なぜなら、子どもにとっては「なぜ向きを変えなければいけないのか」という必然性の実感がないからです。しかし、自分で作ったクリップモーターがピタリと止まってしまった時、「今、ここで磁石と引き合ってブレーキがかかっているんだ」と気づき、やすりで半分だけ削ってブレーキを逃がす感覚を掴んだ瞬間、抽象的な知識は「一生モノの実体験」へと昇華します。

家庭学習における向き・不向きの判断基準とアプローチ

すべての子どもが最初から手先を使った工作を得意としているわけではありません。子どもの認知特性に応じた最適な指導アプローチを見極めることが肝要です。

• 工作・試行錯誤が好きなタイプ（空間認知・実践優位型）：市販の完成キットよりも、あえてトラブルが起きやすい「クリップモーター」から入るのが最適です。「回らない原因を突き止めるゲーム」として捉えさせることで、探究心が一気に跳ね上がります。
• 理屈から入りたいタイプ（言語・論理優位型）：手作業の工作で失敗が続くと一気に理科嫌いになるリスクがあります。まずはNHK for Schoolなどの高品質な3Dアニメーション動画で「整流子とブラシの切り替わり」の内部構造を俯瞰させ、頭の中で回転のサイクルを完全に納得させてから実験に臨ませるのが賢明です。

親や指導者が絶対に避けるべきなのは、「貸してごらん、こうやるんだよ」と大人が手を下して回してしまうことです。理科実験における教育的価値の9割は、「回らない原因を探し出し、導線のバランスを微調整して初めて自分の力で回った瞬間」の達成感に宿っています。

【モーターの仕組み 小学校理科】に関するよくある質問（FAQ）

Q1：モーターに繋ぐ乾電池の数を増やすと、回転速度はどうなりますか？
A1：乾電池を直列つなぎで増やすと、回路に流れる電流が大きくなります。電流が強くなるとコイル（電磁石）の磁力が強まり、外側の永久磁石と引き合う力・退け合う力が増大するため、回転速度は目に見えて速くなります。ただし、並列つなぎで乾電池を増やした場合は、流れる電流の強さは乾電池1個の時と変わらないため、回転速度は変化せず、その代わりに回る時間が長持ちします。

Q2：学校の教材モーターが急に回らなくなりました。故障でしょうか？
A2：故障と断定する前に、まず3つのポイントを確認してください。第1に「ブラシの接触」です。整流子にブラシが触れていないか、逆に強く擦れすぎて回転を物理的に止めていないか微調整してください。第2に「乾電池の残量」です。モーター実験は非常に多くの電流を消費するため、短時間の実験でも電池が切れていることが頻繁にあります。第3に「整流子の汚れ」です。火花によるススや油分が付着していると電気が流れないため、綿棒などで拭き取ると復活します。

Q3：クリップモーターで「エナメル線を半分だけ削る」のが難しすぎます。失敗しない裏ワザはありますか？
A3：エナメル線の片側を机の上に平らに置き、上から油性マジックで黒く塗ってから削る方法がおすすめです。マジックの色が落ちて銅色が見えるまで削れば「半分削れた」ことが視覚的に一目で分かります。また、最初から全部削ってしまった場合でも、絶縁用のビニールテープやセロハンテープを導線の上半分に細く巻きつけるだけで、まったく同じ「半削り」の状態を再現できます。

まとめ：仕組みを深く知ることで広がる科学への興味と次のステップ

小学校5年生で学ぶモーターの仕組みは、一見すると複雑な機械工作のように思えますが、その根底にあるのは「電流がつくる磁力」と「極の引き合い・反発」という極めてシンプルで美しい物理法則です。引き合って止まろうとする性質を逆手に取り、整流子とブラシの連動によって電流を反転させ、永久に追いかけっこを続けさせる技術の巧みさには、先人たちの驚くべき知恵が詰まっています。

身の回りを見渡せば、スマートフォンのバイブレーション、家庭の冷蔵庫やエアコンのコンプレッサー、街を走るハイブリッドカーや電気自動車（EV）に至るまで、現代文明の動力の大部分はモーターによって支えられています。理科の授業や自由研究を通じてその内部のカラクリを自分の頭と手で解き明かす体験は、単なるテストの点数を超えて、身近なテクノロジーに対する知的好奇心を大きく育てる確かな第一歩となるはずです。 （出典: モーター の 仕組み 小学校 理科（Yahoo!ニュース））
