マンションや商業ビルの受水槽で突然鳴り響く満水警報や減水警報。給水設備の心臓部ともいえるFMバルブ（定水位弁）の不具合は、一歩間違えれば建物全体の断水や大量漏水事故に直結する重大インシデントです。現場の設備管理員やビルオーナーにとって、緊急時の迅速な原因究明と的確な処置は避けて通れません。

水が止まらないオーバーフローや水が出ない給水不良の大半は、ストレーナーの詰まりや弁体内部への異物混入、あるいはダイヤフラムの経年劣化が引き金となっています。本稿では、FMバルブ製作所の代表モデルである「3型」を中心に、内部構造のメカニズムから具体的な分解清掃・消耗品交換の手順、現場で陥りがちな失敗の罠までを徹底的に解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：水が止まらない主原因はパイロット流路の異物噛み込みやダイヤフラムの破損、水が出ない原因はストレーナー目詰まりに集中。
• 要点2：分解清掃時は元弁の完全閉止と内部圧力開放を徹底し、ダイヤフラムの上下方向や小穴（オリフィス）の向きを厳格に管理する。
• 要点3：設置後5年を超えたバルブは清掃だけでなく消耗パッキン類の同時交換が鉄則であり、10年超はアッセンブリ交換を推奨。

【トラブルの元凶】FMバルブで水が止まらない・出ない真の原因

受水槽のトラブルで最も現場を混乱させるのが「水が止まらない（オーバーフロー）」と「水槽に水が溜まらない（減水・給水不良）」の2大現象です。これらの原因を探るには、まずFMバルブ 定水位弁が微小な水圧バランスで作動している精密機械であることを理解する必要があります。

現場取材と設備改修データによると、受水槽 定水位弁 故障の発生要因は主に以下の4パターンに集約されます。

• 小穴（オリフィス）やパイロット管の異物閉塞：配管内の錆や砂利、シールテープ片が入り込み、弁を閉じるための背圧室に水が送られず、バルブが全開のまま固着する。
• ダイヤフラム（ゴム膜）の亀裂・硬化：塩素や経年劣化によってゴムが裂けると、背圧室の圧力が抜け落ち、FMバルブ 水が止まらない 原因の代表格となる。
• ニードル弁・ストレーナーの目詰まり：給水側のストレーナーにゴミが堆積すると、FMバルブ 給水不良 異物混入が発生し、水槽水位が低下しても主弁が開かなくなる。

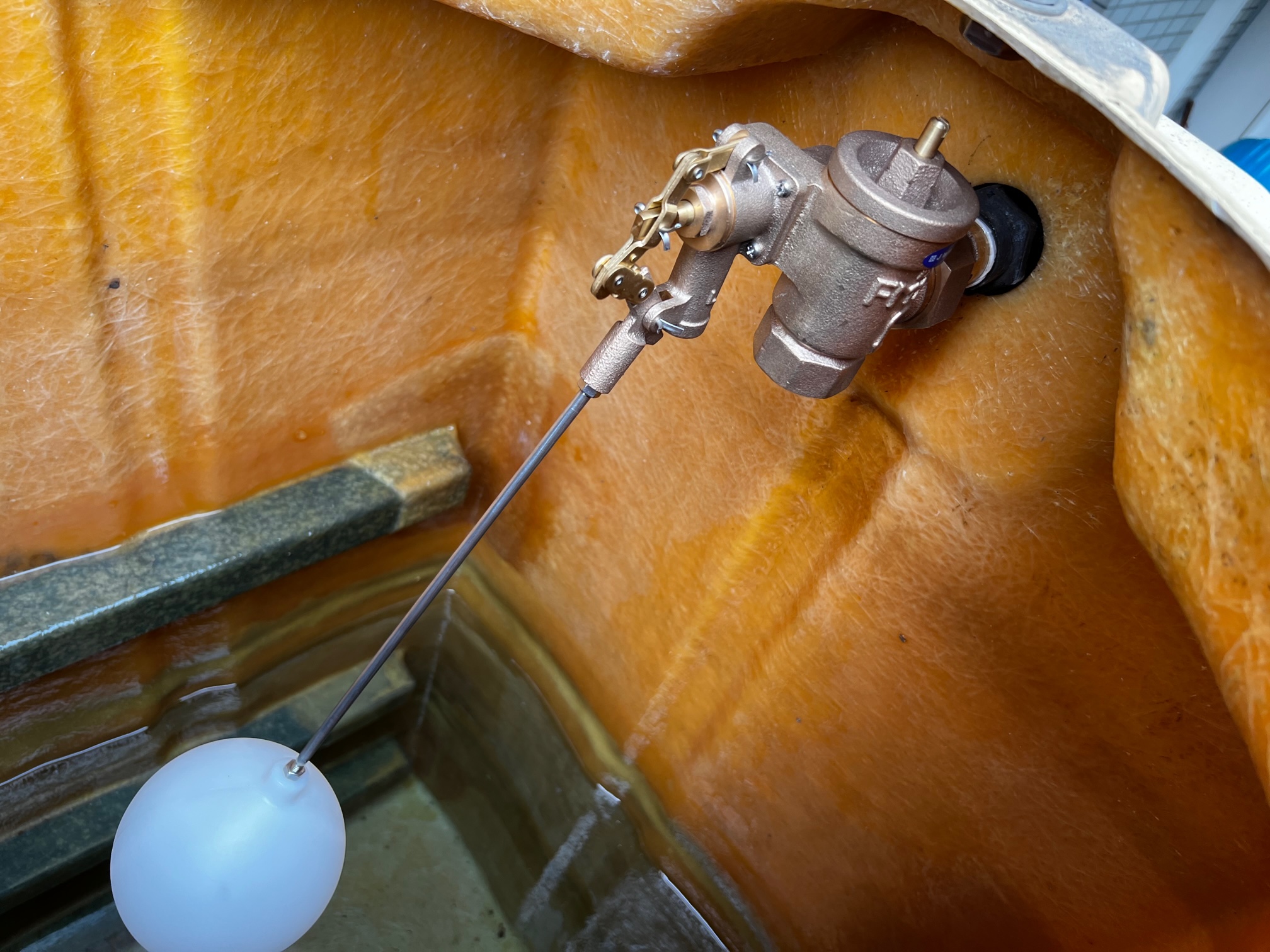

• 外部副弁（ボールタップ）の作動不良：ボールタップの浮玉ロッドの変形やシートパッキンの摩耗により、パイロット弁が確実に開閉しない。

特に受水槽清掃の直後や、近隣の本管工事に伴う赤水発生後は、急激な異物流入によってトラブルが多発する傾向があります。

【完全図解解説】FMバルブの構造図と作動メカニズムの基本

FMバルブのメンテナンスを安全かつ確実に行うには、内部流路と圧力制御の連動性を頭に叩き込んでおく必要があります。FMバルブ 構造図を俯瞰すると、大きく「主弁（本体部）」と「副弁（ボールタップ部）」の2つのユニットで構成されています。

主弁の内部には、給水圧力を受ける弁座と、それに対向するダイヤフラム（主弁体）、そしてダイヤフラム背面に位置する「背圧室（圧力制御室）」が存在します。これらを結ぶ微小なバイパス流路が、開閉のスイッチとしての役割を果たします。

受水槽の水位が下がると、副弁のFMバルブ ボールタップ 調整弁が開き、背圧室の水がパイロット管を通って受水槽内へ逃げます。これにより背圧室の圧力が低下し、一次側（給水側）の水圧がダイヤフラムを押し上げて主弁が「全開」となります。逆に水位が上がってボールタップが閉じると、背圧室に一次側の水圧が充満し、面積差の原理によってダイヤフラムが弁座に押し付けられ、給水が「完全停止」する仕組みです。

主力として普及しているFMバルブ 3型 メンテナンスにおいては、この背圧室とパイロット流路の気密・通水状態をいかに適正に保つかが作業の成否を分けます。

【現場直伝】FMバルブ分解清掃と定水位弁の分解手順ステップ

実際の設備現場で行われる定水位弁 分解手順を、安全管理の観点を交えて解説します。作業前には必ず関係各所への断水周知と、バイパス弁による給水確保（または受水槽残水量の確認）を完了させておく必要があります。

以下のステップに沿って、慎重に作業を進めてください。

1. 一次側元弁・二次側仕切弁の閉止と残圧開放：一次側の仕切弁を完全に閉め、パイロット配管のドレンプラグまたはボールタップの手動レバーを操作して、主弁内部の残圧を完全に抜きます。圧力が残った状態でボルトを緩めると、高圧水が噴射して大事故につながります。
2. FMバルブ ストレーナー清掃：主弁の一次側側面、またはパイロット導入部に内蔵されているストレーナーキャップをレンチで外します。内部のステンレス製スクリーン（メッシュ）を取り出し、真鍮ブラシや歯ブラシを用いて付着した錆・スケールを徹底的に水洗い除去します。
3. 上部カバー（ボンネット）のボルト取り外し：主弁カバーを固定している六角ボルトを、対角線上の順番で均等に少しずつ緩めて外します。内部のスプリングが反発するため、カバーを手でしっかり押さえながら最後のボルトを抜くのがコツです。
4. スプリングおよび弁体Assyの引き抜き：カバーを垂直に持ち上げ、リターンスプリングを取り出します。その後、ダイヤフラムディスクAssyをまっすぐ上に引き抜きます。この際、シリンダー内壁や弁座に傷をつけないよう注意してください。
5. FMバルブ パッキン交換および内部洗浄：主弁内部のオリフィス穴（細孔）に通線用ワイヤーや細いクリップを通して貫通を確認します。劣化したパッキンを取り外し、新しいFMバルブ パッキン交換部品を組み付けます。
6. FMバルブ ダイヤフラム 交換と再組立て：ゴム膜の柔軟性が失われている場合や亀裂がある場合は、新品のダイヤフラムへ交換します。組付け時はボルトを対角線上に規定トルクで均等締めし、締め込みの偏りによる水漏れを防止します。

【データ比較】DIY清掃・パッキン交換 vs 専門業者オーバーホールの実態

FMバルブの不具合に直面した際、自社スタッフによる簡易清掃で済ませるか、専門業者にFMバルブ製作所 オーバーホールや本体更新を依頼するかの判断はコストと安全性の両面で極めて重要です。以下の比較表を判断指標として活用してください。

【実態検証】設備管理の現場で多発する失敗事例と知られざる盲点

ネット上のマニュアルや簡易解説動画を見様見真似で作業した結果、事態をさらに悪化させてしまうトラブルが後を絶ちません。ビルメンテナンス現場の実態調査で見えてきた「典型的な失敗パターン」を検証します。

第一に挙げられるのが、「ボルトの偏締めによるボディ変形と漏水」です。上部カバーを締める際、1箇所ずつ完全に締め込んでいくと、ダイヤフラムの端が噛み込んで破断したり、カバーと本体の隙間から高圧水が漏れ出します。必ず対角線上に少しずつトルクを掛けていく「均等締め」が鉄則です。

第二の盲点が、「パイロット銅管内部のエア噛み・微小ゴミ」です。主弁をいくら綺麗に清掃・パッキン交換しても、副弁へ繋がる細い銅管内に赤錆の塊が残っていると、通水再開の瞬間に再びオリフィスが閉塞します。主弁を分解した際は、必ずパイロット配管を取り外して内部を通水フラッシング（共洗い）しなければなりません。

さらに、ボールタップ側の支持ステーの変形も見逃されがちです。満水停止位置を調整しようとして無理にアームを曲げると、弁棒に偏荷重がかかり、シートパッキンが片減りして微小漏水が止まらなくなります。

一般に知られていない盲点とネットの誤解｜「清掃だけで直る」の嘘

検索エンジンやSNSのQ&Aコミュニティでは「FMバルブの不具合はゴミ詰まりが原因だから清掃すれば直る」という言説が散見されますが、これは現場を知らない危険な誤認です。

確かに一時的な異物噛み込みであれば清掃で復旧しますが、通水開始から3年以上経過しているバルブの場合、「ダイヤフラムゴムの塑性変形（へたり）」や「弁座（シート面）のエロージョン・キャビテーション摩耗」が同時に進行しています。摩耗した金属弁座に新品のゴムを当てても、ミクロ単位の隙間から水が漏れ続け、最終的にウォーターハンマーを引き起こす原因になります。

【プロの結論】自分で対応すべき現場と専門業者に委託すべき境界線

重大な漏水事故を防ぎ、ビルの資産価値を維持するための明確な判断基準を提示します。

【自営・簡易清掃で対応可能なケース】

• 設置から3年未満であり、受水槽清掃や断水工事の直後に急激な給水不良が発生した場合
• 外部ストレーナーのメッシュに目に見える錆やゴミが付着しており、主弁の開閉動作自体はスムーズな場合
• 予備の純正パッキンキットを常備しており、管理技術者が配管のトルク管理を熟知している場合

【直ちに専門業者へオーバーホール・更新を委託すべきケース】

• 設置後7年以上が経過しており、過去に一度も消耗部品の交換履歴がない場合
• 主弁の分解時に、弁座の金属面に筋状の溝や変色、緑青（ろくしょう）の著しい堆積が確認された場合
• FMバルブの作動時に「ガガガッ」という激しいチャタリング音や配管の激しい振動（ウォーターハンマー）が発生している場合
• 受水槽上部に足場がなく、高所作業や狭小空間での安全確保が単独で困難な現場

【FMバルブ 分解清掃】に関するよくある質問（FAQ）

Q1：FMバルブのストレーナー清掃はどれくらいの頻度で行うべきですか？
A1：年に1回の受水槽定期点検・清掃時に合わせてストレーナーを分解清掃するのが標準的な推奨サイクルです。ただし、給水管が古い鋼管の建物や、周辺で道路の水道本管工事があった直後は、網目に錆が詰まりやすいため半年に1回の点検が望まれます。

Q2：主弁を分解せずに水が止まらない症状を一時的に止める応急処置はありますか？
A2：副弁（ボールタップ）の手動操作レバーを数回上下に動かすことで、パイロット流路内の微細な異物が水流で押し流され、一時的に止水することがあります。ただし、これはあくまで一時しのぎに過ぎないため、速やかに元弁を絞って水位を監視しつつ、本格的な分解点検を行ってください。

Q3：ダイヤフラムを交換する際、裏表の向きはありますか？
A3：明確に向きが存在します。中央部に金具や受座プレートがある側、またはオリフィス孔の位置関係など、メーカーの型番ごとに指定された表裏・回転位置があります。逆向きに装着すると主弁が一切開かなくなるか、閉止不能になります。取り外す前の状態をスマートフォンで写真撮影しておくことを強く推奨します。

Q4：FMバルブが閉まる直前に配管から大きな異音が響く原因は何ですか？
A4：チャタリング現象またはウォーターハンマーと呼ばれ、パイロット回路内のエア混入、ニードル弁の開度狂い、あるいはダイヤフラムのゴム劣化による追従遅れが主な原因です。放置すると配管の継手破断や受水槽壁面のクラックを引き起こすため、速やかな内部オーバーホールが必要です。

まとめ：確実なメンテナンスで受水槽トラブルを未然に防ぐ

FMバルブは、外部電源を使わずに水圧エネルギーのみで受水槽の適正水位をミリ単位で維持する極めて優秀な制御弁です。しかしその繊細さゆえに、わずかな錆片の混入やゴムパッキンの劣化が重大な給水事故の引き金となります。

不具合の兆候を感じたら、闇雲に分解するのではなく、ストレーナーの確認、パイロット管の疎通、ダイヤフラムの摩耗チェックという論理的な順序でトラブルシューティングを行ってください。設置年数が長期に及ぶ場合は無理な自営修理にこだわらず、専門業者による確実なオーバーホールや本体更新を選択することが、結果として建物のライフサイクルコストを抑える最善の防衛策となります。 （出典: fm バルブ 分解 清掃（Yahoo!ニュース））
