多孔質フィルムの全貌｜仕組みと用途から見る2026年最新技術

水滴を完全に遮断しながら、気体や水蒸気だけを自在に通過させる——。この一見矛盾する物理現象をナノからマイクロレベルの微細構造で実現するのが「多孔質フィルム」です。スマートフォンや電気自動車（EV）に不可欠なリチウムイオン電池のセパレータから、高度医療を支える創傷被覆材、過酷な環境に耐える電子機器の通気防水ベントフィルターに至るまで、多孔質フィルムは現代の先端産業を支える基幹マテリアルとして進化を続けています。

2026年現在、次世代モビリティの急速な普及や環境規制（PFAS規制対応など）の強化、さらには通信・半導体分野の高集積化を背景に、微多孔膜の製造技術と材料設計は歴史的な転換期を迎えています。本稿では、多孔質フィルムの基本原理から製造プロセスの違い、主要素材の特性比較、そして現場の技術者が直面する選定のポイントまでを詳細に解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：多孔質フィルムは、水滴より小さく水蒸気分子より大きいナノ〜マイクロ単位の微細孔（ポア）により、高度な「透湿防水性」や「イオン透過性」を発揮する。
• 要点2：製造手法は「延伸開孔法（乾式）」と「相分離法（湿式）」に大別され、ポリエチレン（PE）、ポリプロピレン（PP）、PTFE（フッ素樹脂）、ポリイミド（PI）など素材ごとに最適なプロセスが存在する。
• 要点3：車載電池セパレータの安全要求向上や医療・バイオ用途の拡大により、世界市場は2026年時点で高付加価値領域を中心に年平均成長率（CAGR）7%超の拡大基調を維持している。

【仕組みと原理】なぜ水を通さず空気を通すのか？通気性フィルムのメカニズム

多孔質フィルムの核心的な機能である「透湿防水性」や「通気性」は、孔（ポア）の幾何学的寸法と流体の分子サイズのギャップ、そして樹脂表面の界面エネルギー（表面張力）の組み合わせによって成立しています。

物理的なスケールを比較すると、そのメカニズムは明快です。一般的な雨滴のサイズが約100〜3000マイクロメートル（μm）、霧の粒子が約10〜50μmであるのに対し、気体状態にある水蒸気分子の直径は約0.0004μm（0.4ナノメートル）に過ぎません。多孔質フィルムに形成される細孔径は、一般的に0.01〜10μmの範囲に精密制御されています。

つまり、微細孔は水滴に対しては物理的な障壁として機能し、水蒸気分子に対しては十分な通行スペースを提供します。さらに、ポリオレフィンやフッ素樹脂が持つ本質的な「疎水性（水をはじく性質）」が加わることで、液体の水が毛細管現象で孔内部へ浸入するのを強力にブロックします。この表面張力差による液体拒絶とガス透過の共存こそが、通気性フィルムの基盤技術です。

【主要用途の最前線】EV用リチウムイオン電池セパレータから医療・産業分野まで

多孔質フィルムは、目に見えない部材として極めて多岐にわたる産業製品のコア機能を担っています。代表的な活用領域を見ていきます。

1. 車載・民生用リチウムイオン電池セパレータ

エネルギー密度向上と安全性の両立が極限まで求められるリチウムイオン二次電池において、正極と負極を隔離しつつリチウムイオンのみをスムーズに通過させるセパレータとして、ポリエチレン微多孔フィルムやポリプロピレン多孔質フィルムが採用されています。異常発熱時に孔が熱溶融して閉塞し、電流を遮断する「シャットダウン機能」（通常130〜160℃付近で作動）は、電池の発火事故を防ぐ決定的な安全装置です。

2. 医療・衛生・バイオマテリアル

医療現場では、血液や体液の漏出を防ぎながら皮膚の呼吸を妨げないカテーテル固定テープや創傷被覆材、人工透析用の分離膜、さらにはバイオセンサーの支持体として高機能膜が活躍しています。日東電工が手掛ける超高分子量ポリエチレン多孔質シート「SUNMAP™」のように、生体適合性や耐薬品性、耐摩耗性を備えた特殊多孔質シートは、過酷な医療・製造環境での搬送やろ過フィルター用途にも重用されています。

3. 電子機器用ベントフィルター・透湿防水ウェア

スマートフォンや車載ミリ波レーダー、屋外通信基地局の密閉ハウジング内では、内部温度変化に伴う圧力変動を逃がしつつ、外部からの水・粉塵の侵入を防ぐ「内圧調整ベント」が必要です。ここには中興化成工業の「C-Porous™（シポラス）」や「SEFシリーズ」に代表されるePTFE（延伸ポリテトラフルオロエチレン）多孔質フィルムが幅広く組み込まれています。

【製造プロセスの深層】微多孔膜はどう作られるのか？延伸開孔法と相分離法

均一かつ連続したナノ・マイクロ孔をプラスチックフィルム内部に生み出すため、化学メーカー各社は高度なポリマープロセッシング技術を確立しています。主流となるのは「延伸開孔法（乾式）」と「相分離法（湿式）」の2大プロセスです。

延伸開孔法（乾式法）のメカニズム

樹脂本来の結晶構造を利用した製造法です。ポリプロピレン（PP）や高密度ポリエチレン（HDPE）を精密な温度制御下で溶融押し出しし、規則正しいラメラ結晶を形成させます。その後、低温および高温下でフィルムを機械的に延伸（一軸または二軸）することで、結晶間に引張応力を集中させ、物理的に引き裂いてスリット状の微細孔（フィブリル構造）を生成します。残留溶剤のリスクがなく、高強度で耐熱性に優れる点が特徴です。

相分離法（湿式法）のメカニズム

ポリマーと低分子の可塑剤（流動パラフィン等）を高温下で均一に溶融混練し、冷却する過程で「ポリマーリッチ相」と「溶媒リッチ相」へ熱誘起相分離（TIPS）させます。シート状に成形後、有機溶剤で可塑剤成分のみを抽出・除去することで、網目状（スポンジ状）の連通孔を形成します。孔径の均一性と高空孔率を達成しやすく、薄膜化に適しています。

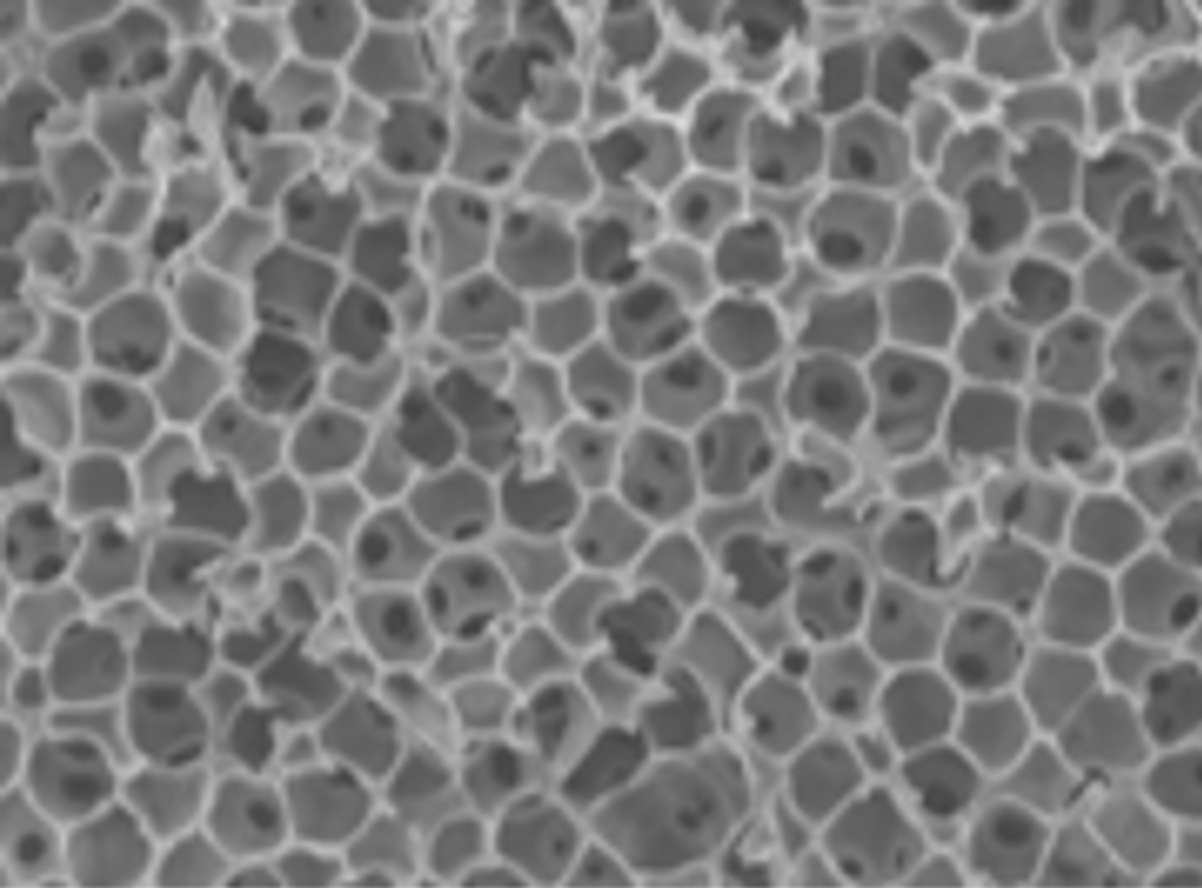

さらに近年では、東京応化工業が開発を進める多孔質ポリイミドフィルムのように、500℃に迫る超耐熱性と三次元ナノネットワーク構造を両立させた次世代スーパーエンジニアリングプラスチックの多孔化技術も登場し、航空宇宙や次世代半導体実装などの極限環境用途を切り拓いています。

【2026年最新データ比較】主要素材別の特性と市場ポジショニング

多孔質フィルムの物性は、基材となるポリマーと製造方法の組み合わせによって劇的に変化します。以下の比較表は、主要な微多孔膜の技術的パラメータと産業上のポジショニングをまとめたものです。

【実態検証】製造現場とユーザーが直面する課題とリアルの声

理論上の物性が優れていても、実際の量産ラインや製品組み込み現場では幾多の技術的ハードルが存在します。自動車用電池パックの開発現場や電子機器の設計エンジニアへのヒアリングから、リアルな課題が浮かび上がっています。

「セパレータの厚みを数マイクロメートル薄くするだけで、バッテリーセルの体積エネルギー密度は劇的に向上します。しかし、薄膜化を追求するあまりピンホール欠陥が1箇所でも生じれば、電極間の微小ショートによる熱暴走事故に直結する。現場では『極限の薄さ』と『突刺強度（ピン刺し強度）』のトレードオフとの格闘が続いています」（大手車載バッテリーメーカーのプロセスエンジニア）

また、透湿防水ベントを組み込む車載電装品の現場からは、以下のような声も聞かれます。

「高圧洗車機による水圧噴射やエンジンルーム内のオイルミスト付着に対して、単純な多孔質フィルム単体では耐えきれません。そのため、表面への撥油処理コーティングや不織布・メッシュ材との多層ラミネート加工が必須となります。フィルム単体の性能だけでなく、複合基材化技術や超音波溶着時の熱耐久性が製品寿命を決定づけています」

一般に知られていない盲点とネットの誤解

多孔質フィルムの選定や理解において、スペック表の数値だけを盲信すると重大な設計ミスにつながるケースがあります。代表的な3つの誤解を是正します。

誤解1：「空孔率が高く、孔径が小さいほど万能」という罠

空孔率を高めれば通気度（ガーレ値）は向上しますが、フィルムの機械的引張強度や耐電圧特性は急激に低下します。特に高圧ろ過や積層プレス工程を伴う用途では、孔が物理的圧力で押し潰されて連通性を失う「圧密現象」が発生し、結果的に期待した通気・透過性能が得られなくなるトラブルが頻発します。

誤解2：「PTFEフィルムならすべての薬品に耐えられる」という過信

PTFEは極めて高い耐薬品性を誇るものの、溶融アルカリ金属や高温・高圧下のフッ素ガスには侵食されます。また、接着剤との相性が極端に悪いため、他部材との接合には特殊な表面処理（コロナ放電やナトリウム処理）や熱溶着設計が不可欠であり、アセンブリコストの増大を見落としがちです。

誤解3：「単層フィルムだけで完結する」という思い込み

現代の高性能多孔質フィルムの多くは、単一素材の単層では使われません。例えばEV用セパレータでは、PE基材の表面に数マイクロメートルの酸化アルミニウム（アルミナ）やベーマイトなどのセラミック微粒子層をコーティングした「有機・無機ハイブリッド多孔膜」が主流です。これにより、200℃以上の高温下でもフィルムの熱収縮を防ぎ、安全性を劇的に底上げしています。

【プロの結論】素材選定で失敗しないための判断基準

自社製品や研究開発において多孔質フィルムを導入する際は、以下のチェックリストに基づいて素材を選定することが鉄則です。

• コスト重視・大量生産の汎用用途：ポリエチレン（PE）またはポリプロピレン（PP）の乾式延伸フィルム（包装材、簡易衛生材）。
• 高均一性・薄膜ハイエンド電池用途：湿式相分離法によるPE微多孔膜＋セラミックコーティング（EV・ドローン・高出力蓄電池）。
• 耐熱・耐候・極限の撥水通気用途：延伸PTFE（ePTFE）フィルムまたは多孔質ポリイミド（車載ECU、基地局、次世代半導体基板）。
• 高摩耗環境・非吸着搬送用途：超高分子量ポリエチレン（UHMW-PE）多孔質シート（半導体ウエハハンドリング、精密工業部品）。

【多孔質フィルム】に関するよくある質問（FAQ）

Q1：多孔質フィルムと一般的な不織布（メルトブローン等）の違いは何ですか？
A1：不織布は繊維をランダムに絡み合わせて隙間を作った構造であるのに対し、多孔質フィルムは連続したポリマー膜内部に均一な細孔を直接形成させたシートです。多孔質フィルムの方が孔径が遥かに小さく（ナノ〜サブミクロン）、孔径分布がシャープで厚みも薄いため、高い耐水圧と精密ろ過性能を両立できます。

Q2：リチウムイオン電池のセパレータにおける「ガーレ値」とは何を表す数値ですか？
A2：ガーレ値（透気度）とは、一定容積（通常100ml）の空気が一定圧力下でフィルムの単位面積を通過するのに要する時間（秒）を表す指標です。値が小さいほど空気が速く通り、イオン伝導性が高い（内部抵抗が低い）ことを示しますが、小さすぎると微小ショートのリスクが高まるため、適切なバランスが求められます。

Q3：PFAS規制の強化に伴い、フッ素系多孔質フィルム（PTFE）の代替は進んでいますか？
A3：欧米を中心とするPFAS（有機フッ素化合物）規制の議論を受け、非フッ素系ポリマー（超高分子量ポリエチレン、ポリイミド、変性ポリエステル等）を用いた微多孔膜の開発が急速に進展しています。ただし、200℃を超える極限耐熱性や特異な撥液性においては依然としてPTFEに優位性があるため、用途に応じた適材適所の置き換えが検討されています。

まとめ：素材革新が切り拓く2026年以降の産業フロンティア

目に見えないナノスケールの孔で物質の往来を精密に仕分ける多孔質フィルム。その進化は、単なるプラスチックシートの枠を超え、モビリティの電動化、次世代通信の低伝送損失化、そして医療の高度化を根底から支えるインフラ技術となっています。

2026年以降は、全固体電池の実用化に向けた固体電解質支持膜の開発や、バイオマス樹脂・生分解性プラスチックの多孔化による環境負荷低減など、素材工学の枠組みを刷新する新たな挑戦が加速します。各素材の物理特性とプロセスの本質を正確に見極めることが、次世代の製品開発において揺るぎない競争力を生み出す鍵となります。 （出典: 多孔 質 フィルム（Yahoo!ニュース））
