なぜ一定速度で回り続けるのか？三相同期電動機の仕組みと誘導機との違いを徹底解剖

工場の大型送風機や圧縮機、発電プラントの補機など、大容量かつ連続運転が求められる現場の屋台骨を支え続けているのが「三相同期電動機」です。産業用モータの主流である誘導電動機が負荷の増大とともに回転速度を落とす（すべりが生じる）のに対し、三相同期電動機は定格負荷の範囲内であれば電源周波数と完全に同期した一定速度をミリ秒単位の狂いもなく維持し続けます。

なぜ同期電動機は負荷が変動しても速度が変化しないのか、そしてなぜ現場の電気技術者は設備全体の電気料金を削減するためにこのモータを「力率改善装置」として重宝するのか。本稿では、電験三種（電気主任技術者試験）の機械科目における重要頻出分野としての理論的エッセンスを凝縮しつつ、産業プラントの最前線で培われた実務ノウハウと最新の技術動向を交えて論理的に解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：固定子の回転磁界と回転子の磁界が「磁気的な引き合い」で完全に結合するため、負荷トルクがかかっても同期速度を狂いなく維持できる。
• 要点2：誘導電動機と異なり励磁電流（界磁巻線電流）を自在に調整可能であり、進相運転による受電設備の力率改善（調相機機能）を担える。
• 要点3：自力で回転を始める自己始動トルクを持たないため、制動巻線を用いた自己始動法や可変周波数電源（インバータ）による高度な制御が不可欠となる。

【回転磁界の仕組み】なぜ三相同期電動機は「負荷が増えても一定速度」で回るのか？

三相同期電動機の動作を理解する根幹は、固定子に三相交流を流した瞬間に生じる回転磁界の仕組みと、回転子（界磁）が織りなす「磁気的な噛み合い」にあります。120度ずつ位相がずれた三相交流電流が巻線を通ることで、固定子の内側には空間的に回転する磁界が発生します。この回転磁界が空間を周回する速さこそが「同期速度」です。

同期速度（$N_s$ [$\min^{-1}$]）は、電源周波数を $f$ [$\text{Hz}$]、固定子の極数を $P$ としたとき、以下の数式によって厳密に決定されます。

$N_s = \frac{120f}{P}$

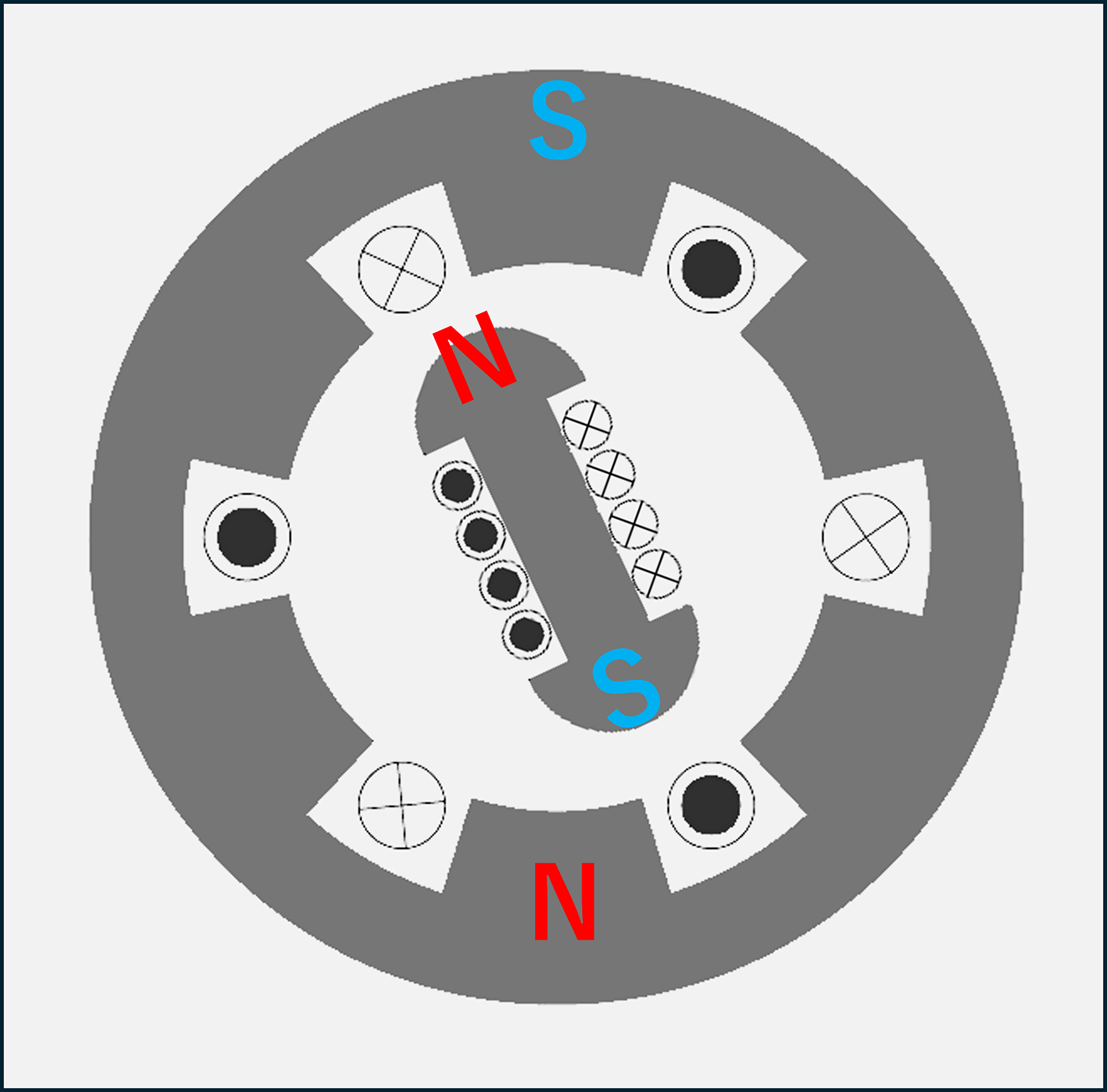

たとえば東日本エリアの50Hz環境下で4極の同期機を運転する場合、同期速度は1,500$\min^{-1}$、西日本の60Hz環境下であれば1,800$\min^{-1}$となり、この理論値から1回転たりとも外れることはありません。三相同期電動機の原理の真髄は、回転子に直流電流を流して強力な電磁石を作り出し、固定子の回転磁界が作るN極・S極と、回転子のS極・N極とを強力な磁力線で「目に見えないギア」のように強固にロックさせる点にあります。

軸に負荷が加わると、回転磁界の軸と回転子磁極の軸との間に「負荷角（トルク角）$\delta$」と呼ばれる空間的な遅れ角が生じます。負荷が重くなるほどこの遅れ角は広がりますが、磁石同士の引き合う力（同期化力）が対抗トルクを瞬時に生み出すため、定格の制限限界（脱調点）を超えない限り、回転速度そのものは同期速度のまま一切変化しません。この絶対的な定速度特性こそが、大型ミルや精密な定速搬送ラインで同期機が不可欠とされる理由です。

【徹底比較】三相同期電動機と誘導電動機の決定的な違い

現場導入や設備設計の段階で必ず比較対象となるのが、産業界のワークホースである「三相かご形誘導電動機」です。両者の最も決定的な違いは、「すべり（Slip）」の存在有無と、電源供給の形態に集約されます。電験三種の機械科目でも頻出となる主要スペックの対比を、以下の比較表に整理しました。

誘導電動機は、回転磁界が回転子の導体を横切ることで電磁誘導を起こし、二次電流を誘導してトルクを生み出す構造上、原理的に回転磁界より遅れて回る「すべり」を必要とします。負荷が増えればすべりが大きくなり、回転数が落ちていきます。これに対し、外部から独立して励磁される三相同期電動機は、磁界の滑りを一切許容しない強靭な結合を維持する点に根本的な設計思想の差異が存在します。

【力率改善の魔法】V曲線特性と「同期調相機」としての圧倒的な優位性

三相同期電動機が大規模プラントや高圧受電設備において重用され続ける最大の武器が、界磁巻線電流をコントロールすることで力率を自在に操れる特性です。この現象をグラフ化したものが、電気工学において極めて名高い「V曲線（位相特性曲線）」です。

固定子の負荷トルクを一定に保ったまま回転子の界磁電流を変化させると、電機子電流（固定子電流）の大きさはアルファベットの「V」の字を描くように変化します。

• 弱め界磁（界磁電流が小さい状態）：電機子電流は電圧に対して位相が遅れ、モータはリアクトルと同様の「遅れ力率」で動作します。
• 適正界磁（力率1.0の底）：電機子電流が最小となり、供給された電力が最も効率よく運動エネルギーに変換されます。
• 強め界磁（界磁電流を大きくした状態）：電機子電流は電圧に対して位相が進み、モータは電力用コンデンサと同じ「進み力率」で動作します。

一般に、プラント内に林立する大半の誘導電動機やトランスはコイル成分を持つため、受電系統全体の力率を悪化（遅れ力率化）させる要因となります。力率が低下すると配電損失が増大し、電力会社からの電気料金ペナルティが課されます。ここに大型の三相同期電動機を導入し、界磁電流を強めて「進み力率」で運転させれば、工場内の遅れ無効電力を相殺して受電端力率を98〜100%付近に引き上げることが可能になります。

さらに、軸に負荷を一切接続せず、無負荷のまま系統の無効電力を高速調整するためだけに系統連系運転される大型機は「同期調相機」と呼ばれます。近年、太陽光や風力などの再生可能エネルギー大量導入に伴い系統の慣性力低下と電圧変動が世界的な課題となっていますが、同期調相機が持つ物理的慣性と無効電力調整力は系統安定化の切り札として再び脚光を浴びています。

【自力で回れない弱点】三相同期電動機の始動法と「制動巻線」の真価

卓越した定速性と力率調整力を持つ三相同期電動機ですが、最大の技術的弱点があります。それは「停止状態から電源を投入しても、自力では1回転も回り始められない」という構造的宿命です。

電源を入れた瞬間、固定子の回転磁界は毎分1,500〜1,800回転の猛烈なスピードで周回を始めます。しかし、回転子は静止しており大きな慣性質量を持っています。磁極が引き合おうとした次の瞬間（数十ミリ秒後）には反対の極性が通り過ぎて反発するため、回転子にかかるトルクの正負が高速で相殺され、平均トルクはゼロになって激しく振動するだけで起動できません。この物理的制約を克服するため、現場では以下の三相同期電動機の始動法が確立されています。

1. 自己始動法（制動巻線を利用した実務の標準）

回転子の磁極表面にスロットを刻み、かご形誘導電動機と全く同じ導体バーを埋め込んで両端を短絡環で結んだ構造を制動巻線（ダンパ巻線）と呼びます。始動時は界磁巻線を抵抗で短絡させておき、固定子に三相交流を印加します。すると制動巻線がかご形導体として働き、誘導電動機としてのトルク（始動トルク）を発生させて力強く加速します。回転速度が同期速度の約95〜98%に達した絶妙なタイミングで界磁巻線に直流電流を投入すると、磁極が回転磁界に引き込まれて一気に同期運転へと遷移（引き入れ）します。

2. インバータ始動法（VVVF制御）

パワーエレクトロニクスが高度に進化した2020年代以降の標準手法です。可変電圧・可変周波数（VVVF）インバータを用い、極めて低い周波数（例えば数Hz）から滑らかに回転磁界を立ち上げます。回転子の慣性が追従できる低速から徐々に周波数を上げていくため、大容量モータであっても始動電流の急峻な突入を完全に抑制しながらスムーズに定格速度まで引き上げることが可能です。

3. 始動電動機法

同期電動機の主軸に小型の誘導電動機や直流電動機を機械的に直結し、あらかじめ同期速度付近まで強制的に回し上げてから同期投入する古典的かつ確実な手法です。主電動機よりも極数が2極少ない誘導電動機を選定し、すべりがあっても同期速度に届くよう設計されます。

特筆すべきは制動巻線の多機能性です。始動時にトルクを生み出すだけでなく、定常運転中に負荷急変などで回転子が揺れる「乱調（ハンチング現象）」が発生した際、相対的な速度差を打ち消すブレーキトルクを瞬時に発生させて脱調を未然に防ぐダンパーとしても機能します。

【実態検証】産業プラント保守員と電験受験者が直面する「現場のリアル」

理論上は極めて完成された三相同期電動機ですが、実際の生産現場やプラント維持管理の現場においては、技術者の腕と経験が試される特有の運用リスクが存在します。大手化学コンビナートの電気設備管理担当者が語るリアルな実態を検証します。

「誘導モータは文字通り『回しっぱなし』で10年点検までノータッチでも動いてくれますが、電磁石式の三相同期機は別格の緊張感があります。特に直流を供給するためのブラシとスリップリングの摩耗管理、カーボンダストの清掃を怠ると、一瞬の火花からフラッシュオーバーを引き起こしてプラント全体を緊急トリップさせかねません。近年はブラシレス励磁装置（回転電機子形交流励磁機と回転整流器を同軸上に配置するシステム）が主流となり保守の手間は激減しましたが、励磁回路がブラックボックス化し、トラブルシュートには深い同期機理論の理解が要求されます。」（化学プラント設備技術主任）

また、電験三種の機械科目を受験する学習者のコミュニティ（5ch資格板や技術系知恵袋）において、同期機は変圧器・誘導機・直流機と並ぶ「4機」の中で最大の難所として挙げられます。「等価回路における同期リアクタンスのベクトル図計算」や「誘導起電力と端子電圧の位相関係」は初学者が最も躓きやすいポイントです。しかし、一度V曲線のメカニズムや回転磁界との同期引き入れ条件を本質から理解してしまえば、計算問題のパターンは極めて論理的であり、機械科目の確実な得点源へと昇華させることができます。

一般に知られていない盲点と誤解｜PMSMと電磁石式同期機の使い分け

技術現場やWeb上の情報において頻繁に見受けられるのが、「最新の高効率な永久磁石同期電動機（PMSM）があれば、旧来の界磁巻線形（電磁石式）同期電動機はすべて置き換え可能であり、もはや過去の遺物である」という乱暴な誤解です。この認識は決定的に誤っています。

確かに、エアコンのコンプレッサや電気自動車（EV）の駆動モータ、工作機械のサーボモータなどの中小型領域においては、回転子に強力なネオジム磁石を埋め込んだPMSMが圧倒的なシェアを獲得しています。回転子電流によるジュール損失（二次銅損）が原理的にゼロであるため、国際高効率規格IE4〜IE5を軽々とクリアできる驚異的なエネルギー効率を誇るからです。

しかし、数メガワット（MW）クラスを超える超大型プラント設備や高圧コンプレッサーの領域では、今なお界磁巻線形の三相同期電動機が絶対的な主役であり続けています。その理由は明確です。

1. 磁束の完全可変制御：永久磁石は磁力を弱めるために逆向きの磁界をかける「弱め磁束制御」が必要となり、インバータに余計な電流を流す必要があります。一方、巻線形は界磁電流を絞るだけで高回転域の逆起電力を自在に抑えられ、前述の「調相運転（進相・遅相の自由制御）」が可能です。
2. レアアース・調達リスクの回避：数MWクラスの超巨大モータにネオジムやディスプロシウムなどの希土類磁石を用いれば、コストは天文学的数値に跳ね上がり、サプライチェーン地政学リスクに直結します。電磁鋼板と銅線のみで構成される電磁石式同期電動機は、巨大機において圧倒的なコスト競争力と調達安定性を維持しています。
3. 高温環境での信頼性：永久磁石には高温下で磁力を失う「熱減磁」のリスクが常につきまといますが、巻線形は絶縁階級の設計次第で過酷な製鉄所環境などにも強靭に適応します。

【プロの結論】採用すべき設備環境と慎重になるべき現場の判断基準

三相同期電動機（電磁石式・PMSM双方を含む）の導入および更新に際しては、単なる「効率」の数値だけでなく、現場の運用要件に照準を合わせた厳格なフィルタリングが欠かせません。

【選定を推奨する設備環境】

• 負荷変動が激しくても、搬送速度やプロセス速度を完全に一定に維持しなければ製品品質が破綻するライン（抄紙機、フィルム延伸設備、精密圧延機など）。
• 定格出力が数千kWを超え、24時間365日連続稼働するプラントの主ブロワや大型ポンプ。受電設備の進相コンデンサバンクを削減し、系統力率をモータ側で能動管理したい場合。
• インバータ駆動を前提とし、省エネ性能を極限まで突き詰めたい100kW以下の高密度機器（この場合はPMSMが最適）。

【慎重な検討、あるいは誘導電動機を優先すべき環境】

• 粉塵・油煙が激しく、定期的な分解清掃や専門的な保守要員の確保が困難な中小規模の現場。
• 頻繁な起動・停止・逆転を繰り返すクレーンや一般産業機械（インバータ駆動のかご形誘導電動機の方が耐衝撃性・保守コスト面で遥かに有利）。
• 予算制約が厳しく、初期導入費用（イニシャルコスト）の早期回収が至上命題であるプロジェクト。

【三相同期電動機】に関するよくある質問（FAQ）

Q1：三相同期電動機が過負荷になった際に起きる「脱調（ステップアウト）」とは具体的にどういう現象ですか？
A1：モータにかかる負荷トルクが、回転磁界と界磁磁界が引き合う最大同期トルク（通常、負荷角 $\delta = 90^\circ$ 付近で最大）を超えた瞬間に発生します。磁気的な結合がブツリと外れ、回転子が同期速度から滑り落ちて激しい異常振動と轟音を発生させます。脱調状態のまま放置すると過大な電機子電流が流れ続けて巻線が焼損するため、通常は保護継電器（脱調リレー）によって即座に遮断されます。

Q2：永久磁石同期電動機（PMSM）は、なぜ商用電源に直接繋いで回すことができないのですか？
A2：PMSMの回転子には強力な永久磁石が固定されているため、商用周波数（50/60Hz）の回転磁界を直接印加しても、電磁石式同期機と同様に回転子の慣性によって平均始動トルクがゼロとなり、ガタガタと振動するだけで回転できません。そのため、回転子の磁極位置をレゾルバやエンコーダなどのセンサで常時検出し、位置に合わせてインバータの周波数と位相をゼロHzから追従させるドライブ装置が必須となります。

Q3：電験三種「機械」の同期機分野で確実に合格点を取るための学習優先順位は？
A3：最優先は「同期速度の計算式（$N_s = 120f/P$）」と「V曲線（励磁電流と力率・電機子電流の関係）」の定性的な理解です。次いで「同期インピーダンス、短絡比、百分率同期インピーダンス」の計算問題を徹底的に反復してください。短絡比が大きい機械の特徴（寸法が大きい、電圧変動率が小さい、安定度が高い等）は正誤判定問題の超頻出項目です。

まとめ：次世代の産業設備を支える同期機の未来と実務への活かし方

産業用駆動機器の世界において、三相同期電動機は単なる「定速モータ」にとどまらず、系統全体の力率を能動制御するインフラ機器として、またパワーエレクトロニクスと融合した超高効率アクチュエータとして進化を遂げています。

一定速度で回り続ける強固な動作原理、励磁電流がもたらす力率改善のメカニズム、そして制動巻線に秘められた始動と制動の巧みな構造を体系的に理解することは、電験をはじめとする電気資格の突破口となるだけでなく、脱炭素時代における工場の省エネルギー化や設備信頼性向上を主導する現場のエンジニアにとって揺るぎない武器となります。理論と現場の実務を地続きで捉え、適切なモータ選定と高効率運用の実現に役立ててください。 （出典: 三 相同 期 電動機（Yahoo!ニュース））
