PVシャントのエコー評価と閉塞サイン｜開通性を見極める観察手順

難治性腹水のマネジメントにおいて、患者のQOL改善と利尿薬抵抗性の克服を支える「腹腔静脈シャント（PVシャント：主にデンバーシャントなど）」。その体内留置後における最大の懸念は、カテーテル閉塞や血栓形成といったシャント機能不全です。非侵襲的かつベッドサイドで迅速に評価できる腹部超音波検査（シャントエコー）は、機能維持の成否を分ける極めて重要な診断ツールとなっています。

体内に埋め込まれた細いチューブと微小なバルブ機構を前に、「どこにプローブを当て、どの血流シグナルを拾えば正確に開通性を判断できるのか」と現場で悩むケースは少なくありません。2026年現在の臨床現場で確立されたプローブ走査手順から、ドプラ血流評価のコツ、見落としてはならない閉塞・合併症の超音波所見まで、実践的な観察技術を網羅して解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：PVシャントの開通性評価は「腹腔側カテーテル」「ポンプチャンバー」「静脈側カテーテル先端」の3点走査が鉄則。
• 要点2：カラードプラおよびパルスドプラを用い、チャンバー用手圧迫（ポンピング）に伴う前方血流シグナルの有無で閉塞の局在を特定できる。
• 要点3：腹水減少だけで安心せず、カテーテル周囲の血栓形成やフィブリン鞘の兆候をエコーで早期発見することが長期開通の鍵を握る。

【2026年最新】PVシャントのエコー評価で開通性と閉塞を見極める技術

PVシャント（Peritoneovenous Shunt）の機能評価において、超音波検査は単なる形態観察にとどまらず、動的な「機能的開通性」をリアルタイムに証明できる唯一のベッドサイド検査です。臨床で最も頻用されるデンバーシャントを例にとると、腹腔内から前胸部皮下、そして内頸静脈・上大静脈（SVC）へと至る経路のどこか1箇所でもトラブルが生じれば、システム全体が不全に陥ります。

開通性の判定は、「Bモードによる構造物・血栓の確認」と「カラードプラ・パルスドプラによる流速・血流パターンの確認」を組み合わせて行います。特に重要なのが、用手ポンピング負荷時の動態変化です。正常に機能しているシャントでは、ポンプチャンバーを用手圧迫した瞬間に静脈側カテーテル内へ高速の前方流シグナルが走り、圧迫を解除すると腹腔側からチャンバー内へ液体が流入して元の形状へ復元します。

一方、閉塞が発生している場合、ドプラシグナルの完全消失はもちろん、チャンバーの変形不良（リコイル不全）や、カテーテル内腔を充満する高〜中エコーの血栓・フィブリン塊が明瞭に描出されます。見落としを防ぐためには、血流シグナルが出ない原因が「機器の流速レンジ（PRF）設定ミス」なのか「真の血流途絶」なのかを瞬時に判別する臨床眼が求められます。

腹腔静脈シャントの構造と観察部位｜プローブ走査の基本ステップ

シャントエコーを成功させる最大のポイントは、解剖学的走行と埋設位置に合わせた「プローブの使い分け」と「系統的な走査順序」にあります。広範囲かつ異なる深度を評価するため、高周波リニアプローブ（7.5〜12MHz）と低〜中周波コンベックスプローブ（3.5〜5MHz）の2本を適切に切り替えて走査します。

基本となる走査ステップは以下の4段階です。

1. 腹腔側カテーテルの観察（コンベックスプローブ）：下腹部（主に右または左下腹部）の穿刺部から骨盤腔・ダグラス窩へ向かうカテーテル先端を追跡。腹水貯留状態、側孔周囲への大網巻絡、フィブリン鞘の付着をBモードで確認します。
2. 皮下トンネル〜ポンプチャンバーの観察（リニアプローブ）：肋骨弓下部や前胸骨前面の皮下に固定されたチャンバーを長軸・短軸で描出。皮下ポケット内の浸出液・血腫の有無、チャンバー内部の弁の可動性を評価します。
3. 静脈側皮下カテーテル〜静脈刺入部（リニアプローブ）：前胸部から鎖骨上窩、内頸静脈刺入部への皮下走行部を追跡。カテーテルの屈曲（キンク）や断裂がないかをチェックします。
4. 静脈内カテーテル〜先端位置の確認（リニア＆セクタ/コンベックスプローブ）：内頸静脈内のカテーテルを追尾し、鎖骨下・腕頭静脈を経て上大静脈（SVC）右房接合部付近に位置する先端を描出。カテーテル周囲の血栓形成（CRT）を精査します。

閉塞と機能不全を早期に見抜くエコー所見｜デンバーシャントの描出ポイント

デンバーシャントをはじめとするPVシャントの機能不全は、発生部位によって「腹腔側不全」「バルブ不全」「静脈側不全」の3つに大別されます。エコー検査では、それぞれの部位で特徴的な異常所見が現れます。

1. 腹腔側カテーテル閉塞のエコー所見
癌性腹膜炎や肝硬変末期の腹水には高濃度の蛋白やフィブリンが含まれます。エコー上では、カテーテルの先端側孔周囲にモヤモヤとした低〜中エコーの「フィブリン塊」や「大網のエコー（高エコーの網目状構造）」が絡みついている像が捉えられます。この状態では、用手ポンピングを行ってもチャンバーがペコペコと凹んだまま元に戻らない「復元遅延・不能」が観察されます。

2. ポンプチャンバー内の機能不全所見
チャンバー内の逆流防止弁（スリットバルブ）に血栓や結晶性沈着物が付着すると、弁の開閉運動が消失します。Bモードでチャンバー内部にエコー源性構造物が充満している場合や、ポンピング時に異常な高抵抗を感じる場合は、バルブ部閉塞を強く疑います。

3. 静脈側カテーテルおよび血管内血栓の超音波診断
静脈側先端は最も血栓が形成されやすいホットスポットです。内頸静脈〜SVC内において、カテーテル外壁に沿って「スリーブ状（鞘状）に肥厚する血栓エコー」や、先端に付着して揺れる「浮動性血栓」の有無を慎重に確認します。先端が血管壁に近接・接触していると血流障害を起こしやすいため、血管中央にフリーの状態で浮遊しているかどうかも重要な観察項目です。

【臨床データ比較】正常開通時とシャント閉塞時の超音波所見一覧

PVシャントのエコー検査における評価項目、正常時の基準値・標準所見、および閉塞・機能不全を疑う異常所見の対比データを下表にまとめました。

【臨床現場のリアル】超音波検査技師が明かすシャントエコーのコツと落とし穴

検査室や病棟のベッドサイドでシャントエコーを実施する際、経験の浅い検者が直面しやすいトラブルと、それを克服するための実践テクニックを現場目線で整理します。

ドプラ設定の落とし穴：低流速設定（Low PRF）の徹底

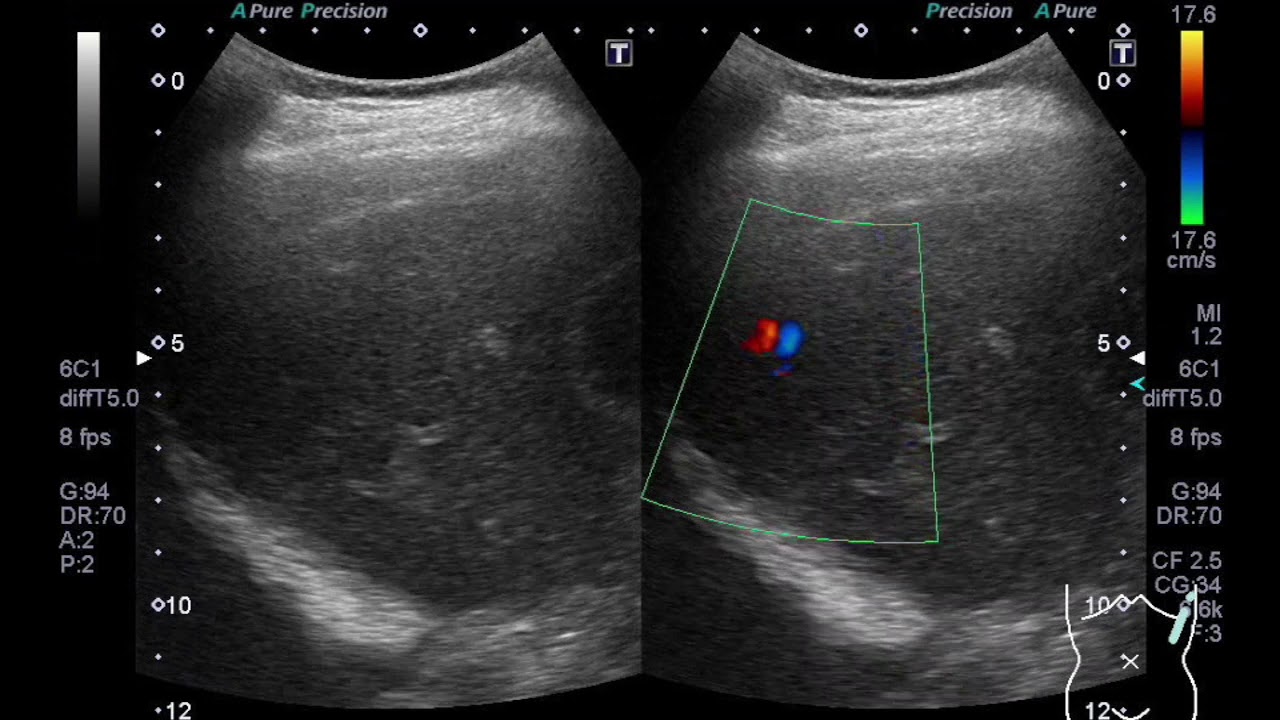

PVシャント内の自然流速（ポンピングを行わない安静時）は、呼吸性変動や腹圧に依存するため非常に微弱（数cm/s〜十数cm/s程度）です。通常の門脈や大血管用ドプラ設定（流速レンジ30〜50cm/s以上）のままでは血流シグナルを拾えず、「血流なし＝閉塞」と誤診してしまうリスクがあります。カラースケール（PRF）を5〜15cm/s程度まで下げ、ウォールフィルタを低く設定することが、微細な開通血流を証明する鉄則です。

ポンピング手技とプローブ保持の連携

用手圧迫時の流速変化を捉える際、1人でプローブ保持とチャンバー圧迫を同時に行うとプローブがズレやすくなります。可能であれば看護師や主治医にポンピングを依頼し、検者は静脈刺入部や内頸静脈内のカテーテル先端にプローブを固定して待ち構える「二人法」が最も精度の高いドプラ波形を取得できます。単独で検査を行う場合は、リニアプローブを固定した手と反対側の手でチャンバーを愛護的に圧迫する練習が不可欠です。

静脈側先端位置の見極め：右房接合部の描出テクニック

静脈側カテーテル先端が内頸静脈の上部にとどまっていたり、逆に深すぎて右房内に深く迷入していたりすると、血栓形成や不整脈の温床となります。鎖骨上アプローチから内頸静脈長軸像を追尾し、描出が困難な場合は心窩部アプローチ（心エコーセクタプローブ）から下大静脈（IVC）および右房（RA）を描出することで、上大静脈側から右房内に突出するカテーテル先端のハイエコー（2本平行線状のエコー）を同定できます。

一般に知られていない盲点とネットの誤解｜「腹水減少＝シャント開通」の罠

PVシャント留置後の患者管理において、医療従事者や患者家族が陥りがちな最大の誤解は「患者の腹囲が減少し、腹水が減っているからシャントは完全に機能しているはずだ」という思い込みです。現場の病態生理を検証すると、ここには見過ごせない盲点が存在します。

腹水の減少は、単に利尿薬の増量、食事・飲水制限、あるいは悪液質に伴う全身状態の変化によって一時的に生じている場合があります。実際にはシャントカテーテルが不全に陥っていても、腹膜からの腹水産生スピードが低下していれば外見上の腹囲は増えないことがあるのです。この段階でエコー評価を怠ると、すでに静脈側で進展していた無症候性の血栓が巨大化し、突発的な肺塞栓症や完全閉塞による急激な腹水再貯留を引き起こす引き金になります。

また、もう一つの重大な盲点が「部分開通（不完全閉塞）」の存在です。カテーテル内腔の70〜80%が血栓で狭窄していても、強圧でポンピングを行えばわずかな血流シグナルが検出されることがあります。しかし、これは正常な開通ではありません。高圧ポンピングは血栓を肺循環へ飛ばすリスク（肺塞栓症の誘発）を孕むため、「抵抗感があるのに無理に押し込む」行為は絶対に避けなければなりません。

【プロの結論】エコー所見から導くシャント継続と処置介入の判断基準

エコー検査で異常所見を認めた際、臨床現場では以下の判断基準に基づいて治療方針を整理します。

• 継続・経過観察でよい状態：ポンピングによるチャンバーの速やかな復元（2秒以内）が確認され、静脈側先端からの前方流シグナルが明瞭であり、カテーテル周囲に血栓を認めない場合。
• 早期の医療介入（ウロキナーゼ等による血栓溶解・洗浄）を考慮すべき状態：ドプラ血流シグナルが減弱し、チャンバー内に可動性フィブリン塊が描出されているが、血管本幹の完全血栓閉塞には至っていない早期機能不全。
• ポンピング即時中止・抜去または再留置を検討すべき状態：内頸静脈・SVC内に広範なカテーテル関連血栓症（CRT）が認められる場合、あるいは皮下トンネル部に沿って膿瘍形成や液漏れエコーが確認された感染・重篤合併症例。

【PVシャント エコー】に関するよくある質問（FAQ）

Q1：ポンプチャンバーが硬くて押せない場合、エコーで何を確認すべきですか？
A1：チャンバーが硬化して圧迫できない場合、静脈側カテーテルの閉塞またはチャンバー内の逆流防止弁の機械的固着が疑われます。まずはリニアプローブでチャンバー内の高エコー充満（血栓化）を確認し、次に静脈刺入部からSVC先端にかけてカテーテル内腔および周囲の血栓を探します。無理に指で押し込むとカテーテル破損や血栓遊脱の危険があるため、直ちに強圧迫を中止しエコーで閉塞箇所を特定してください。

Q2：ドプラ血流シグナルが出にくい場合の描出テクニックはありますか？
A2：まず超音波装置のカラーパルスドプラ設定で「PRF（流速レンジ）を最低レベル（5〜10cm/s前後）まで下げる」「カラードプラのゲインをノイズが出る直前まで上げる」「超音波ビームとカテーテル走行の入射角度が90度（直交）にならないようプローブを傾ける（ドプラ入射角60度以下を確保）」の3点を徹底してください。その上で用手ポンピングを行い、圧迫時の一時的な流速上昇をパルスドプラのトリガー波形で捉えます。

Q3：静脈側カテーテル先端の血栓はどこまで追跡できますか？
A3：体表からのリニアプローブでは内頸静脈から鎖骨下静脈合流部付近までが高解像度で観察可能です。それより深部の上大静脈（SVC）や右房接合部は、心窩部からのアプローチ（経腹的心エコー）や傍胸骨アプローチを用いることで先端位置と周囲血栓の描出が可能です。胸骨や肺の空気でどうしても先端の描出が不十分な場合は、造影CTや血管造影（透視下確認）の併用が推奨されます。

まとめ：PVシャントの長期開通を支える超音波評価の重要ポイント

難治性腹水に苦しむ患者にとって、PVシャントが正常に機能し続けることは、頻回の腹水穿刺から解放され日常生活を取り戻すための生命線です。その機能を維持するためには、トラブルが表面化（急激な腹水再貯留や呼吸困難）する前の「無症候期」に、超音波検査で微細な異常シグナルを捉えることが決定的な意味を持ちます。

腹腔側カテーテルの先端環境、ポンプチャンバーのリコイル性とバルブ動態、そして静脈側カテーテル先端の血栓スクリーニングとドプラ血流評価。この一連の走査ステップを標準化し、低流速ドプラ設定を駆使して小さな血流変化を見逃さない技術こそが、PVシャントの長期開通と患者の安全を支える確固たる基盤となります。 （出典: pv シャント エコー（Yahoo!ニュース））
