スラブ記号の読み方を徹底解説！図面初心者も迷わない基本法則

建築図面を開いた瞬間、伏図や構造詳細図に無数に並ぶアルファベットと数字の組み合わせに圧倒された経験はないでしょうか。とりわけ、施工管理の現場に配属されたばかりの若手技術者や設計補助の初学者が最初につまずきやすいのが「スラブ記号」の解読です。

現場の朝礼や定例打ち合わせで、先輩社員や職長から「このCSスラブの配筋、上端筋のピッチは確認したか？」「2S1のスラブ厚さを拾っておいて」と矢継ぎ早に指示が飛ぶ場面は日常茶飯事です。そこで記号の意味を瞬時に把握できなければ、作業の手が止まるだけでなく、最悪の場合は配筋ミスによる重大な施工瑕疵や手戻りを引き起こしかねません。本記事では、主要なスラブ記号の一覧から配筋表記の解読手順、現場で絶対にミスが許されない片持ちスラブの注意点まで、実践的な知見を凝縮して分かりやすく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：スラブ記号は「形状・支持条件を示すアルファベット」＋「通し番号や階数」＋「スラブ厚さ（t）」の基本法則で成り立っている。
• 要点2：一般的な四方固定の「S」に対し、バルコニーや庇に用いられる片持ちスラブ「CS」は力学特性が正反対であり、配筋の上下配置ミスが命取りになる。
• 要点3：伏図の符号とスラブリスト（構造詳細図）の照合、短スパン（主筋）と長スパン（配力筋）の主従関係を正しく見極めることが現場トラブル防止の絶対条件である。

【基本ルール】スラブ記号の読み方とアルファベットが示す意味

建築の構造図面を読み解く第一歩は、記号が構成されている文法を理解することです。図面上に記載されているスラブ符号は、決して無作為な暗号ではなく、英語の名称頭文字と構造的な分類番号が整然と組み合わされています。

日本国内のRC（鉄筋コンクリート）構造設計では、一般的に以下のような規則に則って記号が表記されます。

例えば、構造伏図に「2S1 t=150」と書かれていた場合、これは「2階（または2工区）にある、1番タイプの一連スラブで、コンクリート厚さが150mm」であることを示しています。頭の数字が階数を表す場合と、単に設計事務所が定めたスラブ符号の通し番号を表す場合がありますが、特記仕様書や図面凡例のスラブ符号ルールを確認すれば容易に識別できます。

建築伏図においてスラブは単独で存在するのではなく、梁（大梁：G、小梁：B）や柱（C）、耐力壁（W）と強固に一体化して建物の水平構面を形成します。そのため、梁柱スラブ記号の相互関係を意識しながら、周囲をどの部材に囲まれているかを確認する習慣を身につけることが、建築図面初心者向け解説における最重要ステップです。

RC構造図記号一覧｜スラブの種類と設計上の役割を徹底比較

実務で頻出するスラブにはいくつかのバリエーションが存在します。支持条件（四方を梁で囲まれているか、片側だけで支えているか等）によって構造的な役割が根本から異なるため、それぞれの違いを一覧で整理しておきましょう。

構造図面におけるスラブ厚さの表記は「t=180」や「S1 (180)」のようにミリ単位で記載されます。遮音性能や耐火性能、たわみ防止の観点から、近年の集合住宅では一般的な居住スペースで200mm〜220mm前後（ボイドスラブの場合は250〜300mm前後）を確保する設計が標準化しています。

現場で恥をかかないための基礎知識｜SスラブとCSスラブの決定的な違い

建築図面にある「スラブ記号の読み方」や意味が分からず困っている方が、現場で最も恥をかきやすく、かつ絶対に間違えてはならないのが「S」と「CS」の力学的差異です。

マンションの廊下側やベランダに足を踏み入れると、外側に柱や梁がなく、空中にせり出したコンクリートの床があります。これがCSスラブ（片持ちスラブ記号）です。Cantilever（片持ち梁・カンチレバー）の頭文字をとったもので、建築構造力学において最も警戒を要する部位の一つに挙げられます。

通常のスラブ（S）と片持ちスラブ（CS）では、荷重がかかった際に発生する「曲げモーメント」の方向が完全に逆転します。

両端を梁で支えられた通常スラブは、中央部が下に向かってたわむため、コンクリートの下側に引っ張り力が生じます。コンクリートは「圧縮に強く、引っ張りに弱い」材料であるため、この引っ張り力を受け止めるために下側に主筋（下端筋）を配置します。

一方、片側しか支えのない片持ちスラブ（CS）は、先端に人が乗ったり手すりの重みがかかったりすると、根元を支点として下垂するように曲がります。つまり、コンクリートの上面（上側）に強力な引っ張り力が発生するのです。したがって、CSスラブにおいて建物の崩壊を防いでいる命綱は「上端筋（じょうたんきん）」に他なりません。

若手現場監督が配筋検査の際、「通常のスラブと同じ感覚で下端筋ばかりチェックし、上端筋のかぶり厚さ不足やスペーサーの配置不良を見落としていた」という事例は後を絶ちません。職人から「おい監督、このCS、天端（てんば）の主筋落ちてるけどこのまま打設していいのか？」と突っ込まれた際、その深刻さを理解できずに生返事をしてしまえば、技術者としての信用は一瞬で失墜します。

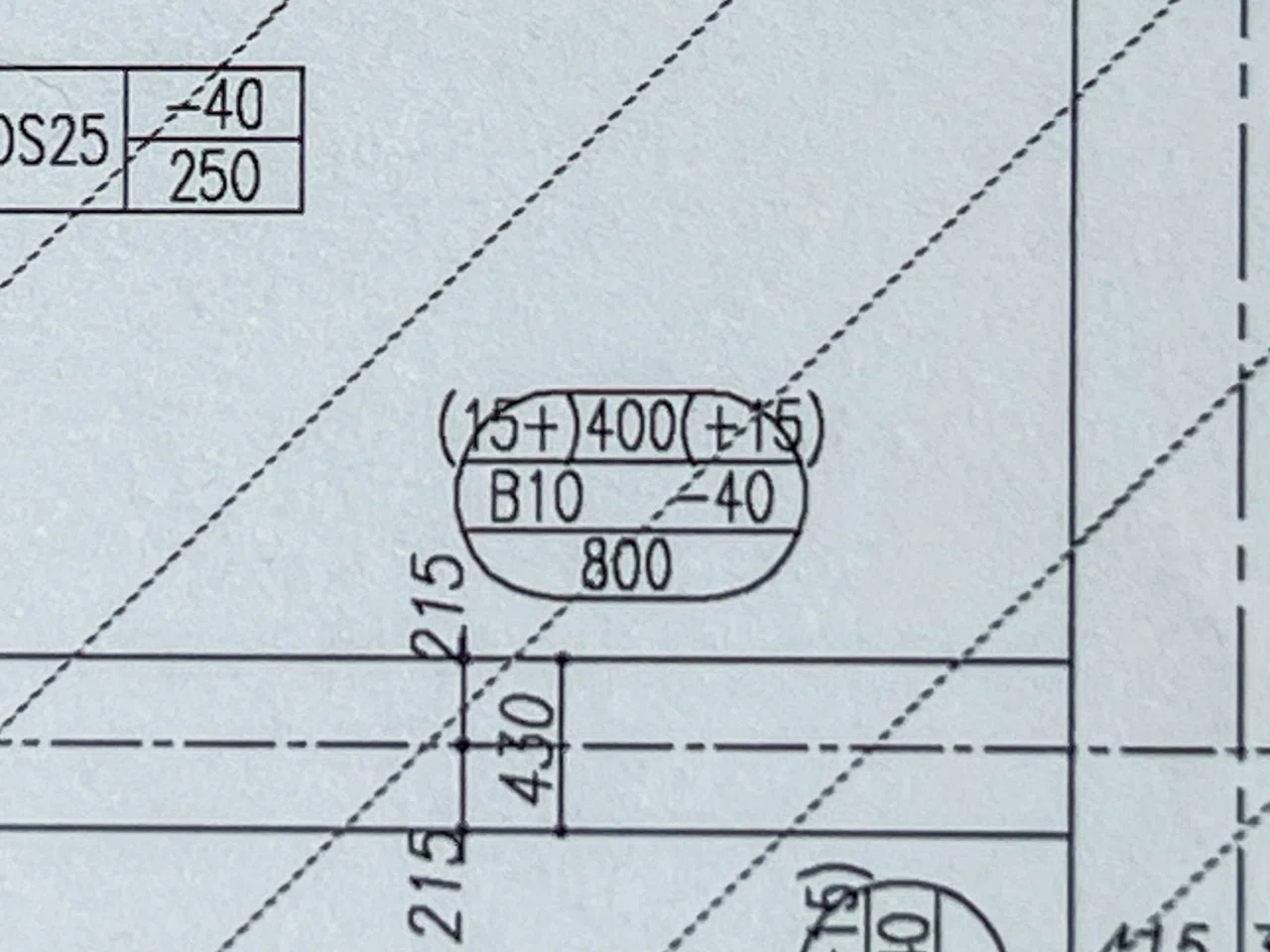

建築伏図とスラブ配筋図の見方｜配筋表記「D13@200」を完全解読

スラブ記号の読み方を習得したら、次に立ちはだかる壁がスラブ配筋図の見方です。伏図に記載されたスラブ記号（例：S1）を手がかりに、構造図集の「スラブリスト（配筋一覧表）」を参照して、現場で組むべき鉄筋の径とピッチを読み取ります。

スラブリストには、一般的に以下のような専門記号が整然と並んでいます。

S1: t=160 / X: D10@200 (Top/Btm) / Y: D13@150 (Top/Btm)

この文字列を要素ごとに分解して読み解いてみましょう。

• t=160：コンクリートのスラブ全厚が160mmであることを指します。
• D10、D13：使用する異形鉄筋の呼び名です。D10は直径およそ10mm（外径約11mm）、D13は直径およそ13mmの鉄筋を指します。
• @200、@150：「アットマーク」に続く数字は、鉄筋と鉄筋の間隔（ピッチ）をミリ単位で示します。@200であれば200mm間隔で鉄筋を並べるという意味です。
• Top（上端筋）/ Btm（下端筋）：スラブの上下どちらに配置する鉄筋かを指定しています。図面によっては「上筋・下筋」あるいは「T筋・B筋」と簡略化されます。ダブル配筋（上下2列）の場合は双方の仕様が指定されます。

ここで極めて重要なのが、どちらが「主筋（しゅきん）」で、どちらが「配力筋（はいりょくきん）」かを見極めるルールです。力学的に、長方形の床版に荷重がかかると、短い辺の方向（短スパン）に約7〜8割以上の荷重が流れます。そのため、常に「短辺方向」が主筋となり、鉄筋径が太いか、あるいはピッチが細かく（密に）設計されます。

配筋の重ね順にも厳格なルールが存在します。日本建築学会の『鉄筋コンクリート造配筋指針』に基づき、通常スラブの下端筋では、最も引っ張り力を受ける短辺方向の主筋を一番外側（一番下）に流し、その内側（上）に長辺方向の配力筋を直交させます。この上下の並び順が逆になると、構造計算で設定された「有効成（d）」が減少し、所定の曲げ耐力を発揮できなくなるため厳密な確認が求められます。

【実態検証】施工現場で頻発するトラブルと若手が陥る3つの罠

大手ゼネコンから地域密着の工務店まで、配筋検査の現場において監理技術者や現場代理人が頭を抱えるトラブルには明確な共通パターンが存在します。設計図通りの記号を頭では理解していても、実際の現場空間で三次元の鉄筋群を目の当たりにすると、判断を誤ってしまうケースが多発しています。

罠1：片持ちスラブの踏み倒れによる「有効かぶり」の崩落

CSスラブの配筋で最も恐ろしいのが、打設時の「踏み倒れ」です。前述の通り、CSスラブは上端筋が構造の生命線です。しかし、コンクリート打設当日に作業員やポンプ工が鉄筋の上を歩行することで、上端筋が下方に押し下げられてしまう事故が頻発します。

所定の有効かぶり深さ（コンクリート天端から鉄筋芯までの距離）が設計より20mm沈下しただけで、片持ちスラブの耐力は設計値の20〜30%以上低下することもあります。これを防ぐため、現場では頑丈な「幅止め筋（馬踏み・スペーサー）」が適正ピッチで緊結されているかを確認することが不可欠です。

罠2：開口補強筋（貫通スリーブ）の未施工

設備配管（エアコンのドレン管や給排水管、電気配線）を通すために、スラブには数多くの貫通孔（スリーブ）が設けられます。構造図には「径〇〇mm以上の開口には斜め45度にD13を2本添えること」といった標準仕様が明記されていますが、意匠図や設備図と構造図の連動不足により、スラブ記号脇の開口補強が丸ごと抜け落ちたままコンクリートを打設してしまう事故が後を絶ちません。

罠3：水勾配と段差（ステップ）によるスラブ厚不足

バルコニー（CS）や屋上（R階スラブ）では、雨水を排水溝へ流すために水勾配（1/50や1/100など）が設定されます。この際、意匠図に描かれた仕上げ天端の勾配に引きずられ、構造コンクリートそのものの実厚（t）が所定の寸法より薄くなってしまう現場ミスが散見されます。「最薄部でも指定厚さ（例：t=150）を確保しているか」の確認を怠ると、配筋検査で是正指示を受け、工期遅延に直結します。

一般に知られていない盲点とネットの誤解｜図面照合の落とし穴

インターネット上の掲示板やSNSの相談コミュニティでは、「図面にSと書いてあるからどこも同じ床構造だと思っていたら、部屋ごとに厚さが違って数量拾いを間違えた」「設計事務所によって記号の付け方が違っていて混乱した」という新人の悲鳴が定期的に投稿されています。

多くの入門書では「S＝通常スラブ」と極めてシンプルに記述されていますが、実務図面では設計事務所独自のローカルルールが少なからず存在します。例えば、ある組織設計事務所の図面では「2S1A」「2S1B」とアルファベット枝番で段差の有無を区別しているのに対し、別の事務所では「2S1-150」「2S1-180」と厚さをダイレクトにハイフン表記することもあります。

ネット上の簡易的なまとめ記事だけを鵜呑みにして「S＝普通の床」と短絡的に思い込むのは極めて危険です。特に意匠伏図と構造伏図でスラブの表記範囲が微妙に異なっているケース（サッシ納まりによる小段差、ユニットバス部分の床スラブダウンなど）では、構造詳細図の断面リストを必ず突き合わせて確認しなければなりません。

【プロの結論】現場で信頼される技術者とミスを連発する人の判断基準

図面読解において周囲から高い評価を得る技術者と、手戻りばかり起こす人物を分ける境界線は、「記号の背後にある力の流れ（応力状態）をイメージできているかどうか」に集約されます。

• 信頼される技術者の行動基準：記号（CSなど）を見た瞬間に「ここは上端が引っ張られるから、スペーサーの間隔を狭めて結束を固めよう」「雨水勾配があるから、一番薄い水下側でスラブ厚が確保されているかゲージで確認しよう」と、物理現象から逆算してチェックポイントを先回りできる。
• 慎重になるべき（ミスを起こしやすい）人の特徴：「伏図にCS1とあるから、リストの鉄筋サイズだけ発注すればいい」と、平面的な文字情報だけで作業を進めてしまい、現場で立体的・力学的な異常に気付くことができない。

【スラブ 記号 読み方】に関するよくある質問（FAQ）

Q1：スラブ記号の横にある「t=150」や「150t」とは何を表していますか？
A1：スラブのコンクリート全厚（thickness）を表しています。単位はミリメートル（mm）であり、「t=150」であれば厚さ150mmのコンクリート床版を意味します。遮音性や荷重条件によって場所ごとに厚さが異なるため、躯体型枠の建て込み時に最も注意すべき数値の一つです。

Q2：CSスラブ（片持ちスラブ）の配筋で職人から最も嫌がられる施工不良は何ですか？
A2：上端筋の「沈み込み（かぶり過大・有効成不足）」と「定着長さの不足」です。CSスラブの鉄筋は、付け根にある大梁の中に規定の長さ（通常35d〜40d以上）しっかりと呑み込ませて定着させなければ抜け落ちてしまいます。定着不良は構造耐力上の致命傷となるため、配筋検査で全数やり直しを命じられる原因になります。

Q3：伏図に「2S1」と書いてある場合、最初の「2」は必ず2階を表していますか？

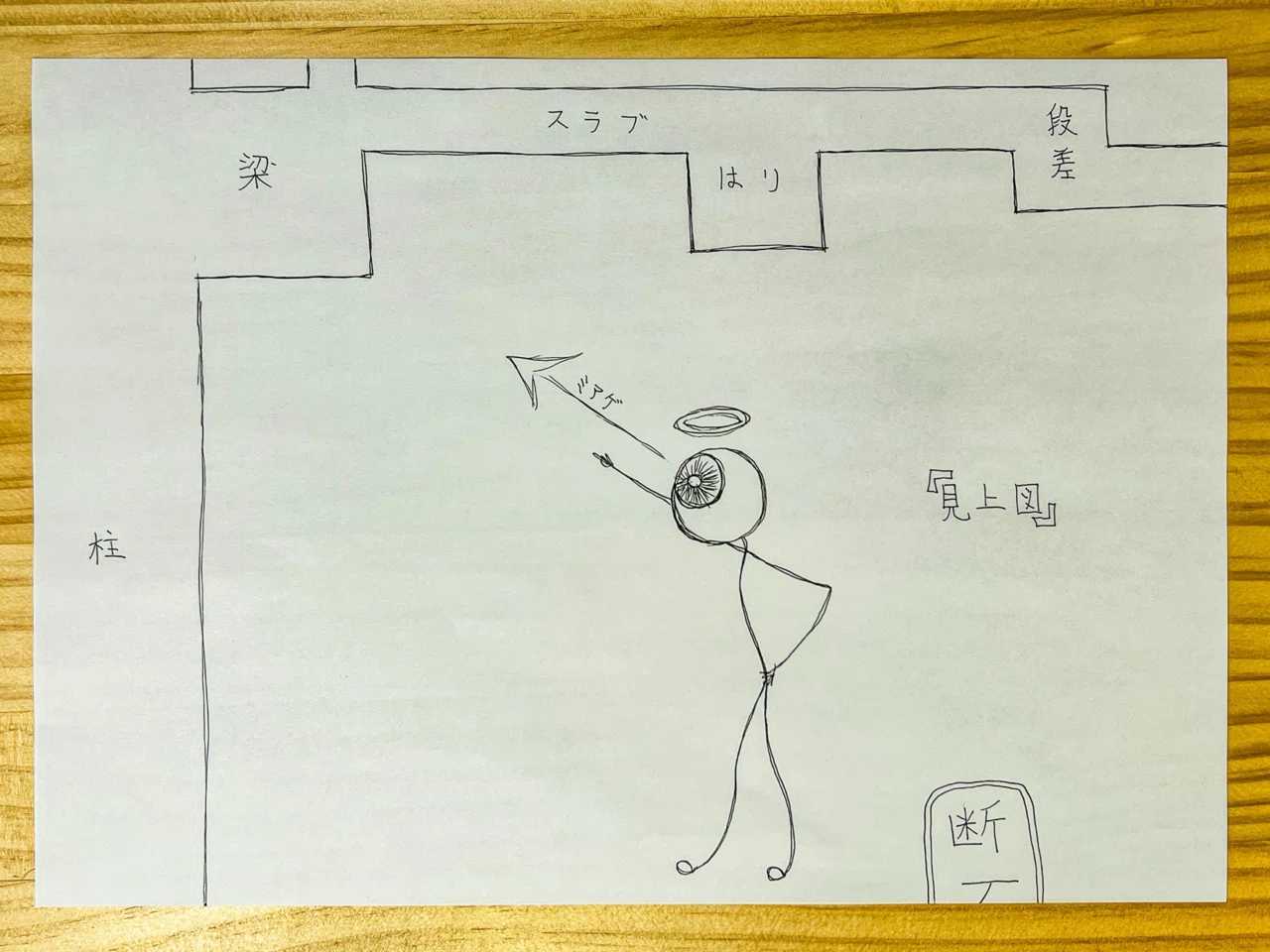

A3：多くの設計図では「2階床（＝1階の見上げ、あるいは2階のフロア）」を指す階数表記ですが、物件のルールによっては「2工区のスラブ1」や単なる「通し番号の2番」を指している場合があります。必ず図面枠外の「特記事項」や「凡例リスト」の符号命名ルールを確認してください。

Q4：配筋表で「短辺方向」と「長辺方向」の鉄筋径が異なる場合、どちらを外側に配置しますか？
A4：通常スラブ（S）の下端筋においては、短辺方向（スパンの短い方）の主筋を一番外側（型枠に近い下側）に配置します。短辺方向に最大の曲げモーメントが発生するため、梁の有効成（d）を最大化して構造強度を担保するためです。上端筋の場合は逆に、短辺方向の主筋を一番上（コンクリート天端に最も近い側）に配置するのが基本原則です。

まとめ：今後の動向と失敗しないための判断基準

建設業界ではBIM（ビルディング・インフォメーション・モデリング）の普及が急速に進み、3次元モデル上で配筋の干渉チェックや部材情報の自動照合が行われる時代へと移行しています。しかし、どれほど施工支援ツールが高度化しようとも、作業員が作業を行う実際の現場では、依然として2次元の施工図や伏図、スラブ配筋リストがコミュニケーションの共通言語であり続けます。

スラブ記号の読み方を身につけることは、単に文字を解読することではありません。その床がどのような力を受け止め、地震や積載荷重にどう抵抗するのかという「建物の骨格の仕組み」を理解することそのものです。

まずは担当現場の伏図を広げ、S、CS、FSといった記号を指で追いながら、スラブリストと照らし合わせる作業を繰り返してみてください。アルファベットが意味する力学的背景を常にセットで意識することが、手戻りのない精密な施工管理を実現し、プロの技術者として現場の信頼を勝ち取る最短の道です。 （出典: スラブ 記号 読み方（Yahoo!ニュース））
