CB1100のウインカー交換術！失敗しないLED化と車検適合の極意

ホンダの空冷直列4気筒フラッグシップとして高い人気を誇るCB1100（SC65）。伝統的なビッグバイクらしい堂々たる佇まいを持つ一方で、純正の大型ウインカーをシャープなLEDやクラシカルな小型ウインカーへ変更し、自分好みのシルエットに仕上げたいと考えるオーナーは後を絶ちません。しかし、適切な手順や電装系の基礎知識を持たずに作業を進めると、ハイフラッシュ現象の発生や配線トラブル、さらには車検非適合といった事態に直面します。

電装カスタムにおいて最も大切なのは、外観の好みだけでなく、消費電力の制御や保安基準に合致したパーツ選定です。本稿では、フロント・リアの具体的な脱着手順から、失敗しないリレーの選び方、DIYとプロショップ依頼の工賃差まで、CB1100オーナーが把握しておくべき実用情報を余すところなくお届けします。

📌 【この記事の重要ポイントまとめ】

• 要点1：CB1100のLEDウインカー化には消費電力差を補正するICウインカーリレーへの換装が必須であり、発熱を伴う抵抗器よりも安全性が格段に高い。
• 要点2：フロントはライトケース内、リアはシート下の配線処理が要となり、ボルトオン設計の専用ステーや変換ハーネスの活用が作業成否を分ける。
• 要点3：車検適合にはレンズ面積7㎠以上（またはEマーク取得）、取付幅（前250mm以上・後150mm以上）、毎分60〜120回の点滅速度厳守が絶対条件となる。

CB1100のウインカー交換で失敗しない決定的なポイントと全体像

CB1100（無印、EX、RS各モデル）における灯火類カスタムの第一歩は、車体全体の電気系統と設計思想を理解することです。純正の白熱球（電球）は1球あたり21W前後の電力を消費しますが、高輝度LEDウインカーはわずか1W〜3W程度で駆動します。この極端な消費電力の低下を車体側が「球切れ」と誤認識し、激しく点滅を繰り返すハイフラッシュ（ハイフラ）現象を引き起こします。

失敗を防ぐための核心は、「配線のスマートな処理」「適切なリレーの選定」「確実なステー固定」の3点に集約されます。無理な配線加工によるショートや、走行振動によるステーの緩みは重大な事故につながるため、事前にモデルごとのカプラー形状やボルト径を確認しておく必要があります。

フロント・リア別！CB1100のウインカー交換手順と外し方の勘所

実際の作業では、フロントとリアでアクセスする場所や配線の取り回しが大きく異なります。車体を傷つけないよう養生テープで周辺を保護しながら、落ち着いて作業を進めましょう。

1. フロント周りの分解と配線アプローチ

CB1100 フロントウインカー 外し方の要所は、ヘッドライトケース内部へのアクセスです。ヘッドライトリム下部の左右にある固定ボルトを外し、ライトユニットを手前に引き出します。内部にはメインハーネスや各灯火類のカプラーが密集しているため、スマートフォン等で接続状態の写真を撮影しておくと復元時に迷いません。

純正ウインカーのステーボルトを緩めて車体から外し、ライトケース内へ引き込まれているギボシ端子または専用カプラーを慎重に引き抜きます。社外品を装着する際は、ヘッドライトステーの取り付け穴径に合わせた変換カラーやワッシャーを挟み、CB1100 ウインカー ステー 取付時のガタつきを完全に排除します。

2. リアフェンダー周りの脱着とアクセス

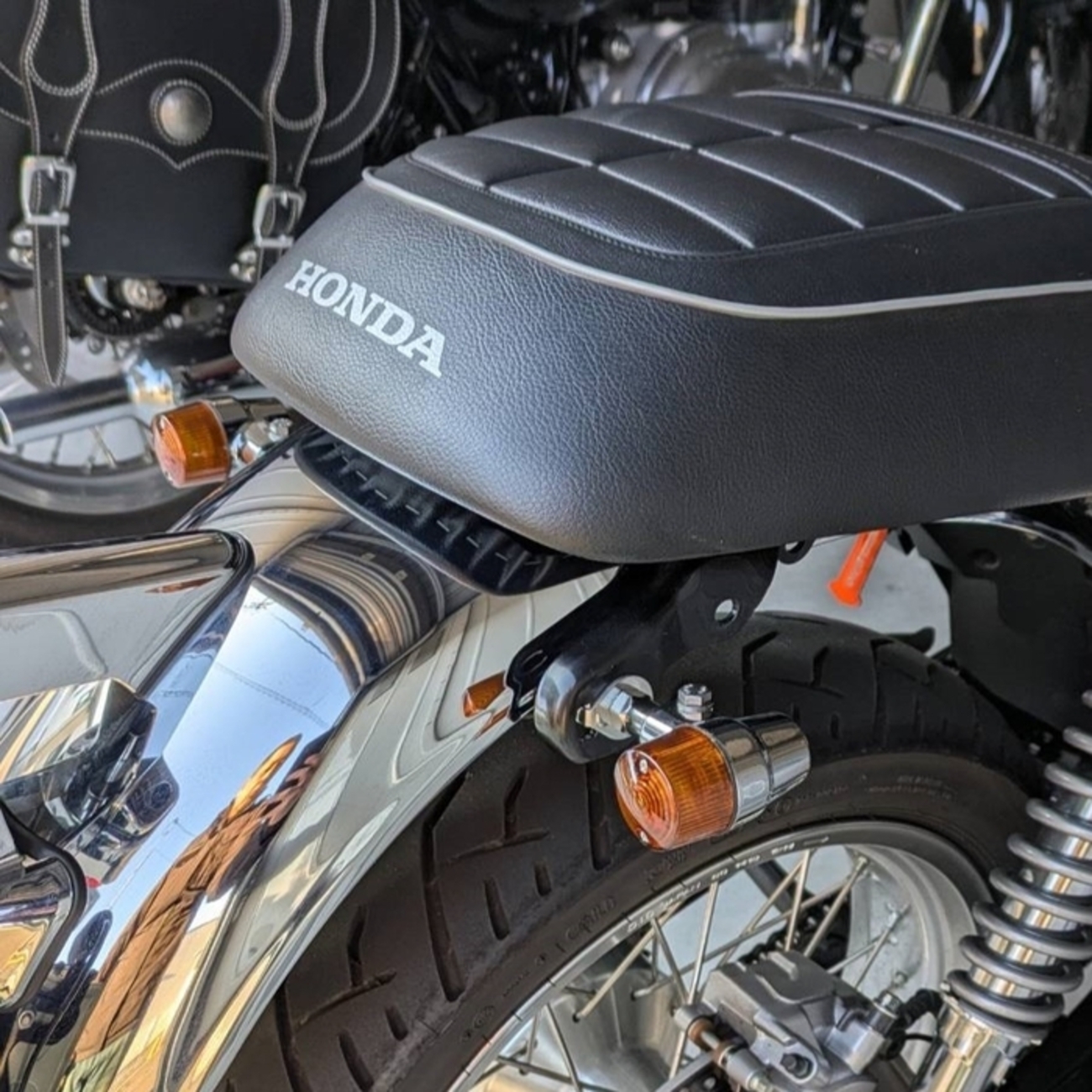

CB1100 リアウインカー 交換手順では、まずシートを取り外します。シート下後方のテールランプおよびリアウインカー集合ハーネスを確認してください。純正フェンダー仕様の場合、フェンダー裏側の泥除けカバーやボルトを緩めることでウインカーベースにアクセスできます。

社外品を取り付ける際は、左右の配線を噛み込まないようフェンダー裏のグロメット（ゴムブッシュ）を通し、結束バンドでフレームに沿わせて固定します。リア側は泥や雨水が巻き上がりやすいため、接続部には熱収縮チューブや自己融着テープを用いた徹底的な防水対策が欠かせません。

3. 配線加工とポジションランプ機能の処理

CB1100のフロント側は、常時点灯するポジションランプ機能を備えた3芯配線（アース、ウインカー、ポジション）となっています。一方、汎用LEDウインカーの多くは2芯仕様です。社外品にポジション機能がない場合は、ポジション用プラス線を絶縁処理してウインカー機能のみを活かすか、別売りのポジション対応回路を組み込む必要があります。CB1100 ウインカー 配線加工を行う際は、純正ハーネスを直接切断せず、ホンダ車専用の変換サブハーネスを利用すると純正復帰も容易です。

ハイフラ防止の要！CB1100ウインカーリレー交換とICリレー適合

ウインカーのLED化に伴うCB1100 ハイフラ 防止対策として、最も推奨される手段がリレー本体の交換です。従来用いられていたメタルクラッド抵抗器（セメント抵抗）は、余剰電力を熱に変換して消費するため、高温化による配線被覆の溶解やカウル類の熱変形リスクがつきまといます。

対して、電子制御式のCB1100 ICリレー 適合モデルへの換装であれば、消費電力に関わらず安定した点滅速度（毎分85回前後）を維持できます。CB1100（SC65）の純正ウインカーリレーは、主に左側サイドカバー内部（またはバッテリー周辺）に配置されています。

CB1100 ウインカーリレー 交換の手順は以下の通りです：

• メインキーをOFFにし、左サイドカバーを慎重に取り外す。
• バッテリー付近のゴムホルダーに固定されている純正ウインカーリレーを見つける。
• 純正コネクターのツメを押しながら引き抜き、LED対応のICリレーを接続する。
• ハザード機能やインジケーターランプの作動確認を行い、問題がなければゴムバンド等で異音・脱落のないよう固定する。

※パイロットランプの回り込み電流によって左右同時点滅を起こす「ハザード化現象」が発生する場合は、インジケーター接続部に整流ダイオードを割り込ませる対策が必要です。

【徹底比較】カスタム手法・社外キット・ショップ工賃データ一覧

CB1100のウインカーカスタムには、完全ボルトオンの専用キットを導入する方法から、汎用品をステー加工して取り付ける方法、プロショップへ依頼する方法まで多彩な選択肢があります。それぞれのコストや作業難易度を比較表にまとめました。

特にCB1100 POSH ウインカーキットは、SC65専用のカラー長や配線長があらかじめ計算されており、電装DIY初心者でもカプラーオンで確実に仕上げられるため圧倒的な支持を集めています。一方、CB1100EX ウインカー カスタムにおいては、美しいスポークホイールやクロームメッキフェンダーとの調和を考え、アルミ削り出しボディやシルバーメッキ仕上げの灯体を選ぶと車格に見合った高級感を演出できます。

一般に知られていない盲点と車検基準の落とし穴

ウインカー交換で最も注意しなければならないのが、道路運送車両法の保安基準です。カスタム後に「車検に通らない」「警察の取り締まり対象になる」といったトラブルを避けるため、CB1100 ウインカー 車検基準の数値を正確に把握しておきましょう。

検査時に厳しくチェックされる基準値は以下の通りです：

• 発光面積：レンズの発光面が7㎠以上であること（ただし、欧州規格適合を示す「Eマーク（50R）」が刻印された指定LED製品は面積不問で適合）。
• 取付位置と間隔：
  • フロント：発光面の内側同士が250mm以上（ヘッドライト外縁から規定距離以上離す）。
  • リア：発光面の内側同士が150mm以上離れていること。
  • 地上高：発光面の下縁が地上350mm以上、上縁が地上2.1m以下。
• 点滅周期：毎分60回以上120回以下で一定のリズムで点滅すること（ハイフラは即座に不合格）。
• 視認角度：前方・後方ともに左右指定角度（内側45度・外側80度など）から明瞭に視認できること。
• 発光色：橙色（アンバー）であること。

昨今流行している超小型ナノLEDウインカーを採用する場合、必ず灯体レンズ面に「50R」等のECE認証刻印があるか確認してください。無刻印のノーブランド品や海外直輸入品は、どれほど高輝度であっても面積不足により車検を通過できません。

【実態検証】利用者の生の声と現場目線で見えたリアル

ネット上のコミュニティやオーナーズミーティングで寄せられる実際のトラブル報告を精査すると、作業時の「小さな見落とし」が大きな不具合につながっているケースが目立ちます。

あるCB1100オーナー（50代男性）は次のように証言しています。
「ネット通販で格安の汎用LEDとリレーを購入して自分で取り付けたが、フロントのポジションランプ配線を誤ってアースに接触させ、メインヒューズを飛ばして走行不能になった。結局、車種専用の変換ハーネスを買い直して配線を作り直した。」

また、整備士の現場取材によると、走行振動によるボルトの脱落や、アース不良による不規則な点滅トラブルが後を絶たないといいます。特にビッグツインや空冷大型4気筒は特有の微振動があるため、ウインカー固定ボルトには中強度ネジロック剤の塗布やスプリングワッシャーの併用が強く推奨されます。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

ウインカー交換をDIYで行うべきか、プロに委ねるべきかの境界線は、電装系への理解度にあります。

【DIY作業をおすすめできる人】

• 電工ペンチやテスターの基本的な使い方を理解しており、ギボシ端子のかしめ作業に慣れている。
• 車種専用のボルトオンキット（POSH製など）を用意し、配線図を確認しながら作業できる。
• 作業前後の状態を記録し、万が一のヒューズ飛びにも予備ヒューズを用意して冷静に対処できる。

【ショップ依頼を検討すべき人（慎重になるべき人）】

• 配線の「プラス・マイナス・アース」の区別やテスターによる導通確認に自信がない。
• 極小ウインカーを埋め込むためのステーワンオフ製作や、フェンダー穴あけ加工を伴う。
• 作業時間を確保できず、安全性を最優先して車検適合の保証を得たい。

【cb1100 ウインカー 交換】に関するよくある質問（FAQ）

Q1：CB1100EXやCB1100RSでも、無印（標準モデル）用のウインカーキットは流用できますか？
A1：年式やモデル（EX/RS）によってヘッドライトステーの構造やリアフェンダーの形状が一部異なります。特にRSは前後17インチホイール化に伴うジオメトリや専用ステーが採用されているため、適合表で「SC65全型対応」または自車の年式・型式が明記されているパーツをお選びください。

Q2：LED化したらメーター内のウインカーインジケーターが点灯しっぱなし（または左右同時点滅）になります。原因は何ですか？
A2：単一のインジケーターランプを採用している回路において、LEDの微小な電流が反対側のウインカー回路へ回り込んでしまう「回り込み現象」が原因です。左右のプラス配線に整流ダイオードを組み込み、電流の一方通行化を図ることで解消できます。

Q3：社外ウインカーを取り付けた後、ウインカーが全く点灯しなくなりました。どこを点検すべきですか？
A3：まずはヒューズボックス内の「SIGNAL（10A〜15A）」ヒューズが飛んでいないか確認してください。次にアース線が車体金属部または純正ハーネスのマイナス線に確実に導通しているかをテスターで測定します。LEDには極性があるため、プラスとマイナスの逆接続も初歩的な原因として多く見られます。

まとめ：確実な下準備と適合確認が愛車の完成度を高める

CB1100のウインカー交換は、愛車のシルエットを現代的にもクラシカルにも劇的に変化させられる極めて満足度の高いカスタムです。しかし、その根底には「確実な絶縁」「発熱対策を考慮したリレー換装」「保安基準の厳守」という確固たるルールが存在します。

見た目の格好良さだけに囚われず、車種専用キットの利便性を活かすか、信頼できるプロショップの技術力を頼るかを見極めることが、結果的に無駄な出費とトラブルを防ぐ最善のルートとなります。確実な施工で、空冷CBの美しいスタイリングをさらに際立たせましょう。 （出典: cb1100 ウインカー 交換（Yahoo!ニュース））
