測量計算方法の基本と応用｜現場で役立つ公式とミス防止の鉄則

土木施工や土地家屋調査、インフラ整備の現場において、測量計算はすべての工程の精度を左右する要です。トータルステーション（TS）やGNSS測量機、3次元点群スキャナーの普及が進む現在でも、器械内部で行われている数理モデルや計算手順の本質を理解していなければ、現場での急なトラブルや手戻りを防ぐことはできません。

基準点の位置を求める座標計算や閉合トラバースの補正、高低差を割り出す水準測量の野帳記入、さらには用地境界を確定させる面積計算まで、求められる計算手法は多岐にわたります。基礎理論の数式からエクセルによる効率化、現場で頻発するミスの回避策までを体系的に整理しました。

📌 【この記事の重要ポイントまとめ】

• 要点1：測量計算の根幹は三角関数に基づく「緯距・経距」の算出と「器高式・昇降式」による水準計算にあり、数学座標と測量座標の軸定義の違いを把握することが第一歩となる。
• 要点2：トラバース測量の閉合差補正や座標法による面積計算は、エクセル関数（RADIANS、SIN/COS）を活用した自動化シートの構築で劇的に作業効率と精度が向上する。
• 要点3：測量士補などの資格試験対策のみならず、実務現場では「逆計算」による検算体制と許容誤差の判定基準を徹底することが致命的な施工ミスを防ぐ決定打となる。

【図解解説】水準測量（高低差）の計算手順と器高式計算法の実務

水準測量は、地表面の2点間における高低差を正確に測定し、任意の測点の地盤高（標高）を算出する作業です。国道の要所などに設置された水準点（ベンチマーク：BM）を基準として測定を開始します。現場の実務で記録に用いられる野帳（レベルブック）の記入・計算方式には、主に「器高式」と「昇降式」の2種類が存在します。

土木工事の丁張り設置や縦断測量など、多数の測点を連続して測定する実務現場では、計算速度に優れる器高式計算法が広く採用されています。器高式では、機械を据え付けた際の視準線の高さである「器高（IH：Instrument Height）」を割り出し、そこから各測点の前視（FS）を差し引くことで地盤高（EL：Elevation）を求めます。

野帳を記録しながら進める計算手順は以下のステップに集約されます。

• 手順1（器高の算出）：既知点（BM）の地盤高（EL）に、その点に立てた標尺（スタッフ）の読み値である後視（BS：Back Sight）を加算し、器高（IH）を決定します。
  器高（IH） = 地盤高（EL） + 後視（BS）
• 手順2（地盤高の算出）：求めたい測点に立てた標尺の読み値である前視（FS：Fore Sight）を、器高（IH）から減算して測点の地盤高を求めます。
  地盤高（EL） = 器高（IH） - 前視（FS）
• 手順3（施工高との比較）：設計図面に示された計画高（FH：Formation Height）と実測地盤高（EL）の差を算出し、盛土（切土）の上げ下げ高を判定します。

水準測量の実務において測定精度を担保するには、視準距離を前視・後視で等距離（概ね30〜40m以内）に保ち、地球の曲率や大気屈折による誤差（両差）を相殺させることが不可欠です。

【徹底解説】トラバース測量と座標計算｜緯距・経距から閉合トラバース補正まで

多角測量（トラバース測量）は、骨格となる基準点の位置（X座標、Y座標）を決定するための基幹技術です。既知点から新たな測点へ向けて夾角（水平角）と斜距離（または水平距離）を測定し、平面直角座標系上へ展開していきます。

測量実務における座標系は、数学のデカルト座標系とは定義が異なります。X軸が真北（または座標北）方向、Y軸が真東方向となるため、角度の基準（0度）はX軸正方向（北）にとり、時計回りに角度（方向角 $\alpha$）を測る点に注意が必要です。

2点間の水平距離を $S$、始点から終点への方向角を $\alpha$ と置いた場合、新点の位置を決定する基本公式は以下の三角関数 測量公式によって導かれます。

• 緯距（$\Delta X$）：南北方向の増分 $\Delta X = S \cdot \cos\alpha$
• 経距（$\Delta Y$）：東西方向の増分 $\Delta Y = S \cdot \sin\alpha$
• 新点座標：$X_2 = X_1 + \Delta X$、$Y_2 = Y_1 + \Delta Y$

既知点から出発して既知点へ戻る閉合トラバースや、別の既知点へ結合する結合トラバースでは、測定誤差により終点で座標が完全には一致しません。このズレを「閉合差」と呼びます。許容範囲内の誤差であれば、各測線の距離の比率に応じて緯距・経距へ誤差を配分する「コンパス則（トランシット則）」を用いて座標補正を実行します。

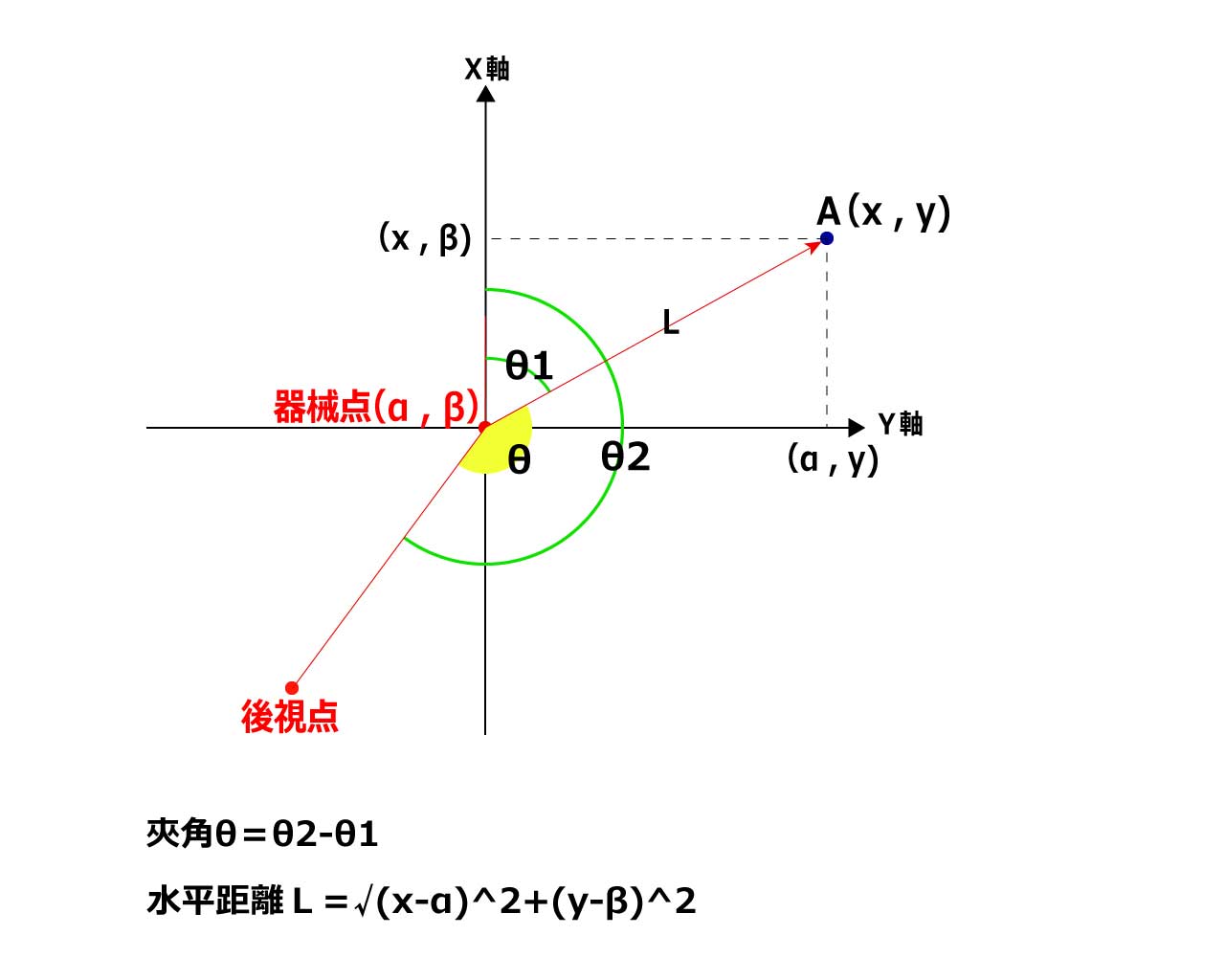

また、現場では既知の2点座標 $(X_1, Y_1)$ と $(X_2, Y_2)$ から、その2点間の距離 $S$ と方向角 $\alpha$ を逆算する逆計算も頻繁に用いられます。逆計算の距離は三平方の定理 $S = \sqrt{(X_2 - X_1)^2 + (Y_2 - Y_1)^2}$、方向角はアークタンジェント $\alpha = \arctan\left(\frac{Y_2 - Y_1}{X_2 - X_1}\right)$ によって求められます。

【データ比較】面積計算の手法｜座標法と三斜法の計算効率と現場特性

土地の境界確定や土木工事の施工面積算出において、面積計算は権利関係や工事費積算に直結する極めて重要な工程です。実務で用いられる代表的手法である「座標法（ガウスの公式）」と「三斜法」について、その特性と適用基準を比較整理しました。

法務局提出用の地積測量図や公共測量では座標法が標準です。一方、工事現場の出来形確認や仮設ヤードの面積算出では、確認の容易さから現在でも三斜法やヘロンの公式が併用されています。

【実態検証】現場技術者の生の声とエクセル計算シート構築術

建設・測量会社に勤務する若手からベテラン技術者のコミュニティや実務現場のヒアリング調査では、「関数電卓による手計算の打ち間違い」や「エクセルの角度変換ミス」によるトラブルが後を絶ちません。特にトータルステーションから取得した生データを表計算ソフトへ展開する際、初歩的な数式ミスが構造物の配置ズレを引き起こすケースが報告されています。

エクセル（Excel）を活用してトラバース計算や座標計算を自作する場合、最大の関門となるのが「度分秒（60進数）」と「ラジアン」の変換処理です。

エクセルの三角関数（SIN, COS, TAN）は、引数として「ラジアン」を要求します。一般的な測量データである「度.分秒（例: 45°30'20"）」をそのまま代入すると、全く異なる数値を返します。実務で信頼性の高いエクセル計算シートを構築するには、以下の手順を踏む必要があります。

1. 60進数から10進度への変換：度、分、秒を分割して10進法に変換します。
   10進度 = 度 + (分 / 60) + (秒 / 3600)
2. ラジアンへの変換：エクセルの組み込み関数を使用します。
   =RADIANS(10進度)
3. 緯距・経距の計算：
   緯距（南北）セル：= 距離 * COS(RADIANS(10進度))
   経距（東西）セル：= 距離 * SIN(RADIANS(10進度))

国土地理院の「測量計算サイト」や計算式集の基準に準拠した検算用マクロやテンプレートを社内で共有化することで、個人の計算ミスを構造的に排除する運用が定着しています。

一般に知られていない盲点と計算ミスを誘発する誤解

測量計算において、入門者や他分野から参入した技術者が最も陥りやすい落とし穴が「座標軸の反転」と「距離の補正計算の省略」です。

数学の幾何学では横軸がX、縦軸がYであり、角度はX軸から反時計回りに進みます。しかし、測量法および国土交通省基準に基づく測量座標系では縦軸がX（北がプラス）、横軸がY（東がプラス）であり、角度はX軸（北）から時計回りに回転します。CADソフトやプログラミング環境へ座標を展開する際、この定義を取り違えると、図面全体が「南北と東西を反転した鏡像」になってしまいます。

さらに、広範囲におよぶ基準点測量では、光波測距儀（TS）で測定した斜距離をそのまま座標計算に使ってはなりません。国土地理院の計算式集に定められている通り、以下の補正処理を考慮する必要があります。

• 気象補正：現場の気温・気圧による大気屈折率の変化を光波測定値に補正する。
• 水平距離補正：鉛直角を用いて斜距離を基準面上の水平距離へ変換する。
• 投影補正（縮尺係数）：地球楕円体面から平面直角座標系へ投影する際の拡大・縮小歪みを補正する。

「器械が自動で計算してくれるから問題ない」という過信は禁物です。内部で適用されているパラメータ（気象補正値やプリズム定数）の設定ミスが、数十ミリ単位の施工誤差を生む根本原因となります。

【プロの結論】測量士補の計算問題攻略と現場でミスゼロを達成する判断基準

国家資格である「測量士補」の試験対策においても、実務現場での品質管理においても、計算問題への向き合い方には共通する鉄則があります。計算手順を丸暗記するのではなく、幾何学的な構造を図として頭の中に描けるかどうかが合否と実務精度の分水嶺となります。

【測量計算の実務・学習における適性判断基準】

• 向いているアプローチ（推奨）：
  • 数式を展開する前に、必ず手書きの略図を描いて位置関係と角度を可視化する。
  • 計算結果のオーダー（概算値）を頭の中で見積もり、明らかな桁間違いに即座に気づける。
  • 「順計算（座標算出）」を行った後、必ず「逆計算（距離・方向角算出）」で元に戻るか検算する習慣がある。
• 改善すべきアプローチ（非推奨）：
  • エクセルや計算機のアウトプットを無条件に信用し、図面との整合性チェックを怠る。
  • 度分秒の60進数と10進数の変換ルールを曖昧にしたまま公式に数値を当てはめる。
  • 許容誤差（閉合差の制限値）の判定基準を確認せず、端数処理を感覚的に行う。

測量士補の計算問題では、反復出題される「水準測量の往復差補正」「トラバース測量の緯距・経距計算」「座標法による面積計算」の3類型を確実に得点源にすることが合格ライン突破の鍵となります。実務においても、この3大計算のロジックが身体化されていれば、現場でのトラブルシューティングに迷うことはありません。

【測量 計算 方法】に関するよくある質問（FAQ）

Q1：測量座標（X, Y）と数学座標（X, Y）が逆になっている理由はなぜですか？
A1：航海術や天文学の歴史的背景に由来します。古くから方位は「北（真北）」を基準点（0度）として時計回りに測る文化が確立されていたため、北方向を主軸（X軸）、東方向を直交軸（Y軸）として定義しました。測量実務や測量士試験では、縦方向がX座標、横方向がY座標となるため、公式を適用する際は常に軸の向きを確認してください。

Q2：水準測量の計算で「器高式」と「昇降式」はどのように使い分けるべきですか？
A2：現場で多数の中間点（中間視）を効率よく測定したい工事測量や丁張り設置では、計算ステップが少ない「器高式」が適しています。一方、国家基準点や精密水準測量のように、途中の計算結果の自己検算機能を重視し、計算ミスを厳密に排除したい路線測量では「昇降式」が用いられます。

Q3：閉合トラバースの計算で許容誤差を超げてしまった場合の対処法は？
A3：閉合差が基準値（例えば2級基準点測量における制限値など）を超えた場合、数式上での補正（均等配分）を行ってはいけません。原因として「夾角の読み間違い」「距離測定時のプリズム定数設定ミス」「目標の視準不良」が考えられます。まずは野帳の転記ミスや角度計算を再点検し、解消されない場合は現場へ戻って再測（再測定）を実施するのが鉄則です。

Q4：エクセルで面積計算（座標法）を行う際、最も簡単な数式構造は何ですか？
A4：頂点番号順にX座標とY座標を行ごとに並べ、隣り合うセルの積差を計算する「外積展開」が最もシンプルです。セル配置において、最終行の次に「1番目の頂点座標」を再掲しておくと、1つの数式コピー（=(Xn * Yn+1) - (Xn+1 * Yn)）ですべての頂点を処理でき、その合計値を2で割ることで面積が求められます。

まとめ：計算理論の習熟とデジタル活用が切り拓く測量現場の未来

測量計算は、一見すると無機質な数値と三角関数の羅列に見えますが、その実態は地表の空間情報を正確に把握し、安全な構造物を構築するための論理的なフレームワークです。水準測量の高低差管理からトラバース測量の網平均、座標法による地積確定まで、各計算の背後にある原理を理解することは、現場での突発的な不整合を論理的に解決する力へと直結します。

3次元CADやGNSS測量、点群解析などのデジタルツールが急速に進化する現代だからこそ、出力された数値の妥当性を瞬時に見極める「計算理論の基礎体力」が技術者に強く求められています。基礎公式の理解とエクセル等による効率的な検算体制を確立し、ミスゼロの現場運用を実現してください。 （出典: 測量 計算 方法（Yahoo!ニュース））
