ユニットバス貫通金具の交換と水漏れ対策！プロが明かす正しい選び方

お風呂の湯はり時に水位が勝手に下がる、追い焚きをすると浴槽と金具の隙間から細かな気泡や濁りが出る、あるいはエプロン内部からカビ臭や湿気が漏れ出している――こうしたトラブルの多くは、浴槽壁面を貫通して給湯器と浴槽をつなぐユニットバス貫通金具（循環アダプター・一口循環口）の劣化や施工不良に起因しています。

給湯器の更新時やリフォーム現場において、一見シンプルに見える貫通金具の交換ですが、実は住宅設備の中でも極めて水漏れリスクが高い重要ポイントです。浴槽の裏側という目視が困難な場所で微細な漏水が続くと、ユニットバスの床下や階下への重大な浸水被害を引き起こしかねません。正しい部品選定の基準や失敗を防ぐ施工ノウハウ、専門工具の必要性について、設備業界の最新データを交えて徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：水漏れ事故の主因はユニットバス貫通金具パッキンの経年劣化や締め付けトルク不良、配管の引っ張り応力による金具の傾きにある。
• 要点2：浴槽穴あけ径の寸法確認（一般的にはφ50mm前後）と浴槽の壁厚、接続する追い焚き配管の規格（10A/13A架橋ポリエチレン管等）に合致した選定が必須。
• 要点3：エプロン固定型や点検口のないユニットバスでは裏面作業が困難なため、無理なDIYを避けて構造に応じた工法を選択することが不可欠。

【失敗の真相】ユニットバス貫通金具の交換で水漏れが多発する構造的原因

浴室のリフォームや給湯機器の更新において、浴槽循環金具の水漏れ修理や交換作業は頻繁に行われます。しかし、設備業者のアフターサービス窓口には「交換後数週間で浴槽の湯が減るようになった」「追い焚き時に配管内部へ空気を吸い込む」といった不具合相談が後を絶ちません。この失敗が起きる背景には、金具の構造的特徴と施工上の繊細な力学バランスが存在します。

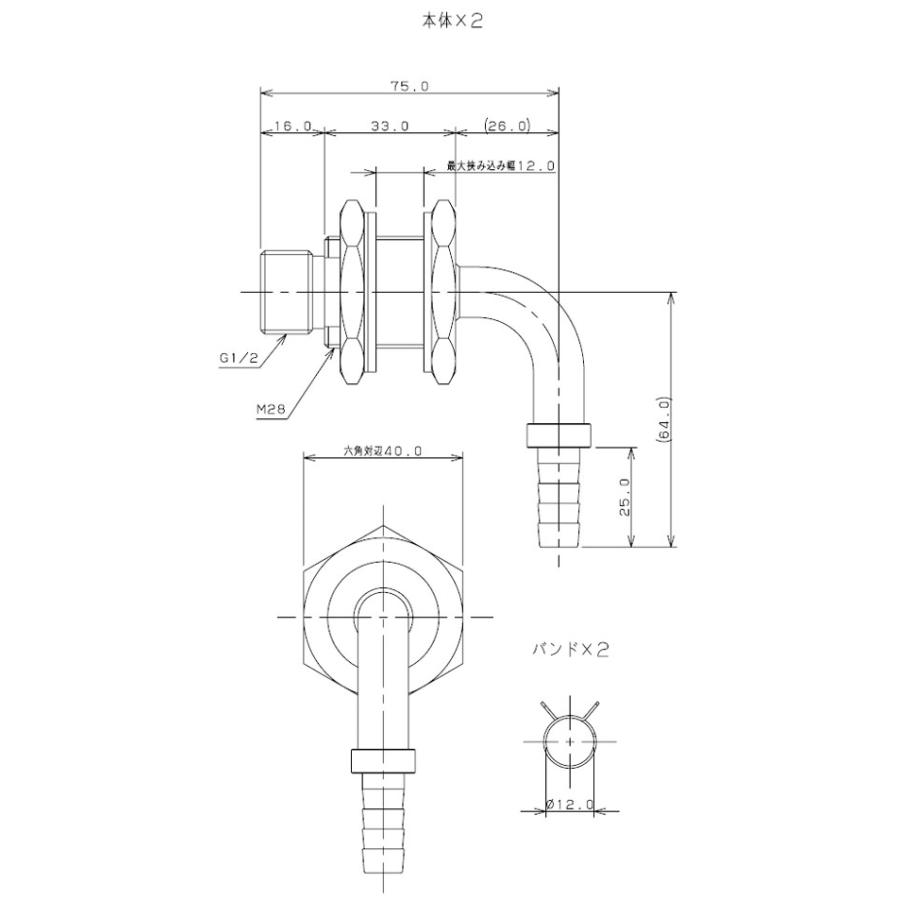

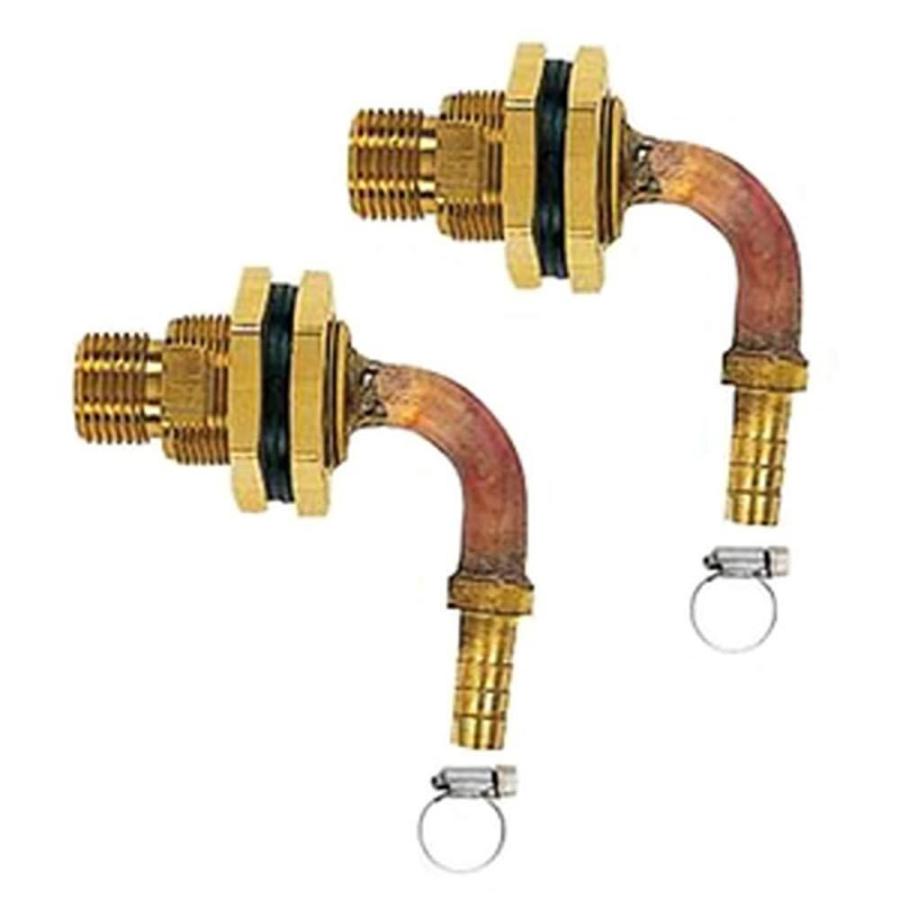

一般に「一口循環口」や「循環アダプター」と呼ばれる部材は、浴槽内側から見えるフィルター付きのフェイスプレートだけでなく、浴槽壁を挟み込んで固定する浴槽追い焚き貫通継手と背面の一体型ボディで構成されています。浴槽のFRPや人工大理石の壁面はわずか数ミリから十数ミリ程度の厚みしかなく、ここを内外から挟み込んで止水性を担保しているのが専用のゴムパッキンです。

水漏れが発生する最大の原因は、パッキンの「ねじれ」や「偏荷重」にあります。締め付け時に金具本体が共回りしてしまうと、パッキンが引きずられてよじれ、微小な隙間が生じます。また、浴槽裏で接続されている追焚き配管接続金具に無理な曲がりや引っ張りのテンションがかかっていると、長期間の使用に伴い金具がわずかに斜めへ傾き、パッキンの圧着力が偏って漏水に至るのです。浴槽内に水が張られているときは水圧で漏れにくく見えても、追い焚きポンプが作動して配管内に負圧や水流が生じた瞬間にエプロン内へじわじわと湯水が漏れ出すケースも多く、発見が遅れやすい点が極めて厄介です。

【規格と互換性】ノーリツ・リンナイ等の寸法確認と接続金具の選び方

交換部材を選定する際、最も注意しなければならないのがノーリツ浴槽貫通金具やリンナイ循環金具の互換性、そして浴槽自体の寸法規格です。給湯器メーカーや部材メーカー（三栄水栓、カクダイ、リビラック等）から多彩なアダプターが販売されていますが、外見が似ていても内部構造や配管接続方式が大きく異なります。

まず確認すべきは、浴槽に開けられている穴の直径です。現在のユニットバスでは浴槽穴あけ径寸法確認を行うと、業界標準として「φ50mm」が主流となっています。しかし、15年以上前の古いユニットバスや一部の輸入浴槽、在来工法からの移行型ではφ45mmやφ55mmなどの特殊寸法が採用されている事例が存在します。穴径に対して金具の胴径が細すぎるとパッキンが正確にセンターへ収まらず、太すぎればそもそも挿入できません。

次に、使用している追い焚き配管の種類に合わせた接続仕様の選択が必要です。現在の主流は樹脂管（架橋ポリエチレン管やポリブテン管の10Aまたは13A）をワンタッチで差し込む「クイックジョイント方式」や「タケノコ差し込みバンド固定方式」、あるいは耐熱強化ホース用継手です。給湯器本体の性能（マイクロバブル機能やウルトラファインバブル機能など）を最大限に活かすためには、給湯器メーカーが指定する純正の追焚き配管接続金具選び方を遵守しなければ、気泡の発生不良や循環流量低下のエラー（給湯器の710や632などの循環異常エラーコード）を招く原因となります。

【実態検証】お風呂の追い焚き配管から水漏れする原因と現場の生の声

給湯器交換工事やリフォームの現場取材を進めると、お風呂の追い焚き配管の水漏れ原因について、多くの設備技術者が「金具そのものの破損よりも、浴槽周辺の作業環境に起因するミスが多い」と口を揃えます。住宅設備メンテナンス担当者の証言やSNS・知恵袋等に寄せられるトラブル相談の実態を分析すると、共通する失敗パターンが浮かび上がってきます。

報道各社や設備工事の専門誌が報じるリフォーム事故事例によると、築15年を超えた戸建て・マンションにおいて「給湯器本体のみを新品に交換し、浴槽内の貫通金具を古いまま流用したところ、1年後に接続口のパッキンが破断してエプロン内部が水浸しになっていた」というケースが頻発しています。給湯器を新しくすると循環ポンプの吐出圧力や水流が改善されるため、長年劣化したパッキンや配管の弱点部分に負荷が集中し、一気に漏水へ発展する構造です。

ネット上のコミュニティでも、「自分でユニットバス配管部材のDIY交換を試みたが、浴槽エプロンを外しても手が入る隙間が5cmしかなく、裏側のナットを締められずに金具を落としてしまった」「パッキンが挟まったまま無理やり締め込んでしまい、翌朝見たら浴槽の水が空になっていた」といった切実な後悔の声が多数確認できます。浴槽の裏側は光が届きにくく、手探りでの手締めになりがちであるため、施工の正確性を視覚的に確認できない点が事故の温床となっています。

一般に知られていない盲点とネットの誤解

DIY情報サイトや動画プラットフォームでは手軽なメンテナンス動画が多数公開されていますが、現場の実態に照らし合わせると危険な誤解が幾重にも存在します。特に以下の2点は、多くの一般ユーザーが陥りがちな重大な盲点です。

第一の誤解は、「水漏れを防ぐためにシリコンコーキング剤やシールテープを大量に塗りたくれば安全」という思い込みです。基本的に、一口循環口循環アダプターの防水は、メーカーが計算し尽くした専用ゴムパッキン（EPDM製など）の均一な面圧によって達成されます。パッキンの接触面にシリコンシーラントを不均一に塗布すると、硬化時に弾性の偏りが生じたり、パッキンが滑って外側へ逃げてしまったりして、かえって止水不良を引き起こします。シールテープが必要なのは配管接続部のテーパーネジ部（R/Rcネジ）などの特定箇所のみであり、浴槽貫通面の挟み込みパッキン部には一切不要です。

第二の誤解は、「手持ちのウォーターポンププライヤーやモンキーレンチで強く締め付ければ十分」という認識です。循環金具の固定リングは樹脂製や薄肉の真鍮製であることが多く、工具の噛み合わせが浅い状態で力任せに回すと、ネジ山を舐めて再起不能になるか、循環金具締め付け専用工具を使用しないことでトルク不足・締めすぎのどちらかに陥ります。締め付けが足りなければ当然水漏れし、締めすぎるとパッキンが押し潰されて千切れ、どちらの結果も漏水につながります。

【実践ガイド】ユニットバス貫通金具・循環アダプターのDIY交換手順と注意点

適切な知識と専用工具、そして作業スペースが確保されている環境であれば、ユニットバス貫通金具の交換方法を順序立てて実践することは可能です。作業を安全かつ確実に行うための標準的なステップは以下の通りです。

作業前の準備として、必ず給湯器の電源を落とし、水道の元栓を閉めた上で浴槽の湯水を完全に排水します。追い焚き配管内に残っている残水も配管接続を外した瞬間に流れ出るため、エプロン内部にタオルや受け皿を配置しておく必要があります。

1. フィルターカバーと内部ボルトの取り外し：浴槽内側から循環金具のステンレスカバー（フィルター）を左に回して外します。現れた本体固定金具のビス、またはセンターボルトを緩めて取り外します。
2. 旧金具の撤去と壁面清掃：浴槽裏面のエプロン側から接続配管（往き・戻り）のクリップやナットを外し、配管を金具から引き抜きます。その後、浴槽内から金具本体を引き抜きます。この際、浴槽穴の周囲に付着した湯垢、スケール、古いゴムパッキンの残骸をパーツクリーナーや中性洗剤で完全に除去し、平滑な面を露出させます。汚れが残っていると微小な漏水経路となります。
3. 新品金具とパッキンのセッティング：新しいユニットバス貫通金具パッキンの向き（裏表や浴槽内側・外側の指定）を確認し、金具本体に正しく装着します。挟み込み時にパッキンが斜めに噛み込まないよう、センター位置を厳密に合わせます。
4. 専用工具による均一な締め付け：浴槽内側から金具を差し込み、裏側から締め付けナットをセットします。メーカー指定の循環金具締め付け専用工具を用い、規定トルクに達するまで均等に締め込みます。本体が共回りしないよう、表側から金具をしっかりと保持することがポイントです。
5. 配管の再接続と通水・漏水テスト：追い焚き配管を接続金具にカチッと音がするまで確実に差し込み、抜け防止ピンやバンドを正しく固定します。元栓を開けて浴槽に穴の上部まで水を張り、まずは静止状態でエプロン内部から金具周辺・配管接続部に1滴の滲みもないかを目視およびペーパータオル等で確認します。続いて給湯器を稼働させて「自動湯はり」および「追い焚き」を実施し、水圧変動時にも漏水がないことを確認して完了となります。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

ユニットバスの貫通金具交換において、自分で作業を行うべきか、プロの設備業者に依頼すべきかの明確な境界線は「浴槽裏面のアクセス環境」と「配管の劣化状態」にあります。

【DIY交換に向いている人の条件】

• ユニットバスのエプロン（前面パネル）が工具なし、または簡単なビス留めで容易に全面取り外せる構造であること。
• 浴槽裏側に十分な作業空間があり、配管と金具の接続部を目視および両手で確実に確認・作業できること。
• 既存の配管（架橋ポリエチレン管等）に十分な柔軟性があり、硬化やひび割れが見られないこと。
• 各メーカー指定の循環金具締め付け専用工具を用意できること。

【専門業者への依頼を強く推奨するケース】

• エプロンが固定されていて外せないタイプのユニットバス（点検口が極小、あるいは浴槽一体型構造）。
• マンション等の集合住宅で、万が一の階下漏水時に損害賠償リスクが極めて高い環境。
• 追い焚き配管が銅管のロウ付け接続や、手で触れると崩れるほど劣化した古いゴムホースである場合。
• 浴槽の穴径が特殊で、新たにFRPの拡管加工や閉塞工事が必要となるケース。

【ユニットバス貫通金具】に関するよくある質問（FAQ）

Q1：循環アダプターと貫通金具は同じものですか？
A1：ほぼ同義として使われますが、厳密には「循環アダプター」が浴槽内のお湯を循環・噴出させる機能部分全体を指すのに対し、「貫通金具（貫通継手）」は浴槽壁を水密に貫通して裏面の配管と接続する金物構造そのものを指します。市販の交換部材セットには、これらが一体となったAssy（アッセンブリ）品としてパッケージされているのが一般的です。

Q2：浴槽の水が減る原因が貫通金具のパッキンか確かめる方法はありますか？
A2：浴槽に循環口の上部まで水を張り、水位の低下が「循環金具の穴の下端ライン」でピタリと止まる場合、貫通金具のパッキン不良または追い焚き配管系統からの漏水である可能性が極めて濃厚です。排水栓のパッキン不良であれば底まで完全に水が抜けるため、水位が止まる位置で原因部位を特定できます。

Q3：ノーリツの給湯器にリンナイ製の循環アダプターを接続しても問題ありませんか？
A3：標準的な追い焚き機能のみを持つ一般的な一口循環口（無極性タイプ）であれば、基本構造は共通しているため物理的な接続および給湯機能に問題が生じることは稀です。ただし、マイクロバブル機能や自動配管クリーン機能など、特定の水流制御を伴うハイグレード給湯器の場合は、メーカー指定の純正アダプターを使用しないと気泡が発生しない、あるいはエラー停止する原因となります。

Q4：締め付け工具なしでプライヤー等で代用して交換できますか？
A4：おすすめできません。市販のプライヤーでは金具の溝に均等にトルクをかけることができず、樹脂リングの破損や金具の共回りを引き起こします。結果として締め付け不足による漏水や、パッキンの破損を招く事故が多発しています。専用の締め付け金具工具は数千円程度で入手可能であるため、DIYを行う場合でも必ず専用工具を使用してください。

まとめ：水漏れリスクを防ぐ確実な部材選定と施工管理

ユニットバスの貫通金具は、一見すると浴室内の小さなパーツに過ぎませんが、お風呂の快適性と住宅の安全性を水際で支えている極めて重要な接合部です。経年劣化によるパッキンの硬化や、サイズ違いの部材による無理な接続は、目に見えない浴槽裏での長期漏水という最悪の事態を招きます。

交換を検討する際は、まずご自宅のユニットバスの穴径や配管規格、そしてエプロン内部のアクセス性を冷静に見極めることが第一歩です。適切な適合部材を選定し、確実な締め付けトルク管理を行うことが、長期にわたる安心のバスライフを維持するための絶対条件となります。 （出典: ユニット バス 貫通 金具（Yahoo!ニュース））
