単管直線ジョイントの強度と規格徹底比較！足場禁止の真相と選び方

DIYでの小屋やガレージ製作からプロの建築現場まで、幅広い用途で活用される外径48.6mmの単管パイプ。パイプ同士をまっすぐつなぎ合わせる「単管直線ジョイント」は骨組みの延長に不可欠な部材ですが、構造や規格によって耐えられる力は全く異なります。誤った部材選定や施工を行うと、強風や荷重に耐えきれず思わぬ破損事故を招く危険性があります。

特に建設業界で話題に上る「ボンジョイントの使用禁止問題」をはじめ、仮設工業会の認定基準や許容荷重の目安など、安全に関わるルールは事前に把握しておかなければなりません。2026年現在の安全基準やホームセンターでの流通事情を踏まえ、直線継手の種類ごとの強度差や失敗しない正しい選び方を詳しく整理してお届けします。

📌 【この記事の重要ポイントまとめ】

• 要点1：単管パイプの直線ジョイントには「ピン付き差し込み式」「スリーブ式」「ねじ込み式」などがあり、それぞれ引張強度や曲げ耐力の特徴が異なる。
• 要点2：かつて普及した「ボンジョイント」は引張強度の弱さから労働安全衛生規則に基づき仮設足場での使用が禁止されており、現在現場では認定直線継手の使用が義務付けられている。
• 要点3：DIY用途では美観と施工性に優れた「かん太」が好評を得ており、安全な強度を確保するには適切な締め付けトルク（35〜45N・m目安）の管理が欠かせない。

【2026年最新】単管パイプ直線ジョイントの規格と延長継手の種類

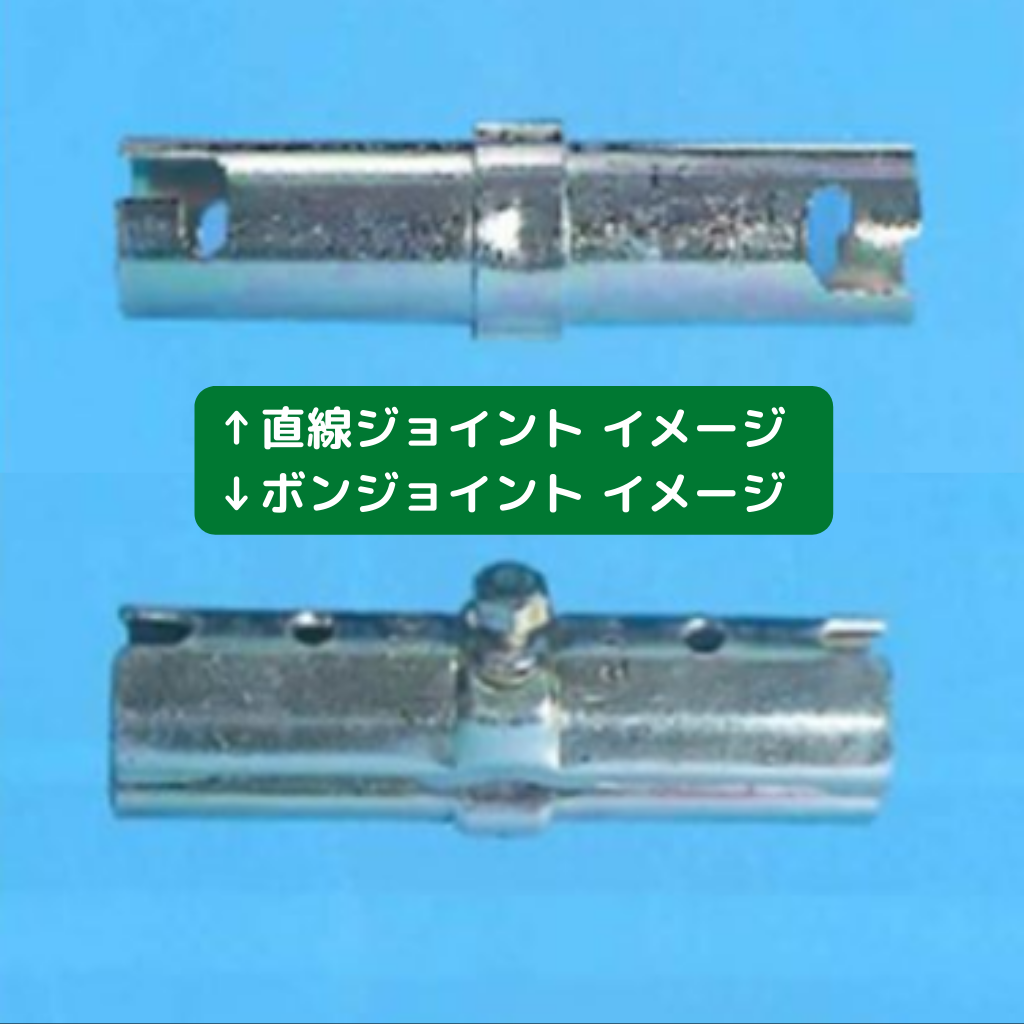

ホームセンターや資材店に並ぶ単管パイプ（外径48.6mm）の接続金具には、構造の違いによって複数の延長継手が存在します。最も標準的なタイプが、パイプ内部に差し込んで中央のピンをパイプの肉厚部分に引っ掛ける「直線継手（ピン付き差し込み式）」です。パイプ内部に芯材を入れ、ボルトを締め込むことで内部のクサビが広がり、パイプ内壁を強力に圧着固定する仕組みを備えています。

一方、パイプの外側から包み込むように固定する「スリーブ型外締め継手」や、ビス・六角穴付きボルトで固定する工作用継手など、用途に応じたバリエーションも豊富です。パイプの肉厚（1.8mmの軽量管、2.4mmの従来規格管）によって適合する金具のインナー径が微細に異なる場合があるため、使用するパイプ規格との整合性を確認することが基本となります。

なぜ「ボンジョイント」は足場禁止なのか？知っておくべき安全基準の真相

単管パイプの延長金具を調べる際、必ず注意喚起されるのがボンジョイントの足場使用禁止というルールです。ボンジョイントは中央のボルトを回すだけでパイプ内部から手軽に突っ張って固定できる便利な部材として、昭和から平成初期にかけて広く流通しました。しかし、構造上「圧縮力」には耐えられるものの、パイプが引き抜かれる方向の「引張強度」が極めて低いという致命的な弱点を持っています。

強風によるあおりや作業員の荷重移動によって足場が揺れた際、ボンジョイントが抜け落ちて足場全体が倒壊する重大事故が過去に多発しました。これを受けて厚生労働省の労働安全衛生規則および仮設工業会の安全基準において、吊り足場・張り出し足場・本足場などの仮設足場でのボンジョイント使用は完全に禁止されました。現在、人が乗る足場や高所構造物の施工では、必ず「社団法人仮設工業会認定品」の直線ジョイントを使用することが法律・安全管理上の絶対条件です。

単管パイプジョイントの強度比較｜引張強度と許容荷重のリアルな数値

構造物の安全性を担保するためには、各種ジョイントが持つ力学的数値を把握することが欠かせません。仮設工業会の認定基準を満たすプロ仕様の直線ジョイントと、簡易的なボンジョイントでは以下のような明確な性能差が存在します。

【主要な直線ジョイントの強度目安】
・仮設工業会認定 直線ジョイント：引張許容荷重 約5.0kN（約510kgf）以上／引張破断強度 10kN（約1,000kgf）超
・ボンジョイント（非認定品）：引張破断強度 わずか0.5〜1.5kN（約50〜150kgf程度）で容易に脱落
・DIY用外締め・ボルト固定継手：製品仕様により異なるが、適正トルク時で引張耐力 約3.0〜6.0kN

認定品の直線ジョイントは、ボルトを規定の締め付けトルク（35〜45N・m）で締め付けることで、パイプ本来の強度に近い一体性を発揮します。逆に、トルク不足では抜け落ちの原因になり、過剰なトルクで締めすぎるとジョイント内部のネジ山やボルト本体を破損させ、耐荷重が著しく低下するため正確なトルク管理が求められます。

DIYで大人気「かん太」直線ジョイントの評判とホームセンター価格事情

プロの仮設現場だけでなく、近年は家庭菜園の棚、薪棚、簡易ガレージ作りなどDIY分野でも単管パイプの需要が急増しています。その中で圧倒的な支持を集めているのが、ジョイント工業が展開する「かん太」シリーズの直線ジョイント（S-1-3Bなど）です。

従来の仮設金物のような無骨な突起ボルトがなく、六角レンチ（止めネジ）でスマートにパイプを連結できるため、「見た目がスタイリッシュで美しい」「出っ張りがなく安全に作業できる」とユーザーの間で高い評判を獲得しています。防錆性能に優れた溶融亜鉛めっき処理が施されており、屋外での長期使用でもサビに強い点が特徴です。

ホームセンター（コメリ、カインズ、コーナン等）における実売価格相場は以下の通りです。
・仮設工業会認定 ピン付き直線ジョイント：300円〜500円前後
・ボンジョイント（非足場用）：200円〜350円前後
・「かん太」直線継手（止めネジ式）：700円〜1,200円前後
・外締めスリーブ型マルチジョイント：600円〜1,000円前後
価格の安さだけで選ばず、人が載るのか、屋根の雪荷重がかかるのかといった用途に合わせて適正な部材を選び出す視点が不可欠です。

単管直線ジョイントの使い方と失敗しないDIY施工手順

DIYで単管パイプを直線に延長する際、ぐらつきや歪みを防ぐための正しい施工手順を押さえておきましょう。

1. パイプ端面の切断バリ取りと確認
高速切断機やパイプカッターで切断した単管パイプの内側には鋭利なバリが残ります。内挿式の直線ジョイントを挿入する際、バリが引っかかると奥までしっかり差し込めません。必ずヤスリやリーマーでバリを取り除いておきます。

2. ピンの位置合わせと深さの確保
ピン付き差し込みタイプを使う場合、パイプ両端をジョイント中央のストッパーピンまで均等に差し込みます。片側に偏った状態で締め付けると十分な保持力が得られません。

3. 適切な工具による均等な締め付け
締め付けには17mmのラチェットレンチやトルクレンチを使用します。インパクトドライバーを使用する場合は、締め込みすぎによるボルトの破断やネジ山潰れに注意し、最後は手動工具で規定の締まり具合を確認するのが確実です。

4. 筋交い（ブレース）による横揺れ補強
どれほど強固な直線ジョイントを使用しても、パイプ接続部は一本の無垢パイプに比べて曲げ強度が低下します。柱や梁を直線ジョイントで延長した箇所には、直交クランプや自在クランプを活用して斜めの筋交いを追加し、曲げモーメントを分散させる構造設計を心がけてください。

【単管直線ジョイント】に関するよくある質問（FAQ）

Q1：単管パイプを縦に延長して柱にする場合、どの直線ジョイントを使うべきですか？
A1：仮設足場基準を満たす「仮設工業会認定のピン付き直線ジョイント」が最も信頼性に優れています。垂直荷重だけでなく、風圧や振動による抜け・曲げに対応するため、継手付近に必ず水平材やつなぎ材を配置して補強してください。

Q2：ボンジョイントはDIYの小屋や棚作りなら使っても問題ありませんか？
A2：法律上の禁止規定は「労働安全衛生規則上の仮設足場」ですが、人が上に乗る構造物や、強風で引き抜き方向の力が加わる屋根の柱などへの使用は極めて危険です。地面に直置きする簡単な囲いや、圧縮力しかかからない仮設フェンスの控え程度にとどめ、重要な構造部には認定ジョイントや「かん太」などの信頼できる継手を使用することをおすすめします。

Q3：ジョイント部分の締め付けトルクは手締めで感覚的に締めても大丈夫ですか？
A3：手の感覚だけで作業すると、締め付け不足による抜け落ちや、力任せの締めすぎによるボルト破損が発生しやすくなります。安全を期すならトルクレンチを使用し、メーカー指定の35〜45N・mを目安にしっかりと管理することが推奨されます。

まとめ：用途に応じた正しいジョイント選定で安全な構造物づくりを

単管パイプをつなぐ直線ジョイントは、一見どれも似たような金具に見えますが、内部構造や引張強度、安全基準には決定的な違いが存在します。安易なコスト削減や手軽さだけで部材を選ぶと、思わぬ破損や事故を招く要因になりかねません。

高所作業や重量物が関わる現場では仮設工業会認定の直線ジョイントを、デザイン性や組み立てやすさを重視するDIYでは「かん太」などの専用金物を適材適所で使い分けることが肝要です。正しい部材選定と適正な締め付けトルクを守り、安心・安全な単管構造物の製作を進めてください。 （出典: 単 管 直線 ジョイント（Yahoo!ニュース））
