過電圧保護の要！ピーククリッパ回路の仕組みと設計計算法を完全解説

アナログ回路設計やセンサーインターフェースの現場において、信号の振幅を安全な許容範囲内に収める「ピーククリッパ回路」は、過電圧保護や波形整形の基本として極めて高い実用性を誇ります。マイコンのADC入力や高周波アンプの前段など、想定外のサージや過大信号による回路破壊を防ぐ防波堤として、今なお設計現場で欠かせない回路技術の一つです。

しかし、実際の設計段階では「ダイオードの順方向電圧による誤差」や「バイアス電圧の計算ミス」、さらには「クランプ回路との混同」によるトラブルが後を絶ちません。本稿では、基本動作の物理的なメカニズムから具体的な計算式、オペアンプを用いた高精度回路の構成手法まで、実務に直結する知識を徹底的に解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：ピーククリッパ回路はダイオードのスイッチング特性を利用し、特定のスレッショルドを超えた信号ピークを瞬時に削り取る波形整形回路です。
• 要点2：クランプ回路が波形の形状を保ったまま直流電位（オフセット）をシフトさせるのに対し、クリッパ回路は振幅の一部を切り捨てる点で動作目的が根本から異なります。
• 要点3：バイアス電源の追加やツェナーダイオード、オペアンプ回路の導入により、ミリボルト単位の精密制御から正負両側のピーククリップまで自在に設計可能です。

【基本構造】ピーククリッパ回路の仕組みとリミッタ回路の動作原理

ピーククリッパ回路（別名：リミッタ回路）の基本動作は、ダイオードが持つ「特定の電圧（順方向電圧 $V_F$）を超えると急激に電流を流す」という非線形なスイッチング特性に基づいています。信号線に対してダイオードと抵抗を適切に配置することで、基準値を超える電圧をグラウンドや電源ラインへ逃がし、出力電圧のピークを一定値以下に抑え込みます。

シリコンダイオードをベースにした最も単純な並列型クリッパ回路では、入力信号がダイオードのアノード側に印加されます。入力電圧がダイオードの立ち上がり電圧（約0.6V〜0.7V）未満の領域ではダイオードはオフ状態を維持し、入力信号はそのまま出力へ伝達されます。一方、入力電圧が$V_F$を超えた瞬間にダイオードが導通状態（オン）へと切り替わり、出力端子の電圧は$V_F$のレベルで完全に頭打ちとなります。

この瞬時に電圧上昇を食い止める振る舞いこそが、リミッタ回路の動作原理そのものです。入力信号の振幅がどれほど増大しても、出力は設定された上限値を超えられないため、後段に接続された繊細な半導体素子を破壊的な電圧から確実にガードします。

【図解で納得】ダイオードクリッパ回路の入出力波形と電子回路の波形整形

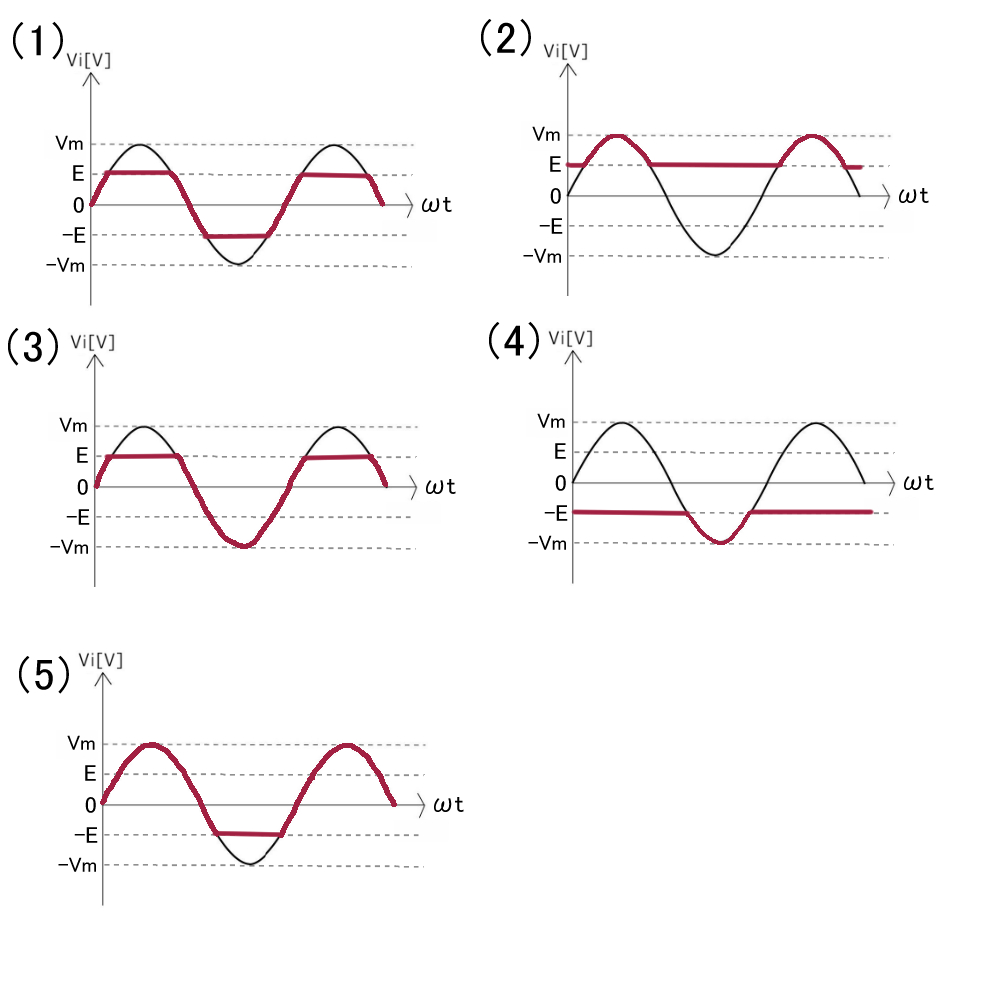

ピーククリッパ回路による信号の変化を理解するには、正弦波を入力した際の伝達特性と波形の崩れ（整形プロセス）を追うのが最も確実です。回路構成によって「正のピーク」を切り取るか、「負のピーク」を切り取るかを自由に選択できます。

正の半サイクルを切り落とす「正クリッパ」では、ダイオードのカソードをグラウンドに接続します。入力が正の極性に振れて$V_F$を上回るとダイオードが導通し、出力波形の山の部分が平坦にスライスされます。反対に、ダイオードの向きを反転させてアノードを接地すると、負の半サイクルが約-0.7Vで切り取られる「負クリッパ」として機能します。

このように、入力波形の上下いずれか、あるいは双方を意図的に平坦化させる処理を電子回路における波形整形と呼びます。単に過電圧を防ぐだけでなく、正弦波から疑似的な矩形波（方形波）を生成するコンバータ用途や、通信機器における過度な変調成分を取り除く前処理としても広く活用されています。

【混同注意】クリッパ回路とクランプ回路の決定的な違いとは？

名称の響きが似ていることから、電子回路の初学者が最も混同しやすいのが「クリッパ回路」と「クランプ回路」の相違点です。両者はどちらもダイオードを使用しますが、回路の目的と出力波形の性質は完全に対極に位置します。

両者の違いを一言で整理すると以下の通りです。

• クリッパ回路（Clipper）：波形の一部を「切り落とす」回路。振幅の最大値・最小値を強制的にカットするため、波形そのものに歪みが生じます（振幅制限が目的）。
• クランプ回路（Clamper）：波形の形状を「保ったまま移動させる」回路。コンデンサとダイオードを組み合わせ、波形のピーク位置を特定の直流電位（DCレベル）に固定（クランプ）します（オフセット調整が目的）。

クランプ回路ではコンデンサの電荷保持能力を利用して入力信号全体の電位を上下にシフトさせるため、元の交流波形に含まれる情報（ピーク・ツー・ピーク電圧）はそのまま維持されます。これに対し、クリッパ回路は設定値を超えた部分を容赦なく削ぎ落とすため、波形の情報量は減少します。設計現場では「波形を削りたいのか（クリッパ）」、「基準電位を持ち上げたいのか（クランプ）」を用途に応じて明確に区別しなければなりません。

【設計の要】バイアス付きクリッパ回路の計算式と正負ピーククリップの実装

ダイオード単体で構成されたクリッパ回路は、クリップ電圧がダイオード固有の$V_F$（約0.7V）に固定されてしまうため、実務上の自由度が限られます。任意の電圧レベルで信号をクリップさせたい場合に必須となるのが、直流電源を直列に挿入したバイアス付きクリッパ回路です。

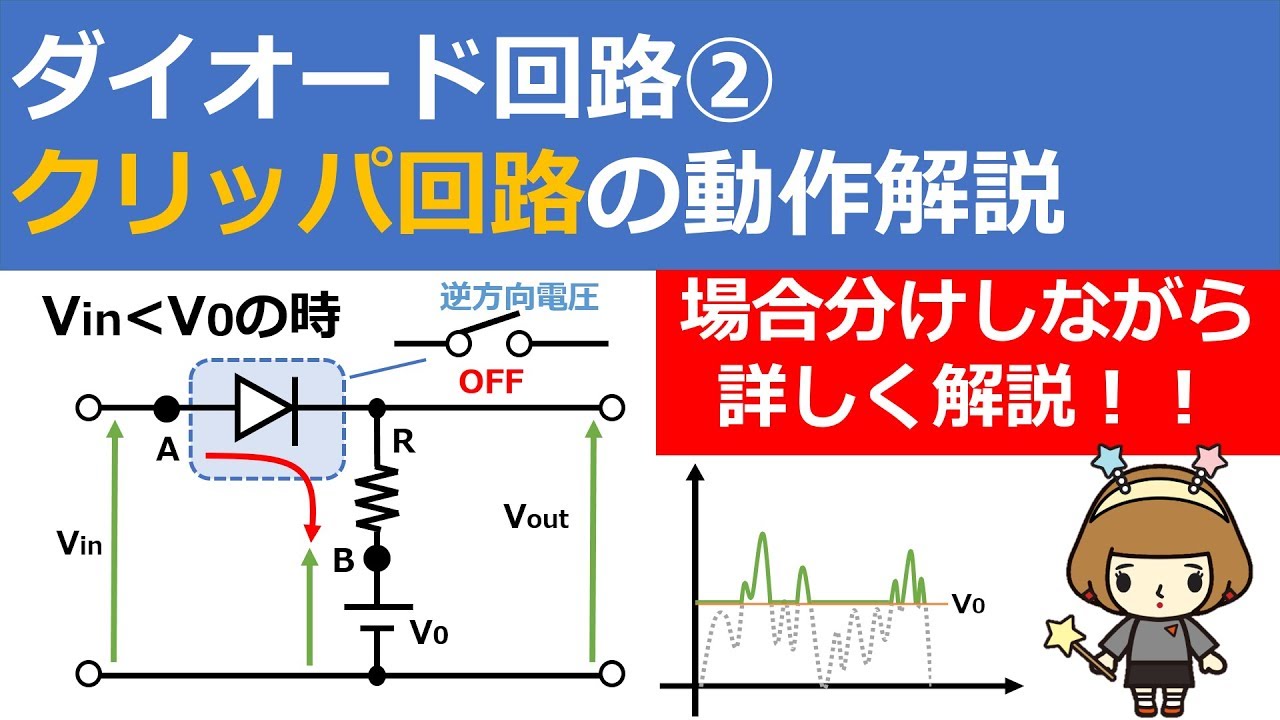

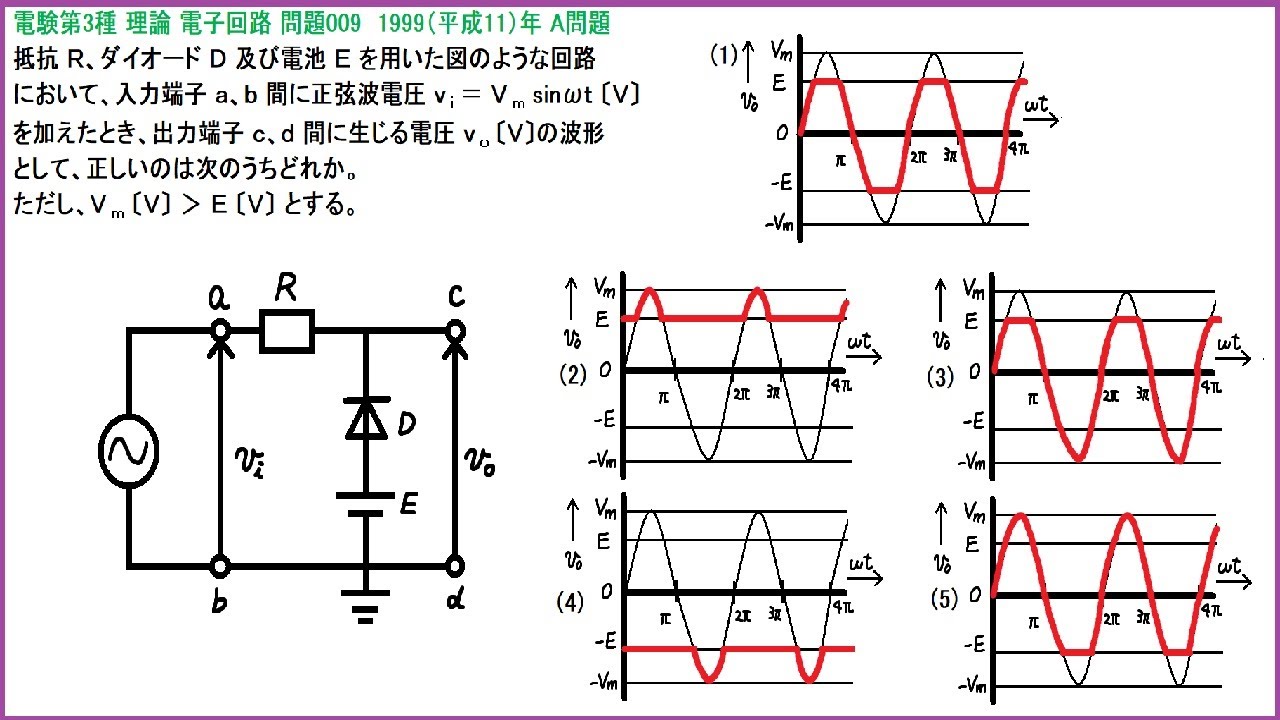

正のバイアス電圧 $V_B$ をダイオードのカソード側に印加した場合、ダイオードが導通するための条件は「入力電圧 $V_{in}$ が $V_B + V_F$ を超えたとき」へと変化します。このときの出力電圧 $V_{out}$ を導き出す計算式は次のようになります。

【入力電圧がスレッショルド未満の場合（非導通時）】
$V_{out} = V_{in}$

【入力電圧がスレッショルドを超えた場合（導通時）】
$V_{out} = V_B + V_F$

さらに、信号の上下両方の振幅を一定範囲に収めたい場合は、逆並列に接続した2系統のバイアス回路を組み合わせることで正負ピーククリップ回路（スライサ回路）を構成します。上限を $V_{B1} + V_F$、下限を $-(V_{B2} + V_F)$ に設定すれば、入力信号がどんなに暴れても出力振幅は厳密に指定されたウィンドウ内に閉じ込められます。

【応用回路】ツェナーダイオードやオペアンプを用いた高精度クリッパの威力

ディスクリート部品を用いた基本回路だけでなく、用途に応じた高精度化や省スペース化のアプローチも存在します。代表的なのが「ツェナーダイオード」および「オペアンプ」を活用した回路設計です。

2本のツェナーダイオードを互いに逆向き（アノード同士またはカソード同士）に直列接続した回路は、部品点数を極限まで減らしながら正負ピーククリップを実現する定番の手法です。正の電圧に対しては一方のダイオードがツェナー降伏（$V_Z$）を起こし、もう一方が順方向導通（$V_F$）となるため、クリップ電圧は$V_Z + V_F$となります。負の電圧に対しても全く対称に動作するため、極めてコンパクトに対称リミッタを構築できます。

一方で、ダイオード本来の $V_F$（約0.7V）による電圧降下や温度ドリフトが許容されない微小信号処理では、オペアンプを用いたアクティブ・クリッパ回路（理想ダイオード回路）が威力を発揮します。オペアンプの負帰還ループ内にダイオードを組み込むことで、オペアンプの高いオープンループゲインが $V_F$ の影響を事実上打ち消します。これにより、ミリボルト単位の超低電圧であっても理論値通りの鋭角なクリッピング特性が得られます。

【実務応用】過電圧保護回路としてのダイオード活用と歪み対策のツボ

実際のハードウェア設計において、ピーククリッパの原理は過電圧保護回路の根幹として日常的に使われています。特に3.3Vや5V駆動のマイコンにおけるA/Dコンバータ入力端子では、許容電源電圧（$V_{DD} + 0.3\text{V}$ など）を超えるサージが侵入すると内部ラッチアップや素子破壊を引き起こします。信号ラインと電源・グラウンド間にダイオードを配置する「レール・ツー・レール・クリッパ」は、まさにこの被害を防ぐための標準的な防護策です。

実務設計で失敗を避けるためのツボは以下の3点に集約されます。

• ショットキーバリアダイオード（SBD）の選定：一般的なシリコンダイオードよりも順方向電圧が低く（約0.2V〜0.3V）、スイッチングスピードが極めて速いため、急峻なサージに対する保護応答性に優れます。
• 接合容量（寄生容量）による高周波信号の劣化：ダイオード内部の寄生容量が大きいと、保護対象である高速通信ラインの信号がなまり、伝送エラーの原因になります。高周波回路では低容量タイプの保護素子を選択しなければなりません。
• 意図しない高調波歪みの発生：クリッパ回路は意図的に信号の頂点を押し潰す非線形回路です。オーディオやセンシングなど線形性が重視される経路に配置する場合、通常動作領域では絶対にダイオードが導通しないよう、バイアス電圧に十分なマージンを確保する必要があります。

【ピーククリッパ回路】に関するよくある質問（FAQ）

Q1：ショットキーバリアダイオード（SBD）と通常のシリコンダイオードはどのように使い分けるべきですか？
A1：過電圧保護を主目的とする場合は、順方向電圧降下が小さく（約0.2〜0.4V）応答速度の速いSBDが適しています。マイコンの入力ピン保護など、許容電圧マージンが狭い箇所で強みを発揮します。一方、通常のシリコンダイオード（1N4148など）は逆方向漏れ電流（リーク電流）が非常に小さいため、高温環境下での微小電流測定回路などに適しています。

Q2：クリッパ回路を通した正弦波波形にノイズが乗るように見えるのはなぜですか？
A2：波形の頭を平坦にカットする動作は、数学的には「無限の奇数次高調波」を発生させる処理と同義です。オシロスコープ等で観察した際、クリップ部分の角が急峻に変化することで高周波成分が強調され、ノイズやリンギングのように見える場合があります。後段にローパスフィルタ（LPF）を配置することで、この不要な高調波成分を除去できます。

Q3：電流制限抵抗（直列抵抗）の抵抗値はどのように決めればよいですか？
A3：ダイオードの最大許容順方向電流（$I_F$）と信号源の駆動能力のバランスで決定します。抵抗値が小さすぎるとダイオード導通時に過大電流が流れて部品が焼損する恐れがあり、逆に大きすぎると浮遊容量との組み合わせでローパスフィルタが形成され、本来の信号波形がなまってしまいます。一般的には数100Ω〜数10kΩの範囲で設計されます。

まとめ：回路設計における波形整形とトラブル防止のロードマップ

ピーククリッパ回路は、シンプルなダイオードと抵抗の組み合わせから、オペアンプを用いたアクティブ回路まで、幅広いバリエーションを持つ極めて実用的な回路です。単に入力波形を削るだけでなく、過大電圧サージからマイコンや高感度アンプを確実に保護するディフェンスの要としても機能します。

回路の成否を分ける鍵は、順方向電圧 $V_F$ の影響を正確に見積もること、そして用途に応じた適切なダイオード（SBD、ツェナーダイオードなど）を厳選することにあります。信号品質の維持と素子保護のバランスを綿密に計算し、信頼性の高い堅牢なハードウェア設計を実現させてください。 （出典: ピーク クリッパ 回路（Yahoo!ニュース））
