材料力学の核心「フックの法則」を解剖！応力とひずみ・計算の全貌

ものづくりの設計現場や構造解析において、安全で壊れない製品を生み出すための絶対的な拠り所となるのが「フックの法則」です。高校物理で習う「ばねの伸び」の式という印象が強いかもしれませんが、材料力学におけるフックの法則は、あらゆる構造部材の微小変形を予測する極めて強力な理論として君臨しています。

構造物の軽量化と高剛性化が極限まで求められる開発環境下でも、CAE（計算機援用工学）解析の根底には常にこの基本原則が存在します。部材に荷重がかかった際、なぜ力と変形が直線的な比例関係を保つのか、そしてその関係はどこまで通用するのか。材料力学の基礎を支える理論的背景から実務計算への応用まで、技術者が押さえるべきポイントを徹底的に整理しました。

📌 【この記事の重要ポイントまとめ】

• 要点1：材料力学のフックの法則（$\sigma = E\epsilon$）は、部材の形状に左右されない「材料固有の変形特性」を表す基本式である。
• 要点2：応力とひずみが比例するのは原子間結合のポテンシャルによるものであり、その適用範囲は「比例限度」までに限られる。
• 要点3：ヤング率・ポアソン比・横弾性係数の相関を把握することで、引張・圧縮だけでなくせん断変形の精密な設計計算が可能になる。

【基礎理解】材料力学におけるフックの法則とは？ばね定数との決定的な違い

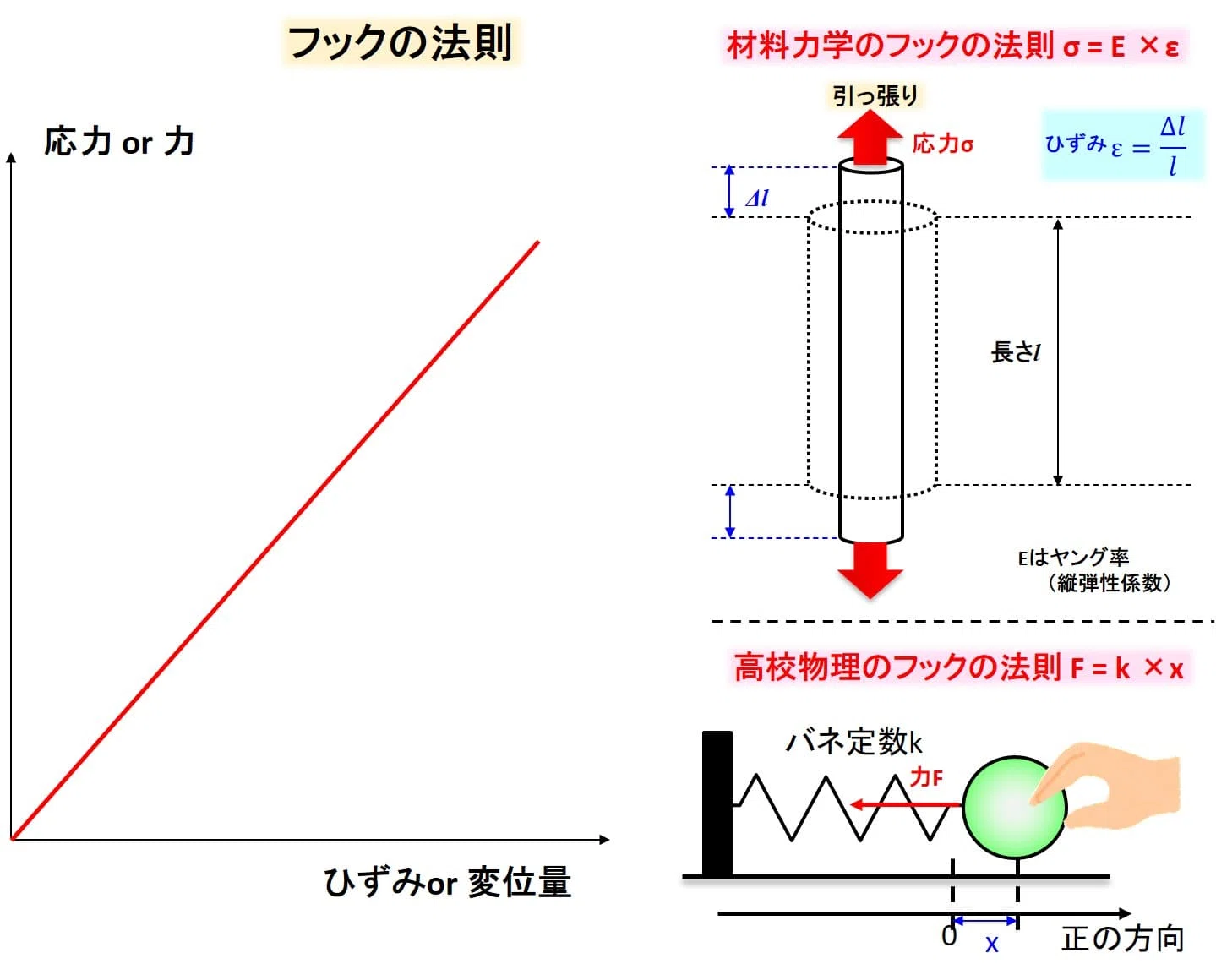

中学校や高校の物理で登場するフックの法則は、$F = kx$（力 ＝ ばね定数 × 伸び）という形で広く知られています。この式は「特定の形状を持ったばね全体」の巨視的な挙動を示すものに過ぎません。これに対し、材料力学基礎で扱うフックの法則は、材料の断面形状や長さといった幾何学的寸法を排除し、材料そのものの内部状態に着目します。

材料力学では、外力によって部材内部に生じる単位面積あたりの内力である応力（$\sigma$）と、元の寸法に対する変形割合を示す無次元量のひずみ（$\epsilon$）を用います。この両者の間に成り立つ関係式こそが、材料力学におけるフックの法則です。

$$\sigma = E\epsilon$$

ここで $E$ は縦弾性係数（ヤング率）と呼ばれ、変形のしにくさ（剛性）を示す材料固有の物性値です。ばね定数 $k$ が部材の太さや巻き数によって変わるのに対し、ヤング率 $E$ は形状を変えても材料が同じであれば一定の値を保ちます。この「形状依存からの脱却」こそが、ばね定数との違いであり、あらゆる機械構造物へ普遍的に適用できる理由です。

【なぜ比例するのか】原子間結合から読み解く応力とひずみのメカニズム

外力を加えた際、なぜ応力とひずみは綺麗な直線関係を描くのでしょうか。その根本的な答えは、金属などの固体を構成する原子同士の結合力にあります。

固体材料の内部では、隣り合う原子同士が引き合う引力と、近づきすぎた際に反発する斥力が釣り合う「安定位置（平衡距離）」に整列しています。この平衡状態にある原子を微小に変位させようとすると、元の位置に引き戻そうとする復元力が働きます。原子間のポテンシャルエネルギー曲線を平衡点近傍で近似すると放物線を描くため、作用する力（応力）と変位量（ひずみ）は極小変形の範囲において数学的に美しい正比例関係を形成します。

つまり、フックの法則が成立している状態とは、「原子間の微細なばねが伸縮している状態」そのものです。外力を取り除けば原子は自律的に元の平衡位置へ戻るため、巨視的にも永久変形を残さず元の形状へ完全に復帰します。

【重要パラメータ】縦弾性係数（ヤング率）とポアソン比の定義と計算手順

構造部材の変形量を予測するヤング率計算において、材料定数の正確な把握は不可欠です。ヤング率は応力ひずみ線図における比例区間の傾きを表し、数値が大きい材料ほど「変形しにくい高剛性材料」と評価されます。

代表的な工業材料のヤング率は以下の通りです。

• 一般構造用圧延鋼材（SS400など）： 約 $206 \text{ GPa}$
• アルミニウム合金（A6061など）： 約 $69 \text{ GPa}$
• チタン合金（Ti-6Al-4Vなど）： 約 $105 \sim 115 \text{ GPa}$
• 無酸素銅（C1020など）： 約 $115 \sim 125 \text{ GPa}$

棒材を軸方向に引っ張ると、長さが増加すると同時に軸と直交する横方向の寸法（幅や直径）は細くなります。この縦ひずみ（$\epsilon_L$）と横ひずみ（$\epsilon_T$）の絶対値比率をポアソン比（$\nu$）と呼びます。

$$\nu = -\frac{\epsilon_T}{\epsilon_L}$$

一般的な金属材料のポアソン比はおよそ $0.25 \sim 0.35$ の範囲に収まります。3次元的な応力状態を正確に解く際には、ヤング率だけでなくポアソン比を組み合わせた多軸フックの法則を用いる必要があります。

【変形の限界線】応力ひずみ線図で見極める比例限度・弾性限度・降伏点・引張強さ

フックの法則は無限に成り立つわけではありません。荷重を増やし続けた際の材料挙動を示す応力ひずみ線図には、設計者が厳格に区別すべき複数の境界値が存在します。

比例限度と弾性限度は混同されやすい概念ですが、力学的な意味は明確に異なります。

• 比例限度（Proportional Limit）： 応力とひずみが完全な直線関係（フックの法則）を維持できる最大応力。
• 弾性限度（Elastic Limit）： 力を除荷した際に永久ひずみ（塑性変形）が残らず、元の寸法に戻る限界応力。比例限度よりわずかに高い位置にあるが、実測が極めて難しいため実務上は比例限度と同一視されることが多い。
• 降伏点（Yield Point）： 応力をほとんど増やさなくてもひずみが急激に増大し始める境界。明確な降伏点を示さない非鉄金属などでは、0.2%耐力が基準として用いられる。
• 引張強さ（Tensile Strength）： 材料が破断に至るまでに耐えうる最大公称応力。

機械設計の基本原則は、通常の使用条件下において発生応力を「降伏点」あるいは「比例限度」よりも十分に低い安全領域（許容応力以内）に留めることです。ひとたび比例限度を超えればフックの法則は破綻し、部材には元に戻らない塑性変形が発生します。

【せん断変形への応用】せん断応力と横弾性係数（G）の関係性

フックの法則は、部材を引き伸ばす引張応力だけでなく、面をすべらせるように作用するせん断応力と横弾性係数の間にも成り立ちます。

材料にせん断応力 $\tau$ が作用した際のせん断ひずみ（角度変化）を $\gamma$ とすると、せん断に対するフックの法則は次式で表されます。

$$\tau = G\gamma$$

ここで $G$ は横弾性係数（せん断弾性係数 / 剛性率）と呼ばれます。等方性材料においては、縦弾性係数 $E$ とポアソン比 $\nu$ の間に以下の厳密な関係式が成立します。

$$G = \frac{E}{2(1 + \nu)}$$

例えば、鋼材（$E = 206 \text{ GPa}$, $\nu = 0.3$）の場合、横弾性係数 $G$ は約 $79.2 \text{ GPa}$ と計算されます。軸のねじり変形やボルトのせん断強度を検討する際には、この $G$ を用いたフックの法則が計算の主軸となります。

【実践ガイド】フックの法則公式まとめと現場で使える機械設計計算例

実際の設計業務で頻繁に使用する引張・圧縮の変形量計算式を整理します。断面積 $A$、元の長さ $L$ の部材に引張荷重 $P$ が作用したときの全伸び量 $\lambda$ は、フックの法則公式まとめとして次のように誘導されます。

$$\sigma = \frac{P}{A}, \quad \epsilon = \frac{\lambda}{L}, \quad \sigma = E\epsilon \implies \lambda = \frac{PL}{AE}$$

この $AE/L$ という項は部材の「伸び剛性」を表し、構造解析における等価ばね定数として機能します。

【機械設計計算例】
直径 $20 \text{ mm}$、長さ $1,000 \text{ mm}$ の鋼製丸棒（ヤング率 $E = 206 \text{ GPa}$）に、$30 \text{ kN}$ の引張荷重が静かに加わった場合の「発生応力」と「伸び量」を算出します。

1. 断面積の算出：
   $A = \pi \times (10 \text{ mm})^2 \approx 314.16 \text{ mm}^2 = 314.16 \times 10^{-6} \text{ m}^2$
2. 発生応力の算出：
   $\sigma = \frac{P}{A} = \frac{30 \times 10^3 \text{ N}}{314.16 \times 10^{-6} \text{ m}^2} \approx 95.5 \times 10^6 \text{ Pa} = 95.5 \text{ MPa}$
   （※SS400の降伏点約 $245 \text{ MPa}$ に対し、弾性範囲内であることを確認）
3. 伸び量の算出：
   $\lambda = \frac{PL}{AE} = \frac{(30 \times 10^3 \text{ N}) \times (1.0 \text{ m})}{(314.16 \times 10^{-6} \text{ m}^2) \times (206 \times 10^9 \text{ Pa})} \approx 0.000464 \text{ m} = 0.464 \text{ mm}$

このように、断面積・長さ・材料物性が定まれば、荷重に対する変形量をミクロン単位の精度で即座に予測可能です。

【材料力学 フックの法則】に関するよくある質問（FAQ）

Q1：フックの法則が成り立たない材料にはどのようなものがありますか？
A1：ゴムやエラストマーなどの高分子材料（超弾性材料）、生体組織、あるいはコンクリートや鋳鉄のような脆性材料は、微小変形であっても応力とひずみが非線形な関係を示し、フックの法則が直接適用できません。これらの材料の解析には非線形弾性論や粘弾性モデルが用いられます。

Q2：温度変化がある環境でもヤング率は一定ですか？
A2：一定ではありません。一般に金属材料は温度が上昇すると原子間結合が緩むため、ヤング率は低下（剛性が低下）します。高温環境下で使用されるエンジン部品や発電プラントの配管設計では、使用温度における温度補正後のヤング率を用いて計算を行う必要があります。

Q3：ヤング率が高い材料を使えば、製品の強度は必ず上がりますか？
A3：ヤング率が高いことは「変形しにくい（高剛性）」ことを意味しますが、「破壊に強い（高強度）」こととは同義ではありません。例えば、ガラスはヤング率が比較的高いものの引張応力に対して脆く破壊しやすい性質を持ちます。変形を抑える剛性設計にはヤング率、破損を防ぐ強度設計には降伏点や引張強さをそれぞれ正しく使い分ける必要があります。

確実な構造設計へ向けたフックの法則の活用と今後の視点

先端材料の開発や複雑なトポロジー最適化が進む現代のエンジニアリングにおいても、応力と変形を司るフックの法則は全ての設計計算の原点として揺るぎない地位を保っています。高度な有限要素法（FEM）ソフトウェアであっても、線形静解析の内部では微小メッシュごとにこの法則を解き続けています。

部材が力を受けたとき、内部で何が起きているのかを直感的に把握し、比例限度やヤング率に基づいた論理的な寸法決定を行うスキルは、安全性と信頼性を担保するための必須基盤です。応力とひずみの比例関係を正しく見極め、精度の高い構造設計に役立ててください。 （出典: 材料 力学 フック の 法則（Yahoo!ニュース））
