面内方向とは？面外との違いや構造力学・材料設計の要点を完全解説

構造計算や材料開発、CAE解析（有限要素法）の現場で頻繁に飛び交う「面内方向」という言葉。直感的に理解しているつもりでも、いざ解析モデルの境界条件を設定したり、異方性材料の強度評価を行ったりする際に、「面外方向との境界線はどこか」「どの応力成分を指すのか」と頭を抱えるケースは少なくありません。

本稿では、工学・物理学のあらゆる領域で必須となる「面内方向」の定義から、面外方向との明確な違い、構造力学・材料力学における剛性や変位の考え方、さらには最先端ナノ材料や磁気工学における応用例までを網羅して分かりやすく紐解きます。

📌 【この記事の重要ポイントまとめ】

• 要点1：面内方向は対象とする平面に平行な2次元方向（XY軸）、面外方向は平面に垂直な法線方向（Z軸）を指す。
• 要点2：構造・材料力学において、面内剛性や面内せん断応力は構造物の耐力や変形モード（伸び・縮み・せん断）を決定づける。
• 要点3：有限要素法（FEM）解析や二次元材料の熱伝導・磁気デバイス開発では、異方性を考慮した面内特性の把握が不可欠である。

【基本定義】面内方向の意味とは？面外方向との決定的な違い

工学や物理学における面内方向の意味は、「対象となる基準平面（2次元の広がり）に対して平行なすべての方向」を指します。英語ではin-plane directionと表記され、基準面に対して垂直な方向を表す「面外方向（out-of-plane direction）」と常に対比されます。

例えば、机の上に置いた1枚の紙をイメージしてください。紙の表面を滑るように前後左右へ動く方向が「面内方向」であり、机に対してX軸・Y軸の広がりを持ちます。一方で、紙を机から垂直に持ち上げる、あるいは紙を上から押し込むZ軸方向の動きが「面外方向」です。

この2つの違いを整理すると、以下のようになります。

・面内方向（In-plane）：平面上の2軸（X-Y）。引張・圧縮・せん断など、面そのものを引き伸ばしたり歪ませたりする作用。
・面外方向（Out-of-plane）：平面に直交する法線軸（Z）。曲げ・たわみ・剥離など、面を反らせたり垂直に押し出したりする作用。

薄板構造やコーティング膜、積層複合材料などを扱う際、両者の変形挙動や応力分布は全く異なるメカニズムを示すため、どの方向に力が作用しているのかを厳密に区別することが設計の第一歩となります。

【構造力学と材料力学】面内剛性・面内変位・せん断応力のメカニズム

建築構造や機械工学の基礎である構造力学における面内方向の評価では、「面内剛性」「面内変位」「面内せん断応力」の3要素が中心的な役割を果たします。

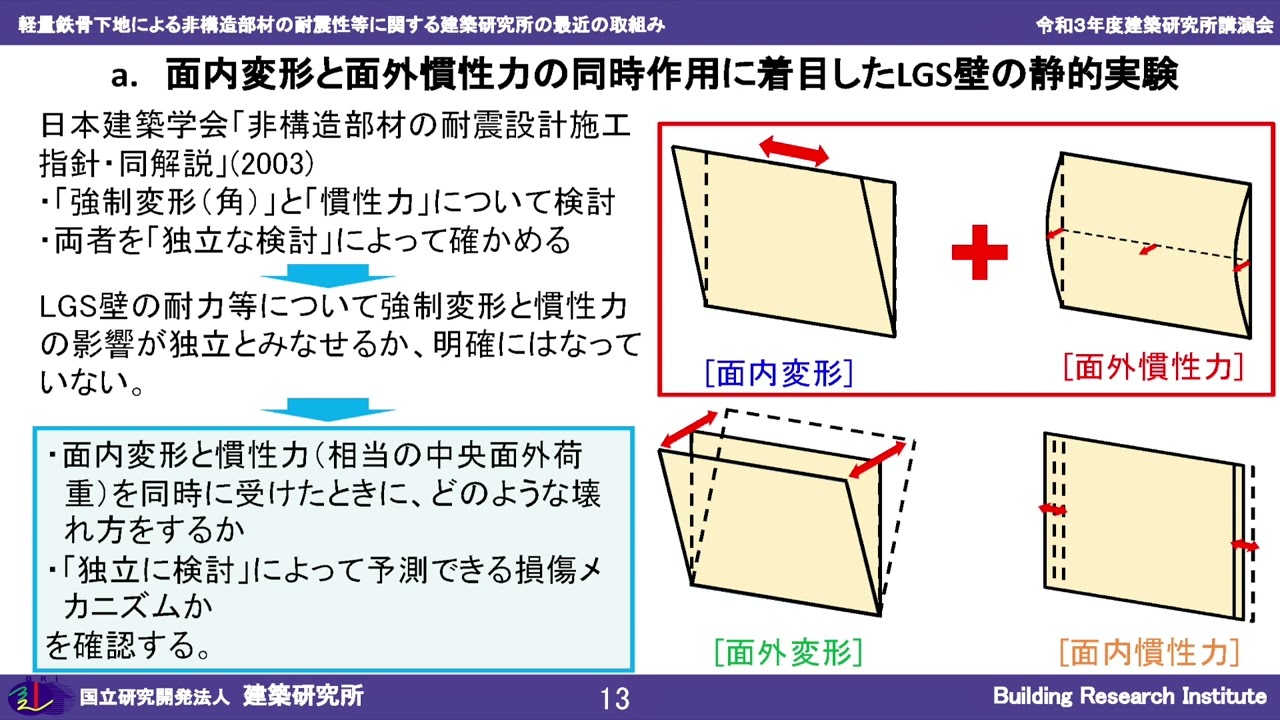

構造物に外力が加わった際、面内方向の変形に対する抵抗力を面内剛性（in-plane stiffness）、その結果として生じる面内の移動量を面内変位（in-plane displacement）と呼びます。例えば建物の耐震壁は、地震による横揺れ（水平荷重）を壁の面内方向で受けることで高い剛性を発揮し、倒壊を防ぎます。板状の部材は、面外方向の力（曲げ）に対しては容易にたわみますが、面内方向の引張や圧縮に対しては極めて高い耐力を持ちます。

また、板の面内に平行にズレるような力がかかると面内せん断応力（in-plane shear stress）が発生します。長方形の板が平行四辺形に歪む変形がこれに該当し、リベット接合部や接着層の破断原因として最も警戒すべき応力成分の1つです。材料力学の設計計算では、これらの応力が許容値を超えないよう断面寸法や補強材の配置を決定します。

【CAE・有限要素法】面内応力解析とシェル要素・ソリッド要素の使い分け

デジタル開発の現場で主流となっている有限要素法（FEM）を用いた面内応力の解析では、モデル化の手法によって扱う自由度が大きく変化します。

薄板構造物を効率的に解析する場合、3次元のソリッド要素ではなく「シェル要素」や「平面応力要素（2次元要素）」が多用されます。平面応力状態（Plane Stress）とは、板厚が十分に薄く、板の厚み方向（面外方向）の垂直応力およびせん断応力が実質的にゼロと見なせる状態のことです。このとき、計算対象は純粋な面内応力（X方向垂直応力、Y方向垂直応力、XYせん断応力）に絞られます。

解析者が犯しやすい失敗として、面内荷重のみを想定して過度に要素を簡略化した結果、面外への飛び出し変形である「座屈（バックリング）」を見落とすケースが挙げられます。薄板部材に大きな面内圧縮応力が作用すると、ある限界値を超えた瞬間に面外方向へ急激にたわんで破壊に至るため、非線形座屈解析などを組み合わせた多角的なアプローチが欠かせません。

【先端材料と物性】二次元材料の面内熱伝導率と結晶面方位の物理

近年の先端材料工学において、面内方向の物理挙動はマクロな強度計算にとどまらず、ナノスケールの熱・電子輸送現象でも極めて重要視されています。その典型が材料力学における異方性（方向によって性質が異なる性質）を持つ材料です。

代表例が、炭素原子が蜂の巣状に結合したグラフェンや六方晶窒化ホウ素（h-BN）などの二次元ナノ材料です。グラフェンの二次元材料としての面内熱伝導率は、室温で数千W/m・Kという極めて高い数値を誇ります。これは面内の強力な炭素間共有結合に沿って格子振動（フォノン）が超高速で伝播するためです。対照的に、層と層が重なる面外方向の熱伝導率は数十分の1以下に落ち込みます。

また、半導体基板や金属結晶の評価では結晶面の方位（ミラー指数で表される面）に応じた面内異方性が問題となります。原子の配列密度が結晶面内で方向によって異なるため、電子移動度やエッチングレート、熱膨張係数が面内の角度によって変化します。次世代半導体パッケージや放熱シートの開発では、これら面内方向の特性をいかに引き出し、適切な向きで配置するかが性能向上の鍵を握っています。

【スピントロニクス】面内磁化と面直磁化の仕組みと進化

情報ストレージや次世代不揮発性メモリ（MRAM）の分野では、磁性薄膜の磁気モーメントの向きを表す「面内磁化（In-plane magnetization）」と「面直磁化（Perpendicular magnetization）」の制御が技術革新の中核を担ってきました。

初期のハードディスクドライブ（HDD）や磁気メモリでは、薄膜の表面に沿って磁石のN極・S極が並ぶ面内磁化方式が採用されていました。しかし、記録密度を高めるために磁気ドメインを極小化していくと、隣り合う磁化同士が反発し合い、熱揺らぎによってデータが消失する限界に直面しました。

この壁を突破したのが、磁気モーメントを膜面に対して垂直に向ける面直磁化技術です。面直配置にすることで反発を抑え、超高密度記録と低消費電力動作が可能となりました。現在でも、磁気センサやスピントロニクス素子の用途に応じて面内磁化と面直磁化が巧みに使い分けられており、材料の磁気異方性をどちらの方向に向けるかがデバイス設計の根幹となっています。

【設計現場の勘所】面内方向の評価で失敗しないための実務チェック

製品開発や強度設計の現場で手戻りを防ぐためには、設計初期段階で荷重と境界条件の方向性を正しく整理しておく必要があります。以下の3点は、特にトラブルが多発するチェック項目です。

1. 荷重伝達経路が意図した面内に収まっているか
面内せん断で受けるはずのガセットプレートやブラケットに、偏心荷重による偶力が加わると、予期せぬ面外曲げモーメントが発生して早期破損を招きます。

2. 複合材料（CFRPなど）の繊維配向角の設定
炭素繊維強化プラスチックは繊維の走る面内方向には強大ですが、面外方向（層間）の引張・せん断強度は樹脂単体と同等レベルに脆弱です。面外剥離を起こさない積層構成（疑似等方積層など）の選定が必須となります。

3. 熱膨張による面内拘束応力
部材が加熱された際、面内方向の熱膨張が周囲の構造物によって強固に拘束されていると、強烈な面内圧縮応力が発生し、熱座屈を引き起こします。スライド機構やクリアランスの確保が不可欠です。

【面内方向】に関するよくある質問（FAQ）

Q1：面内方向と面外方向を英語でスマートに表現するには？
A1：面内方向は「in-plane direction」、面外方向は「out-of-plane direction」と表記します。論文や仕様書では「in-plane stress（面内応力）」「out-of-plane displacement（面外変位）」のように形容詞的に接続して用いるのが一般的です。

Q2：二次元FEM解析における「平面応力」と「平面ひずみ」はどう使い分ける？
A2：薄い板のように、面外方向（板厚方向）への変形が自由で面外応力がゼロとみなせる場合は「平面応力（Plane Stress）」を選択します。ダムやトンネルのように、奥行きが非常に長く面外方向の変位が拘束されている構造物は「平面ひずみ（Plane Strain）」を適用します。面内方向の評価を正しく行うための基本的な使い分けです。

Q3：異方性材料の面内特性はどうやって測定する？
A3：フィルムや複合材料の場合、基準軸（例えばロールの長手方向・MDや結晶主軸）に対して0度、45度、90度といった複数の角度から引張試験片を切り出し、引張試験を実施することで面内の弾性率やポアソン比の異方性を取得・同定します。

まとめ：面内方向の深い理解がモノづくりと研究の成否を分ける

「面内方向」という概念は、単なる幾何学的な座標の区分にとどまりません。構造物の耐震性や軽量化を左右する力学特性から、ナノマテリアルの放熱性能、スピントロニクス素子の記録密度に至るまで、あらゆる工学分野の根幹を支える極めて重要なパラメーターです。
