鉄道模型パワーパック自作術！100均とPWMで市販超えの低速走行へ

鉄道模型の運転において、車両の走行クオリティを左右する心臓部が「パワーパック（コントローラー）」です。市販の入門用コントローラーでは、発車時に急発進してしまったり、スケールスピードに程遠い超低速運転でギクシャクと止まってしまったりといった不満を抱える愛好家が後を絶ちません。

実は、電子工作の基礎さえ押さえれば、市販のハイエンド機を凌駕する超スムーズな低速走行と常点灯ギミックを備えたパワーパックを、2,000円前後の低予算で自作できます。100円ショップの素材や汎用モジュールを組み合わせ、KATO・TOMIX両対応の本格的なコントローラーを組み上げる決定版ノウハウを徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：PWM制御方式を採用することで、停車寸前の極低速走行とリアルな常点灯機能を格安で両立可能。
• 要点2：100均のケースや市販のPWMモジュール、可変抵抗ボリュームを活用すれば電子工作初心者でも半日で完成する。
• 要点3：配線と端子処理を工夫するだけで、KATO・TOMIX双方のレール規格に完全互換する万能機が手に入る。

【コスト比較】市販品はもう不要？パワーパック自作のメリットと製作費用のリアル

大手メーカーが販売するPWM制御対応のハイエンドコントローラーは、実売価格で1万円から1万5千円を超えるケースも珍しくありません。一方、自作パワーパックであれば、主要な電子パーツを揃えても総額1,500円〜2,500円程度で同等以上の性能を手に入れられます。

自作の最大のメリットは、圧倒的なコストパフォーマンスだけにとどまりません。自分のレイアウト環境に合わせて筐体のサイズを自由に変えられる点や、操作フィーリングに直結する可変抵抗ボリュームの重み（トルク感）、スイッチ類の配置をミリ単位でカスタマイズできる自由度の高さにあります。

また、万が一内部が故障した場合でも、どの部品に不具合が生じているかを自身で特定して数百円でリペアできるため、長期的なメンテナンス性においても自作品が圧倒的な優位性を誇ります。

【回路解説】なぜ市販品を超えるのか？PWMコントローラーが実現する超低速走行と常点灯

安価な市販パワーパックに多く採用されている「電圧制御（可変抵抗やリニアレギュレータによるトランジスタ制御）」は、線路に供給する直流電圧そのものを0V〜12Vの間で変化させます。この方式では、モーターが動き出す電圧（約3〜4V）に達した瞬間に急加速しやすく、微妙なスロースタートが困難でした。

これに対し、自作で推奨されるPWM（パルス幅変調）制御は、常に12Vのピーク電圧を保ちつつ、電気を流す時間（パルス幅のデューティ比）を細かく切り替えて速度を制御します。停止に近い極小パルス時でもモーターに強い磁力が発生するため、ギクシャクしないスムーズな低速走行が実現します。

さらに、PWM制御ならではの大きな恩恵が「常点灯機能の実装」です。パルス幅をごく僅かに絞った状態に設定すると、車両のモーターが回転を始める前の微弱な電力で、ヘッドライトやテールライト、室内灯のLEDだけをクッキリと点灯させられます。駅に停車中の列車をリアルにライトアップする憧れの情景も、自作回路なら手軽に再現可能です。

【初心者向け】100均素材と通販パーツで作る！必要な電子部品一覧と調達法

パワーパックの自作に必要なパーツは、秋月電子通商などのパーツショップやAmazon、さらには身近な100円ショップで手軽に揃います。まずは基本となる部材をチェックしましょう。

【必須パーツ・工具リスト】
・PWMスピードコントローラーモジュール（DC 6V-28V 3A程度）：Amazon等で300〜500円
・可変抵抗ボリューム（Bカーブ 10kΩ〜50kΩ等）：操作性を高める大型アルミノブ付きを推奨
・トグルスイッチ（6P 2回路2接点 ON-ON または ON-OFF-ON）：進行方向の前後切り替え用
・12V スイッチングACアダプター（12V 1.5A〜2A）：安定した電源供給用
・DCジャック（2.1mm標準規格）：本体側電源受け口
・収納ケース：100均のコレクションケース、木製ボックス、アルミ名刺入れなど
・配線コード、熱収縮チューブ、ハンダごて一式

外装ケースには、ダイソーやセリアなどの100均で手に入るプラスチック製ピルケースやアルミケースが加工しやすく最適です。穴あけ加工もハンドドリルやリーマーがあれば容易に行えます。

【完全図解】失敗しない配線図と回路図｜ACアダプター電源からKATO・TOMIX互換まで

電子工作に慣れていない方でも、PWM基板とスイッチの接続関係さえ把握できれば結線は極めてシンプルです。以下に基本となる回路の流れを整理します。

【基本的な配線フロー】
1. 電源入力部：12V ACアダプター ➔ DCジャック ➔ PWM基板の「Power + / -」へ接続。
2. 出力部：PWM基板の「Motor + / -」 ➔ 6Pトグルスイッチの中央端子2本へ接続。
3. 極性反転部（前後進切り替え）：6Pトグルスイッチの両端端子同士を「クロス（たすき掛け）」に結線し、片側の端子からレール給電コネクタへ配線。

この配線の末端に、KATOの「ユニトラック用コネクター」またはTOMIXの「D.C.フィーダーNコード」を半田付けすれば、メーカーを問わず線路にワンタッチで接続できます。両メーカーのフィーダーコネクターを並列に取り付けておけば、KATO・TOMIX両対応のユニバーサルパワーパックとして重宝します。

【実践手順】半田ごて1本で完成！ステップ・バイ・ステップの組み立てガイド

部材が揃ったら、いよいよ組み立て工程に進みます。丁寧な作業を心がければ、作業時間は1〜2時間程度です。

ステップ1：ケースの加工とパーツの仮配置
ケース天面にボリューム用（約7mm）、トグルスイッチ用（約6mm）、背面にDCジャック用の穴をドリルで開けます。パーツを仮止めし、内部で部品同士が干渉しないか確認します。

ステップ2：トグルスイッチのクロス配線
進行方向を逆転させるため、6Pトグルスイッチの上下の端子を対角線上に交差させてジャンパー線を半田付けします。接触不良を防ぐため、露出した金属部には必ず熱収縮チューブを通しておきます。

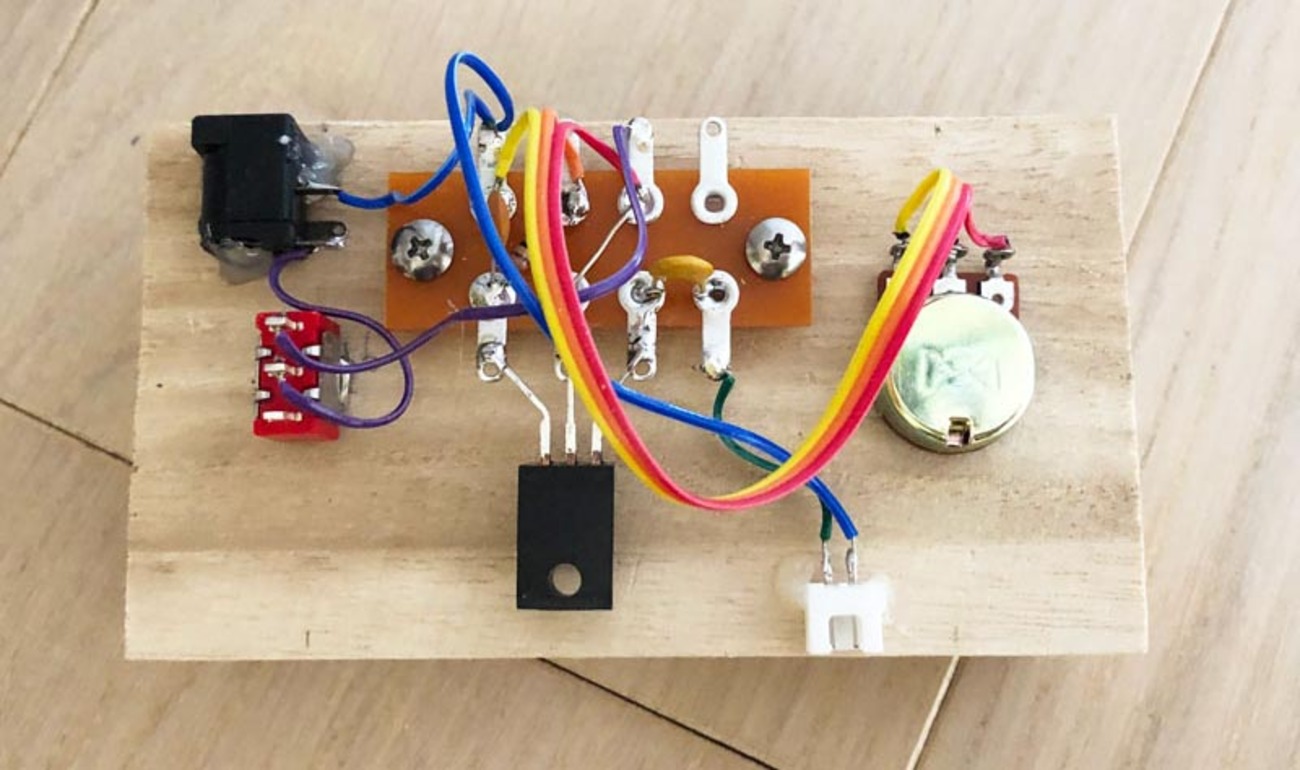

ステップ3：基板と各部材の結線
DCジャックからPWM基板への電源ライン、基板からトグルスイッチへの出力ラインをそれぞれ半田付けします。既製のPWMモジュールを使用する場合、端子台がネジ止め式になっているタイプを選ぶと半田付けの箇所を大幅に減らせます。

ステップ4：通電テストと安全確認
ケースを閉じる前にテスターで各部のショート（短絡）がないかを測定します。問題がなければ12V ACアダプターを接続し、出力端子にテスターを当ててボリューム操作に応じて電圧が0V〜12Vの間でスムーズに変化するか確認します。

【発展編】Arduino導入で自動運転も！次世代の鉄道模型制御システム

アナログのPWM制御に慣れてきたら、ワンボードマイコン「Arduino（アルデュイーノ）」を組み込んだデジタル制御へステップアップする道も開かれています。

ArduinoのPWM出力ピン（D9等）とFET（電界効果トランジスタ）を組み合わせることで、加速度・減速度をプログラムした「本物の電車のような惰行運転」や「駅での自動停車・発車シーケンス」を完全に自動化できます。

超音波センサーやフォトリフレクタを線路脇に埋め込み、列車が通過したタイミングで減速信号を送るなど、市販品では数十万円規模になる高度な閉塞制御システムも、自作なら数千円の追加投資で構築可能です。

【パワー パック 自作】に関するよくある質問（FAQ）

Q1：電子工作の完全な初心者ですが、ショートして車両を壊す危険はありませんか？
A1：作業時に最も注意すべきは「プラスとマイナスの短絡（ショート）」です。万が一の過電流を防ぐため、電源ラインに1.5A〜2Aのポリスイッチ（自己復帰型ヒューズ）を1個割り込ませておくことを強くおすすめします。レール上でショートが発生しても瞬時に給電が遮断されるため、車両のモーターや基板を安全に保護できます。

Q2：PWM制御にすると、コアレスモーターを搭載した車両が発熱すると聞きましたが本当ですか？
A2：古い世代の低周波PWM回路（数百Hz）を使用した場合、コアレスモーターが激しく振動して発熱する現象がありました。現在市販されているPWMモジュールの多くや、Arduino等で周波数を20kHz前後の超音波領域（可聴域外）に設定した回路であれば、モーターの発熱や耳障りな駆動音を大幅に抑えられ、安全に走行させることが可能です。

Q3：HOゲージの車両も同じ自作パワーパックで走らせることはできますか？
A3：基本的な回路構成はNゲージと共通ですが、HOゲージは消費電流が大きいため、電源となるACアダプターの容量を12V〜15V / 3A〜5A程度のものに強化してください。また、PWM基板の発熱対策としてFETやレギュレータに小型のアルミヒートシンク（放熱板）を取り付けておくと安心です。

まとめ：理想の走行性能をその手で！自作パワーパックが切り拓く鉄道模型の新たな楽しさ

パワーパックの自作は、単なるコスト削減にとどまらず、鉄道模型本来のリアリティと運転の醍醐味を極限まで引き出してくれる魅力的なアプローチです。ミリ単位のレバー操作に吸い付くように反応する超低速発車や、暗がりの中で幻想的に輝く常点灯のヘッドライトは、一度体験すると市販の標準コントローラーには戻れなくなるほどの感動を与えてくれます。

100円ショップの部材と安価なモジュールを組み合わせるだけでも、実用十分なハイスペック機が完成します。まずは基本のPWM回路から挑戦し、自分だけの理想的な運転環境を手に入れてみてください。 （出典: パワー パック 自作（Yahoo!ニュース））
