基盤排水層とは？道路陥没や地盤沈下を防ぐ構造と施工基準を徹底解説

豪雨の激甚化やインフラの老朽化が深刻な課題となる中、道路や構造物の足元を守る「基盤排水層」の重要性が土木工学の現場で改めてクローズアップされています。普段はアスファルトやコンクリート舗装の深部に隠れて目に見えない層ですが、ここが適切に機能していないと、路盤の軟弱化や路面のひび割れ、最悪の場合は大規模な道路陥没を引き起こす引き金になります。

地盤工学や道路維持管理の現場において、基盤排水層は「構造物の寿命を左右する心臓部」といっても過言ではありません。地下水位の上昇や路面からの浸透水から構造物を守るこの仕組みについて、その役割から材料の選定、施工の勘所まで徹底的に紐解きます。

📌 【この記事の重要ポイントまとめ】

• 要点1：基盤排水層は、路床や盛土内部へ侵入した地下水・浸透水を速やかに集水・演出し、支持力低下や道路陥没を根本から防ぐ構造です。
• 要点2：透水性に優れた単粒度砕石などの透水性材料と、土砂の流出・目詰まりを防ぐ不織布（フィルター材）、暗渠排水管を適切に組み合わせて構築します。
• 要点3：各自治体や国土交通省の土木施工要領書に準拠した材料試験、勾配管理、転圧時の破砕防止など、厳格な品質管理が長期耐久性の鍵を握ります。

【基礎知識】基盤排水層とは？インフラの沈下・劣化を防ぐ構造と役割

道路や造成地などの土木構造物は、上部からの交通荷重だけでなく、下部からの水圧や水分含有量の影響を常に受けています。基盤排水層の最も重要な役割は、路床（舗装を支える地盤）の最上部や盛土の基底部分に設置され、地中から上昇してくる毛管水や側方からの浸透水を遮断・集水して系外へ排出することです。

一般的な道路排水工の構造は、路面上の雨水を処理する「表面排水工」、法面からの水を流す「法面排水工」、そして地中の水を制御する「地下排水工」の3つで成り立っています。基盤排水層はこの地下排水工の中核を担っており、舗装の支持力を長期にわたって維持するための防波堤として機能します。

もしこの排水層が存在しない、あるいは機能不全に陥った場合、路床土が水分を含んで飽和状態になります。その状態で車両などの重荷重が繰り返し載荷されると、過剰間隙水圧が発生して土粒子が泥水状になって噴出する「ポンピング現象」が発生します。これが進行すると路盤下に空洞が生じ、最終的には路面のひび割れや大規模な陥没へと直結します。

【メカニズム】地下排水工法の全体像と水抜き工が機能する仕組み

基盤排水層を中心とした地下排水工法は、単に水を通すだけでなく、「水を誘導し、集め、安全に排出する」という一連のシステムとして設計されます。水みちを正確にコントロールしなければ、かえって特定の箇所に水が集中し、局所的な地盤破壊を招く恐れがあるためです。

システムの基本的な水の流れは極めて合理的です。まず、地盤中を移動してきた水が、高い透水係数を持つ排水層に流れ込みます。この層の底部には適切な排水勾配（通常1〜2%程度）が確保されており、重力に従って勾配下流側へと水が集まります。そこに暗渠排水管を設置しておくことで、集まった水はパイプの孔から管内へ取り込まれ、道路側溝や集水桝へと一気に導かれます。

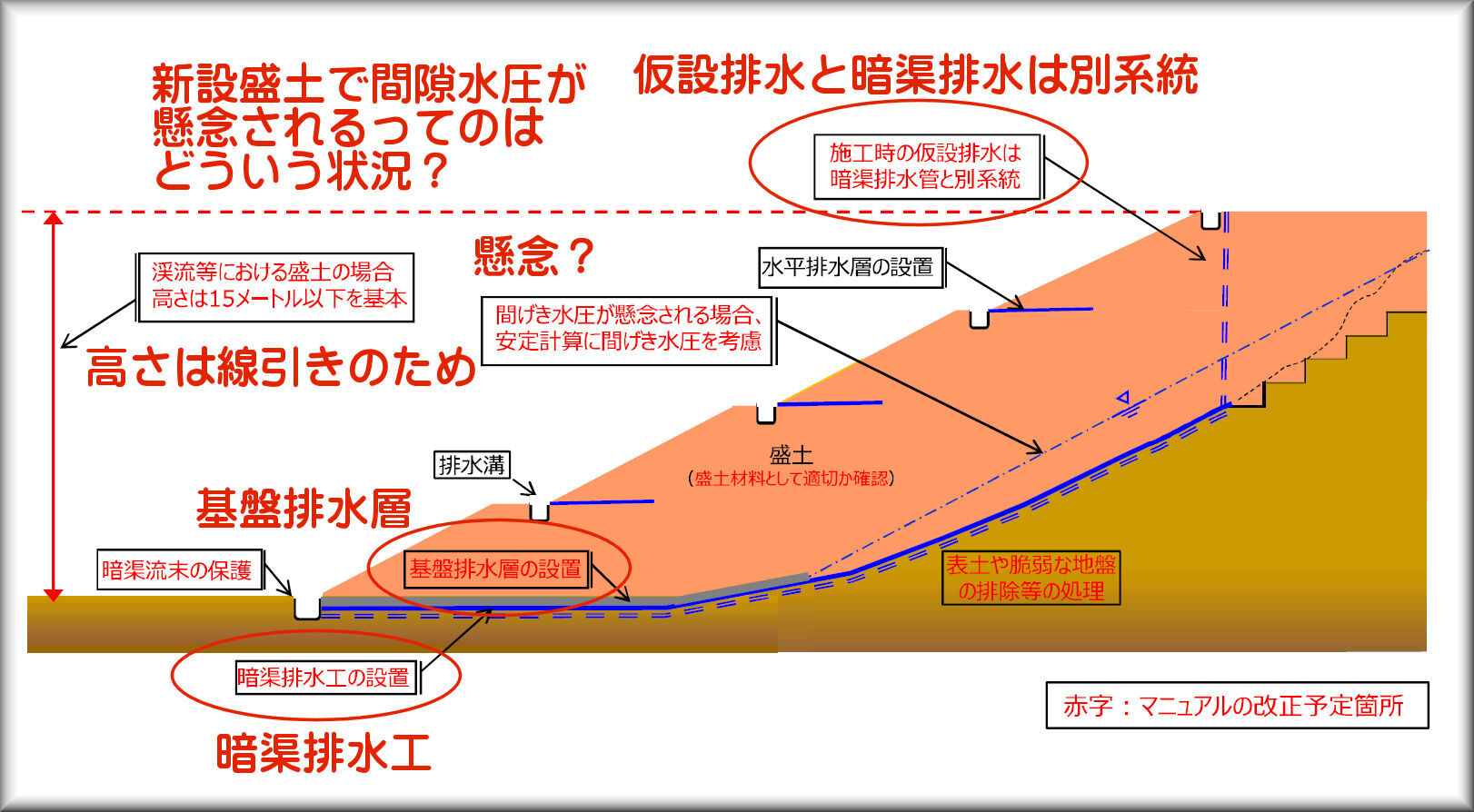

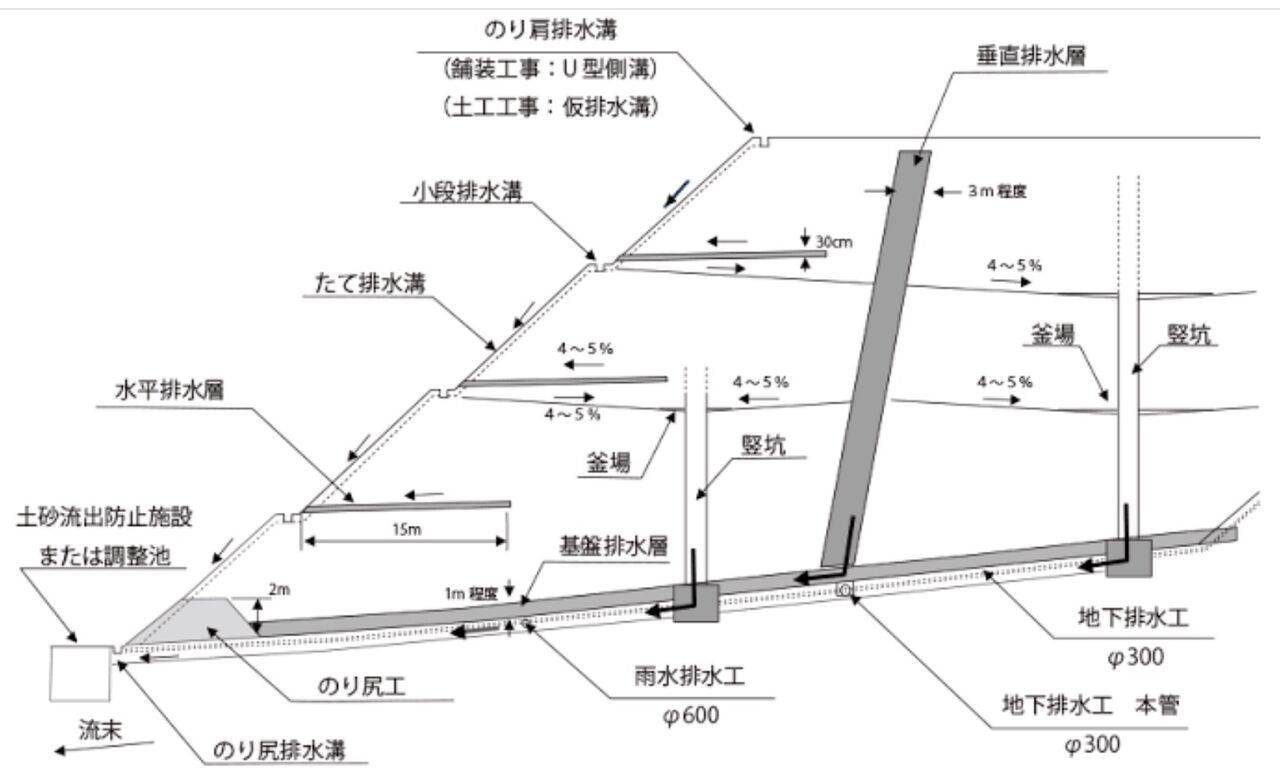

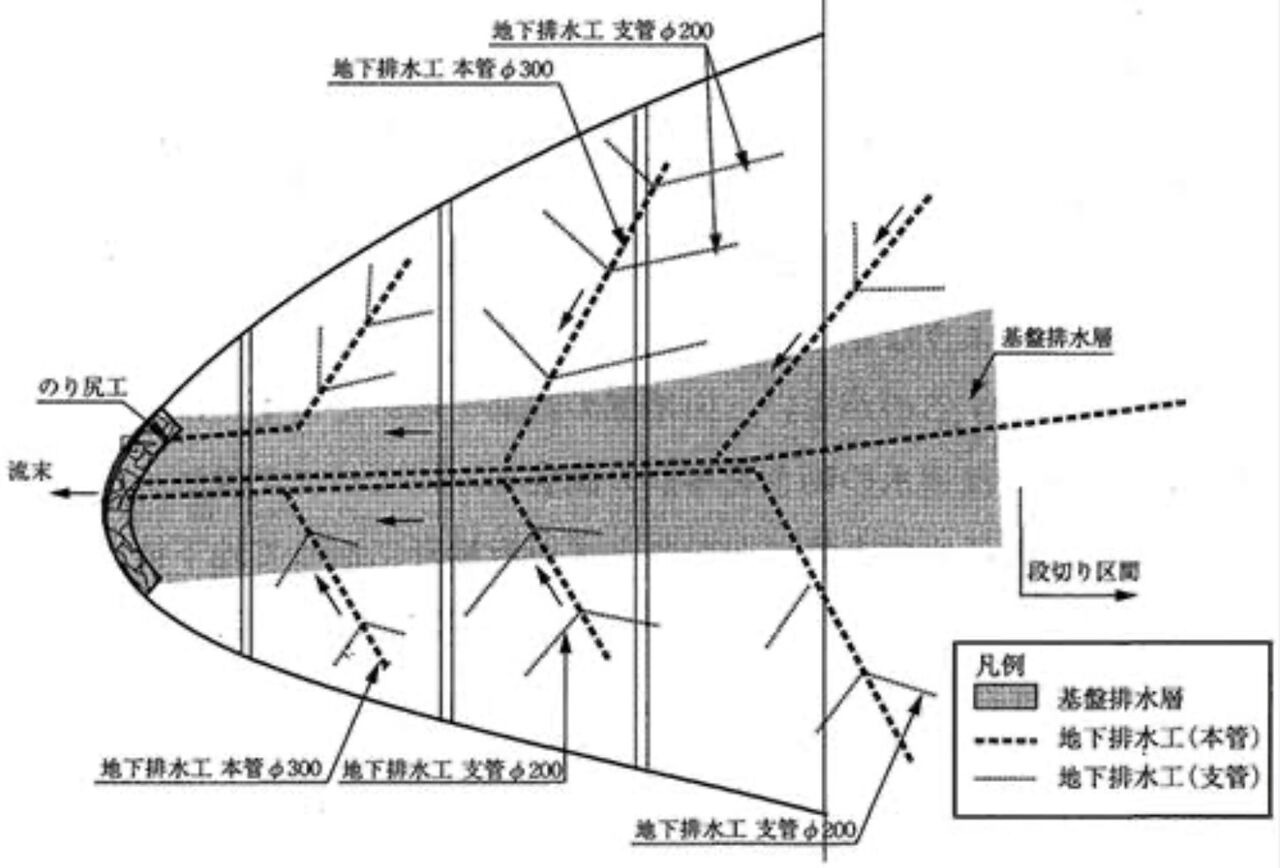

特に大規模な盛土の排水処理においては、盛土内部に地下水が滞水すると土のせん断強度が低下し、豪雨時に法面崩壊を引き起こす主因となります。盛土の底部に基盤排水層を敷設して地下水位を低く保つ「ブランケット排水工」や、一定間隔で水平に排水層を挟み込む「サンドドレーン工法」など、現場の地形や湧水量に応じた最適な水抜き工の配置が設計段階で厳密に計算されています。

【材料選定】透水性材料（砕石）と不織布フィルター材の選び方と基準

基盤排水層の成否は、使用するマテリアルの品質と組み合わせにかかっています。求められる機能は大きく分けて「高い透水性」と「土砂の侵入・目詰まり防止」の2点であり、これらを両立させるために異種材料をレイヤード構造で配置します。

排水層本体には、透水係数が概ね $10^{-2}$ cm/s 以上を確保できる透水性材料として砕石や洗砂が選定されます。実務上は、細骨材（砂分）が極めて少なく粒径が均一な「単粒度砕石（S-30やS-40など）」や「クラッシャーランの特定粒度」が多用されます。粒と粒の間の隙間（間隙）が大きいため、水が抵抗なくスムーズに流れるルートを確保できるのが特徴です。

一方で、砕石の隙間に周囲の路床土や路盤材の微細な土粒子が流れ込むと、時間の経過とともに隙間が埋まり、排水機能が完全に失われる「目詰まり（クローギング）」が発生します。これを防ぐために不可欠なのが、フィルター材としてのジオテキスタイル（不織布）です。不織布は水だけを通過させ、微粒子を物理的に遮断する性能に優れており、砕石層の上下や周囲を包み込むように敷設されます。土の粒度分布と不織布の孔径（ポアサイズ）の適合性を確認する「フィルター基準」を満たす材料を選定することが鉄則です。

【現場の技術】土木施工要領書に準拠した施工手順と締固め管理

どれほど優れた設計図があっても、現場での施工精度が低ければ排水層は本来の性能を発揮できません。各自治体や発注機関が定める土木施工要領書には、基盤排水層の施工手順と品質基準が極めて細かく規定されています。

施工の標準的なフローと現場管理の要点は次の通りです。

1. 路床面の整形と勾配確認：
排水層を敷く前の路床面を平坦に仕上げ、設計通りの排水勾配が確保されているかを検測します。ここで不陸（凹凸）が残っていると、将来的に水たまりが生じて排水不良の原因になります。

2. フィルター材（不織布）の敷設：
不織布にたるみや破れがないよう慎重に敷き均します。シート同士の継ぎ手部分は、土砂の浸入を防ぐために規定の重ね幅（通常30cm〜50cm以上）を確実に確保します。

3. 透水性材料の敷均しと転圧：
砕石を投入し、所定の層厚に敷き均します。ここで最も注意すべきは締固め機械の選定と転圧回数です。過剰に重い振動ローラーなどで過転圧を行うと、砕石自体が砕けて細粒分が発生し、自ら透水性を低下させてしまいます。適正な締固めエネルギーで所定の支持力を出しつつ、骨材の破砕を防ぐ繊細なコントロールが求められます。

4. 暗渠排水管の布設と接続：
有孔管や有孔コルゲート管などの暗渠排水管を所定の位置・深さに設置し、目詰まり防止テープやフィルター材で保護した上で集水桝に確実に接続します。

近年の路盤工における排水対策では、路盤材自体の品質規格に加え、施工途中の降雨による泥濘化を防ぐ工程管理基準も厳格化されています。排水層の施工完了後は、速やかに上位層の施工へ移行するか、シート養生を行って泥水の流入を防ぐ措置が現場監督員に義務付けられています。

【特殊環境の対策】軟弱地盤の浸透水対策と処分場遮水工への応用

基盤排水層の技術は、一般的な平野部の道路新設だけでなく、極めて過酷な地盤環境や環境保全施設においても応用されています。

地下水位が高く水分を多く含んだ軟弱地盤における浸透水対策では、構造物自体の重みによって地盤中の水が絞り出される「圧密沈下」が発生します。この際、基盤排水層が水平方向の排水パス（サンドマット）として機能し、絞り出された間隙水を速やかに逃がすことで、地盤強度の早期発現と不等沈下の防止を強力にアシストします。

また、廃棄物の最終処分場における遮水工と連動した排水工でも、この原理が高度に活用されています。処分場では、有害物質を含む浸出液が外部の地下水へ漏洩するのを防ぐため、遮水シートが多層構造で敷設されます。この遮水シートの直下や層間に基盤排水層を設置することで、外からの地下水圧がシートを押し上げる「浮力破壊」を防ぐとともに、万が一の漏水を検知・集水する安全弁としての重責を果たしています。

【基盤排水層とは】に関するよくある質問（FAQ）

Q1：基盤排水層と一般的な「路盤」は何が違うのですか？
A1：主な目的と材料構成が異なります。路盤（上層路盤・下層路盤）は主に交通荷重を分散させて路床に伝える「構造的強度」を担い、粒度調整砕石などが使われます。一方、基盤排水層は強度だけでなく「水の遮断と排出」に特化しており、間隙の大きい単粒度砕石や不織布などの透水性材料で構成されます。

Q2：透水性舗装（雨水を浸透させるアスファルト）がある場合でも基盤排水層は必要ですか？
A2：はい、むしろ透水性舗装を採用する場合こそ重要になります。路面から大量の雨水が浸透してくるため、浸透した水を路床に滞留させずに側溝へ素早く逃がす「路床排水工」としての基盤排水層がなければ、路床が急激に軟弱化して舗装全体の寿命を縮めてしまいます。

Q3：施工後に基盤排水層の目詰まりを確認・メンテナンスする方法はありますか？
A3：末端に接続された集水桝や暗渠排水管の流出部を目視・カメラ点検し、降雨時や降雨後に設計通りの流量が排水されているかを確認します。管内部の泥土堆積であれば高圧洗浄で復旧可能ですが、地中の砕石層自体が完全に目詰まりした場合は舗装を打ち替えて再施工する必要があるため、施工初期のフィルター材選定と防泥管理が極めて重要です。

まとめ：インフラ長寿命化の鍵を握る基盤排水層の設計と維持管理

目に見えない地中に敷設される基盤排水層は、土木インフラの安全性と耐久性を根底から支える縁の下の力持ちです。地下水や浸透水による支持力低下、路面陥没といったリスクを未然に防ぐためには、現地の土質や湧水状況に応じた的確な材料選定と、土木施工要領書に則った妥協のない現場管理が欠かせません。

気候変動に伴う集中豪雨の増加などインフラを取り巻く環境が厳しさを増す中、適切な地下排水工法の導入と確実な施工品質の確保は、持続可能な社会基盤を維持するための絶対的な条件といえます。 （出典: 基盤 排水 層 と は（Yahoo!ニュース））
