差筋アンカーとは？打ち継ぎの手順やケミカルとの違い・強度を解説

既存のコンクリート構造物に新たなコンクリートを一体化させたり、ブロック塀の基礎を強固に立ち上げたりする現場で欠かせない金物が「差筋（さしきん）アンカー」です。土間コンクリートの拡張や擁壁の増設など、外構・建築の現場で極めて高い頻度で使用されています。

しかし、現場での施工不良や用途の誤認があると、所定の強度が得られずに重大な構造クラックや倒壊リスクを招きかねません。差筋アンカーの基本構造から、サイズ規格、正しい施工手順、そして現場で混同されやすいケミカルアンカーとの違いまでを徹底的に解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：差筋アンカーは既存コンクリートと新設部分を緊結する「あと施工アンカー」であり、打ち継ぎやブロック基礎の補強に不可欠。
• 要点2：確実な強度を出す鍵は「正確な穿孔径・深さの管理」と「入念な孔内清掃」、そして専用治具を用いた確実なハンマー打込みにある。
• 要点3：耐震補強や高荷重部には接着系（ケミカル）アンカー、土間打ち継ぎやブロック積みには差筋アンカーという明確な使い分けが必須。

【基礎知識】差筋アンカーとは？現場で多用される理由と主な用途

差筋アンカーとは、既存の硬化済みコンクリートに下穴をあけ、ハンマーなどで打ち込んで定着させる異形鉄筋一体型のあと施工アンカーです。鉄筋の先端におねじや拡張部（コーン）が組み込まれており、打撃を加えることで下穴内部で先端が開き、強固に固定される仕組みを持っています。

主な用途として代表的なのが、コンクリート打ち継ぎとブロック基礎補強です。新旧のコンクリート同士はそのまま打設しても一体化せず、境界面（コールドジョイント）からひび割れやズレが生じます。差筋アンカーをあらかじめ打ち込んでおくことで、新設コンクリートとの間に強固な結束が生まれ、ズレやせん断破壊を防止します。

また、ガレージの土間コンクリートを拡張する際や、鉄筋コンクリート増設工事、さらには擁壁の上にフェンス用のブロックを積む際の立ち上がり筋としても標準的に採用されています。

【規格とサイズ】差筋アンカーD10・D13規格の仕様と引張強度の目安

現場で主に使用される差筋アンカーは、異形棒鋼の太さに応じて規格化されています。なかでも流通量の大半を占めるのが差筋アンカーD10・D13規格です。

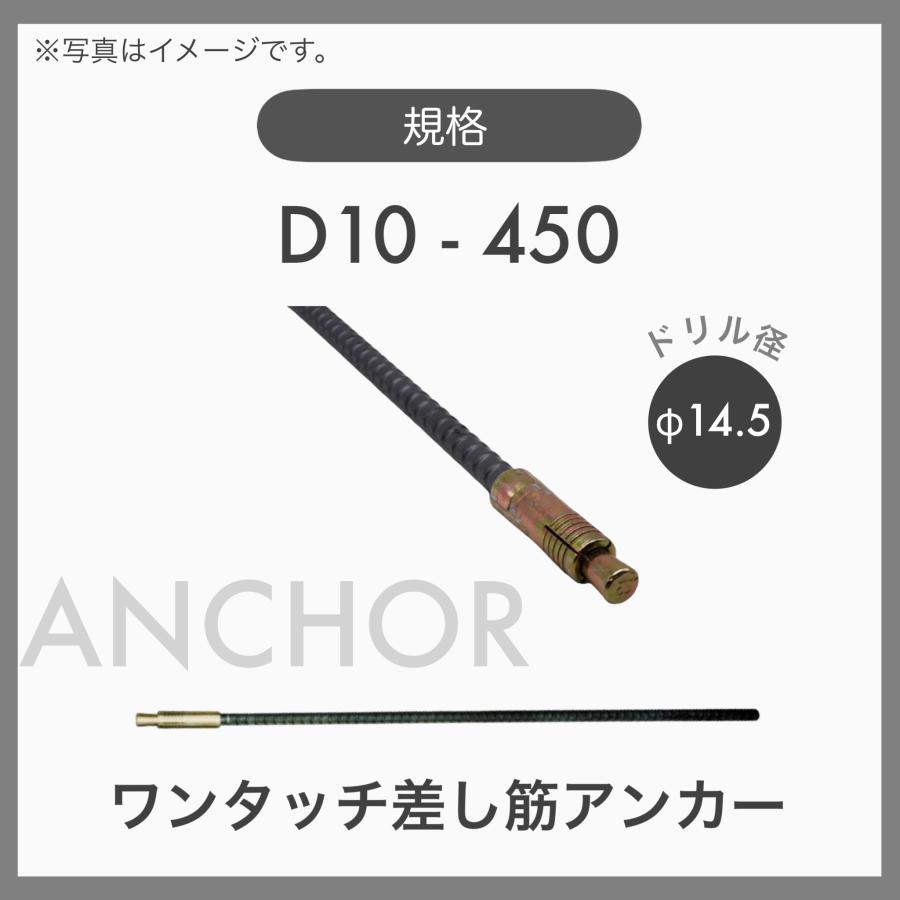

ブロック積みの立ち上がり筋や軽微な土間打ち継ぎには呼び径D10（鉄筋径約10mm、全長450mm〜600mm程度）が多く使われ、擁壁の増打ちや荷重がかかる土間スラブの緊結にはD13（鉄筋径約13mm、全長600mm〜800mm程度）が選定されます。

構造設計において注視すべきは差筋アンカーの引張強度です。金属拡張アンカーの定着力は母材コンクリートの圧縮強度や埋込み長さに大きく左右されますが、D10で約8〜12kN、D13で約15〜20kN程度の最大引張荷重がひとつの目安となります。ただし、差筋アンカーは主に「せん断力に対する抵抗」や「位置ズレ防止」を主目的として設計されるケースが多く、持続的な高引張荷重がかかる箇所への適用には慎重な検討が必要です。

【比較検証】ケミカルアンカー（接着系）との決定的な違いと使い分け

現場選定で最も議論に挙がるのが、ケミカルアンカーとの違いです。ケミカルアンカー（接着系アンカー）は、カプセルやガンで注入した樹脂（エポキシやビニルエステルなど）の化学反応によって鉄筋をコンクリート孔内に硬化・固着させます。

両者の決定的な相違点は「固定原理」「強度」「施工コストと手間」に集約されます。

差筋アンカーは、ハンマーで叩くだけで即座に定着が完了し、硬化待ち時間がゼロで単価も安価という圧倒的な作業性を誇ります。その反面、先端の拡張応力によって母材コンクリートの端部（へりあき）にクラックを生じさせやすいデメリットがあります。

一方の接着系アンカーは、孔内に拡張応力が発生しないため、母材の端部近くでも施工可能で、引張強度・耐震信頼性ともに極めて高い水準を誇ります。柱や梁の構造スリット、耐震補強ブレースなどの主要構造部には接着系アンカーが指定され、外構のブロック積みや簡易な打ち継ぎには差筋アンカーが使われるという明確な棲み分けが存在します。

【プロ直伝】失敗しない差筋アンカー施工手順とハンマー打ち込み方法

差筋アンカーの性能を100%発揮させるためには、規定に沿った差筋アンカー施工手順の遵守が絶対条件です。わずかな手抜きが致命的な定着不良を引き起こします。

施工は以下の4ステップで確実に進めます。

ステップ1：下穴の削孔
アンカーの規格ごとに指定された穿孔深さと下穴径を厳密に守り、振動ドリルやハンマードリルでコンクリートに対して垂直に穴をあけます。例えばD10用（M10相当）の場合、下穴径は14.0〜14.5mm程度、深さは45〜50mm程度が標準です。径が広すぎると拡張部が効かず、浅すぎると定着深さ不足で抜け落ちの原因になります。

ステップ2：孔内の清掃（最重要）
削孔後、穴の内部に残ったコンクリート粉をブロワー（ダストポンプ）とワイヤーブラシを使って完全に除去します。粉塵が残っていると拡張コーンが滑り、規定の強度が一切出ません。

ステップ3：アンカーの挿入とハンマー打ち込み方法
孔の底までアンカーを差し込んだ後、専用の「差筋アンカー打込棒（治具）」を鉄筋上部から被せ、大ハンマーでしっかりと打ち込みます。鉄筋の頭を直接ハンマーで叩くと、ネジ山や異形リブが潰れて新設コンクリートとの付着強度が低下するため、必ず専用治具を介して打撃力を先端の拡張コーンに伝えます。

ステップ4：定着の確認
打ち込み完了後、アンカーを手で強く揺すり、ガタつきや浮きがないか確認します。しっかりとロックされていれば施工完了です。

【法規・注意点】建築基準法施工規定と構造耐力上の留意点

差筋アンカーを採用する上で、設計者・施工者が把握しておくべき法的な境界線が存在します。建築基準法施工規定および日本建築学会（AIJ）の「各種アンカーボルト設計施工指針」において、あと施工アンカーの構造耐力上の位置づけは厳格に規定されています。

基本的に、建物の自重や地震力を直接負担する「構造耐力上主要な部分（柱・梁・耐力壁など）」の主筋として、簡易な金属拡張型の差筋アンカーをそのまま流用することは認められていません。主要構造部の打ち継ぎや増設には、公的認証（JCAA認証など）を受けた接着系アンカーや、専門の定着工法が求められます。

差筋アンカーが法的に適合するのは、ブロック塀の倒壊防止用差し筋、土間コンクリートの開き止め、間仕切り壁のズレ止め、非耐力スラブの打ち継ぎといった部位です。構造計算が必要な重要部位への施工では、図面通りのアンカー種別が指定されているかを必ず確認してください。

【差筋アンカー】に関するよくある質問（FAQ）

Q1：DIYでブロック塀を新設する際、差筋アンカーを使っても問題ありませんか？
A1：既存のコンクリート基礎の上にブロックを積む場合、差筋アンカー（D10規格など）は非常に有効です。ただし、下穴の深さ・径をメーカー指定通りにあけ、粉塵をしっかり清掃してから打ち込んでください。基礎自体に十分な厚みと強度があることが前提となります。

Q2：アンカーを打ち込んだ後、鉄筋を直角に曲げて配筋しても大丈夫ですか？
A2：打ち込み後の無理な曲げ加工（現場曲げ）は推奨されません。鉄筋の根元に応力が集中し、拡張部の緩みや母材コンクリートのひび割れ、鉄筋自体の破断を招く危険があります。曲げが必要な場合は、あらかじめL型に加工された既製差筋アンカーを使用するか、適切な曲げ半径を確保して慎重に加工してください。

Q3：下穴をあけすぎて深くなってしまった場合はどうすればいいですか？
A3：規定より深すぎる下穴に金属拡張型の差筋アンカーを打ち込むと、先端のコーンが底に届かず、正しく拡張しないトラブルが発生します。深すぎる穴は埋め戻しが難しいため、位置をずらして新たに規定深度で削孔し直すか、深穴に対応できるケミカルアンカーへの工法変更を検討してください。

まとめ：適切な選定と確実な施工がコンクリート構造の耐久性を左右する

差筋アンカーは、手軽かつスピーディーに新旧コンクリートを結束できる極めて優れた建築資材です。しかしその簡便さゆえに、下穴の精度管理や清掃を怠ると、外見からは判断できない「抜け」のリスクを抱え込むことになります。

用途に応じたD10・D13規格の正しい選定、ケミカルアンカーとの適材適所の使い分け、そして確実なハンマー打込み手順を徹底することが、長期にわたって安心できる構造物を造り上げるための絶対的な鉄則です。 （出典: 差し 筋 アンカー と は（Yahoo!ニュース））
