モーメント反力で迷わない！符号の決め方と計算手順を完全解説

構造力学や材料力学の基礎を学ぶ際、多くの学習者が最初の大きな壁として直面するのが「モーメント反力」の計算です。「時計回りと反時計回りのどちらを正にすべきか」「求めた値がマイナスになったとき、向きはどう修正するのか」といった符号の扱いで混乱し、計算ミスを繰り返してしまうケースは少なくありません。

特に一級建築士試験や公務員試験、大学の力学試験では、モーメント反力の導出がすべての構造計算の出発点となります。ここでつまずくと、曲げモーメント図（BMD）の作成や断面算定まで雪崩式に失点してしまいます。本記事では、モーメント反力の基本概念から、絶対に符号で迷わなくなる向きの決定ルール、片持ち梁や等分布荷重を用いた具体的な解法手順までをわかりやすく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：モーメント反力は支点が物体の「回転」を拘束するときに発生する抵抗力であり、固定端において不可欠な要素。
• 要点2：符号の混乱は「反力の向きの仮定」と「つり合い条件式の基準」を分離してルール化することで完全に解消できる。
• 要点3：等分布荷重の等価集中荷重化と片持ち梁の解法パターンを定着させれば、一級建築士試験などの応用問題も確実に得点源にできる。

【基礎知識】モーメント反力とは何か？支点反力における役割と発生原理

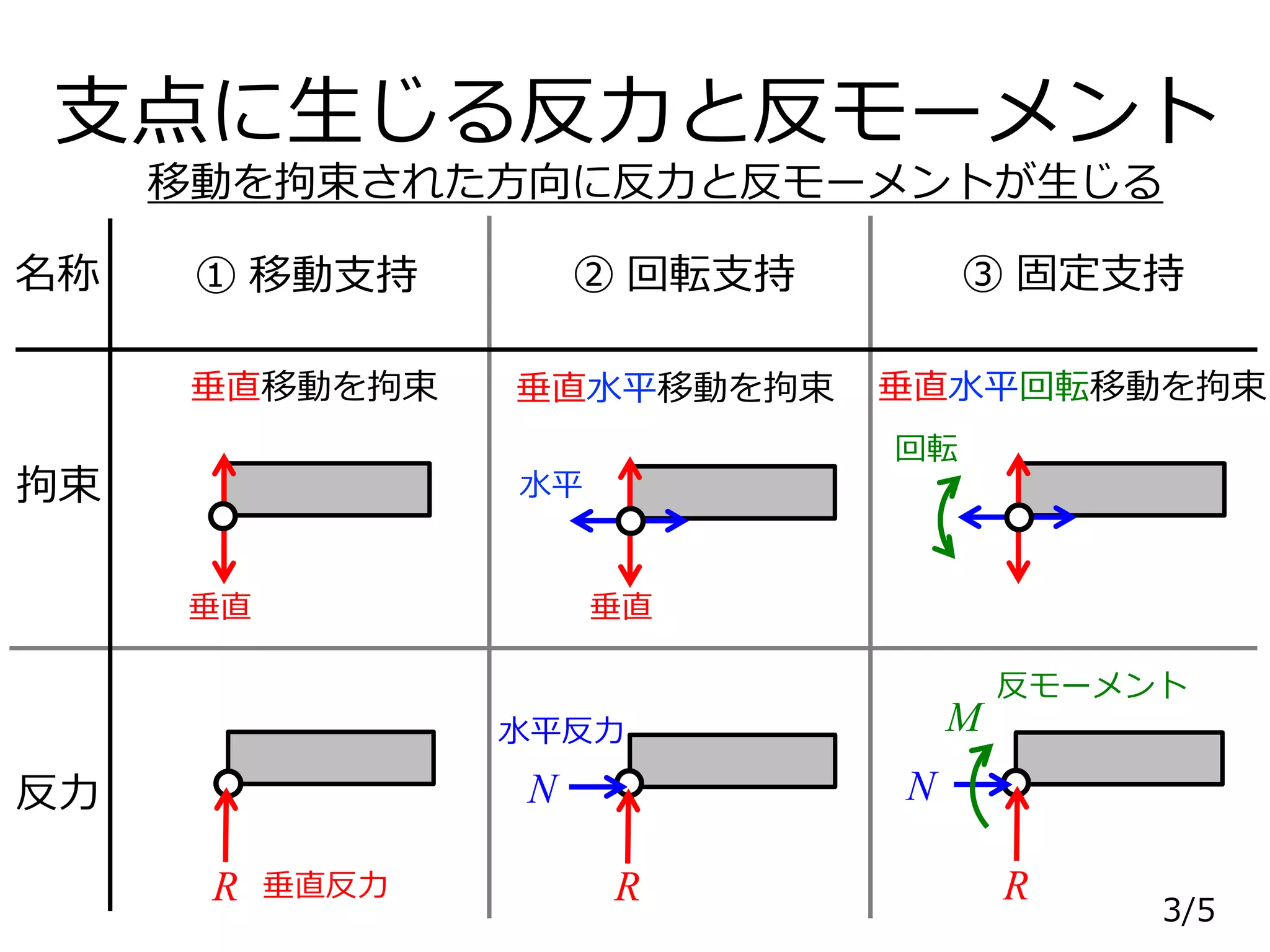

構造物に荷重が作用したとき、構造物が動いたり回転したりしないよう支点から押し返す力を「支点反力」と呼びます。支点反力には大きく分けて水平反力（H）、鉛直反力（V）、そしてモーメント反力（M）の3種類が存在します。

支点の構造によって発生する反力は明確に決まっています。ピン支点は移動を防ぐため水平・鉛直の反力を生みますが、回転は自由なためモーメント反力は生じません。一方、柱の根元や壁に完全に埋め込まれた「固定端」は、移動だけでなく回転しようとする動きも完全に拘束します。この回転を力づくで止めるために支点内部で発生する抵抗力こそが、モーメント反力（固定端モーメント）です。

モーメントは「力 × 距離（腕の長さ）」で定義される回転作用の強さです。外力によって部材が倒れたり回転したりしようとするモーメントに対し、ちょうど同じ大きさで逆向きのモーメント反力が働くことで、構造物は静止状態を保ちます。

なぜ符号で迷うのか？つまずきをゼロにする「向きの仮定と決定ルール」

モーメント反力の計算でミスが多発する最大の原因は、「反力の向きの仮定」と「つり合い式における正負の符号の決め方」を頭の中で混同してしまう点にあります。この混乱を断ち切るには、以下の3ステップのルールを機械的に適用するのが最短ルートです。

ステップ1：未知のモーメント反力は、まず向きを「仮定」して矢印を描く
計算を始める段階では、反力が時計回りか反時計回りかわかりません。そのため、図面上に便宜上どちらかの向き（例えば「反時計回り」）でモーメント反力 $M_A$ の矢印を書き込みます。仮定の向きはどちらでも構いません。

ステップ2：つり合い条件式を立てる際の「回転方向の正（プラス）」を統一する
モーメントのつり合い条件式（$\Sigma M = 0$）を立てる際、「時計回りのモーメントを正（$+$）」とする共通ルールを決めます。支点回りに作用する各荷重によるモーメントと、先ほど仮定したモーメント反力 $M_A$ を、この回転ルールに従って符号をつけて足し合わせます。

ステップ3：計算結果の「正・負」で実際の向きを判定する
方程式を解いた結果が正の値（$+$）であれば、「最初に仮定した向きが正しかった」ことを意味します。逆に負の値（$-$）になった場合は、「実際の反力は仮定と真逆の向きに働いている」と判断します。このルールさえ徹底すれば、途中の立式で符号に迷うことは一切なくなります。

【実践ステップ】つり合い条件式を用いた計算の王道手順

静定構造物の反力を求める基本は、静的つり合い条件式の適用です。平面構造物においては、次の3つの式を同時に満たす必要があります。

• 水平方向のつり合い： $\Sigma X = 0$（水平方向の力の合計がゼロ）
• 鉛直方向のつり合い： $\Sigma Y = 0$（鉛直方向の力の合計がゼロ）
• モーメントのつり合い： $\Sigma M = 0$（任意の点回りの回転モーメントの合計がゼロ）

固定端を持つ梁の計算では、まず未知の反力（水平反力 $H_A$、鉛直反力 $V_A$、モーメント反力 $M_A$）を仮定して図示します。鉛直反力は上向き、水平反力は右向き、モーメント反力は反時計回りと仮定するのが一般的な作図作法です。

続いて、モーメントの基準点を固定端（支点A）に設定して $\Sigma M_A = 0$ を立式します。固定端を基準点に選ぶことで、支点を通る鉛直反力や水平反力によるモーメント（距離がゼロ）が消去され、外力によるモーメントと未知のモーメント反力だけの方程式をダイレクトに解くことができます。

【例題解説】片持ち梁における集中荷重・等分布荷重のモーメント反力計算

ここからは、試験で頻出する代表的な2つのケースを用いて、具体的な数値・記号による解法手順を確認します。

ケース1：先端に集中荷重を受ける片持ち梁

長さ $L$ の片持ち梁の自由端（先端）に、下向きの集中荷重 $P$ が作用しているモデルを考えます。固定端を点Aとします。

1. 反力の仮定：固定端Aにおいて、鉛直反力 $V_A$ を上向き、モーメント反力 $M_A$ を反時計回りと仮定します。
2. 鉛直のつり合い：$\Sigma Y = V_A - P = 0 \rightarrow \mathbf{V_A = P}$（上向き）
3. 点A回りのモーメントつり合い（時計回りを正）：
   先端荷重 $P$ は点Aを中心に部材を時計回りに回転させようとするため $+ (P \times L)$ です。仮定したモーメント反力 $M_A$ は反時計回りなので $- M_A$ となります。
   $\Sigma M_A = P \cdot L - M_A = 0$
   したがって、$\mathbf{M_A = P L}$ と求まります。

結果が正の値となったため、仮定通り「大きさ $PL$、向きは反時計回り」が確定します。

ケース2：全スパンに等分布荷重を受ける片持ち梁

長さ $L$ の片持ち梁の全域に、下向きの等分布荷重 $w$［$\text{kN/m}$］が作用しているモデルです。

1. 等価集中荷重への置き換え：等分布荷重は、全体の総荷重の大きさと作用位置（重心）を求めて集中荷重に置き換えます。
   ・総荷重の大きさ：$W = w \times L = wL$
   ・作用位置：梁の中央（点Aから距離 $\frac{L}{2}$ の位置）
2. 点A回りのモーメントつり合い（時計回りを正）：
   等価集中荷重 $wL$ が距離 $\frac{L}{2}$ の位置で時計回りに作用するため、外力によるモーメントは $+ (wL \times \frac{L}{2}) = + \frac{wL^2}{2}$ です。
   反時計回りに仮定したモーメント反力 $M_A$ を含めて式を立てます。
   $\Sigma M_A = \frac{w L^2}{2} - M_A = 0$
   これにより、$\mathbf{M_A = \frac{w L^2}{2}}$（反時計回り）となります。

曲げモーメント図（BMD）との連携｜内力と反力の符号ルールを混同しないコツ

モーメント反力が正しく計算できても、その後の「曲げモーメント図（BMD）」の描画で符号ミスを起こす受験生が非常に多く見られます。これは外力（反力）の符号ルールと断面力（内力）の符号ルールを取り違えていることが原因です。

外力の計算では「時計回りをプラス」といった計算上の基準を自由に決めて構いません。しかし、部材の内部に生じる曲げモーメント（$M$）は、「部材のどちら側が引っ張られるか」によって正負が定義されます。構造力学の一般的な約束事では、部材の下側が引っ張られる曲げ（下に凸のたわみ）を「正の曲げモーメント」と定義します。

先ほどの片持ち梁のように上から下向きの荷重がかかる場合、梁は下向きにたわみ、部材の「上側」が引っ張られます。つまり、断面に生じている曲げモーメントは負（マイナス）です。曲げモーメント図を描く際は、引張側（上側）に値をプロットするため、固定端部で最大値（$-PL$ や $-\frac{wL^2}{2}$）となる三角形や放物線の図形を描くことになります。反力の向きと内力の引張側を明確に区別して整理しましょう。

一級建築士試験・資格対策｜試験本番で即座に解く時短テクニックと注意点

一級建築士試験の学科（構造）や各種力学試験では、限られた時間内で素早く正確に解答を導く必要があります。本番でケアレスミスを防ぎ、スピードアップを図るための実践ポイントを整理しました。

1. 回転の直感を検算に使う
外力によって部材が「どちらに倒されそうになっているか」を直感的に確認します。下向き荷重なら梁は時計回りに倒れようとするため、それを固定する壁（支点）は必ず「反時計回り」に踏ん張らなければ静止しません。計算で得られたモーメント反力の向きが直感と一致しているかを瞬時に確認する習慣をつけましょう。

2. 単位の整合性を常にチェックする
荷重が $\text{kN}$、長さが $\text{m}$ で与えられている場合、モーメントの単位は必ず $\text{kN}\cdot\text{m}$ となります。断面性能の計算などでミリメートル（$\text{mm}$）単位が混在するとき、単位換算（$1\,\text{kN}\cdot\text{m} = 10^6\,\text{N}\cdot\text{mm}$）を間違えないよう注意が必要です。

3. ラーメン構造の柱脚固定端への応用
門型ラーメンの柱脚が固定端となっている場合も、基本的な考え方は片持ち梁と同じです。水平荷重（地震力・風圧力）が作用したとき、柱脚に生じるモーメント反力は「水平反力 $\times$ 柱の高さ」と梁からの伝達モーメントの合成によって決まります。まずは片持ち梁の基本を完璧にしておくことが、複雑なラーメン解析への確固たる足がかりとなります。

【モーメント反力】に関するよくある質問（FAQ）

Q1：反力の向きを最初から逆に仮定して計算を始めても問題ありませんか？
A1：まったく問題ありません。最初に時計回りと仮定して式を立てた場合、計算結果は負の値（例えば $-PL$）として算出されます。「マイナスが出たから仮定の逆、つまり反時計回りが正解」と正しく解釈できれば、最終的な答えは完全に一致します。

Q2：等分布荷重が梁の途中までにしかかかっていない場合、モーメント反力はどう計算しますか？
A2：荷重がかかっている区間だけの等価集中荷重を求めます。例えば長さ $4\,\text{m}$ の梁のうち、根元の $2\,\text{m}$ だけに等分布荷重 $w$ が作用しているなら、大きさは $w \times 2$、作用点は根元から $1\,\text{m}$（荷重区間の中央）の位置となります。その集中荷重と固定端との距離を用いて通常通りモーメントを計算します。

Q3：単純梁（一端ピン・他端ローラー）ではモーメント反力は本当にゼロですか？
A3：ゼロです。ピン支点もローラー支点も回転を拘束しない（自由に回転できる）構造境界条件のため、支点そのものが回転モーメントに抵抗する力（モーメント反力）を持つことはできません。支点にモーメント反力が発生するのは「固定端」のみです。

まとめ：モーメント反力をマスターして力学計算の得点力を引き上げよう

モーメント反力は、固定端における回転拘束のメカニズムを理解し、「仮定の向き」と「つり合い式の回転ルール」を分離して処理することで、誰でも確実に正解できるようになります。

構造力学の学習において、支点反力の算出はすべてのステップの基盤です。この基本ルールをしっかりと身につけておけば、片持ち梁だけでなく、張り出し梁、ラーメン構造、さらには不静定構造物の解法に至るまで、迷いなくスムーズに計算を進めることができます。基本手順を反復練習し、試験本番での確実な得点源へと昇華させてください。 （出典: モーメント 反 力（Yahoo!ニュース））
