型枠フォームタイの役割と正しい使い方｜パンク防止と施工手順を徹底解説

コンクリート打設を伴う建築・土木工事において、型枠にかかる強大な生コンクリートの圧力（側圧）を受け止め、躯体の精度と安全を担保する要となるのがフォームタイです。現場で頻繁に耳にする部材ですが、セパレーターやPコンとの役割分担、許容耐力に応じたピッチの割り出し、適正な締め込み管理を正しく理解していなければ、重大な施工トラブルにつながりかねません。

特に締め付け不良やピッチ設計の誤りは、打設中に型枠が破壊される「型枠パンク（はらみ・崩壊）」を引き起こし、莫大な手戻りや人身事故に直結します。本稿では、建築型枠金物部材の中核であるフォームタイの基礎知識から、セパレーターとの違い、側圧計算に基づいたピッチ設定、確実な締め付け・取り外しの実務手順まで、現場目線で徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：フォームタイは型枠の外側から単管パイプ等を挟んで締め付け、コンクリート側圧に対抗する主要金物。
• 要点2：セパレーター（内幅維持）、Pコン（かぶり確保・止水）、フォームタイ（外側固定）の3者が連携して側圧を保持する。
• 要点3：打設速度やピッチ間隔の計算ミスは型枠パンクを招くため、確実なトルク管理と部材点検が不可欠。

【基本構造】型枠のフォームタイとは？セパレーターやPコンとの違いと役割

コンクリート構造物を設計通りの寸法で打ち継ぐためには、型枠の内寸を一定に保ちつつ、流し込まれる生コンクリートの外向きの圧力に耐える仕組みが必要です。ここで活躍する代表的な建築型枠金物部材が、セパレーター、Pコン（プラスチックコーン）、そしてフォームタイの3点です。

それぞれの役割と位置関係は明確に分担されています。

• セパレーター（内側）：型枠の内側に配置され、対向する型枠同士の「間隔（壁厚）」を一定に保持する棒状の金物。両端におねじ加工が施されています。
• Pコン（境界部）：セパレーターの両端に取り付けられ、型枠合板の内側に密着する円錐形の部材。コンクリートのかぶり厚さを確保し、型枠解体後のセパレーター端部の防錆処理やモルタル充填を容易にする役割を持ちます。
• フォームタイ（外側）：Pコンから型枠の外側へ突き出たボルト部分、あるいはフォームタイボルトを介して、型枠の外側に添えられたバタ材（単管パイプ等）を挟み込み、ナットやクサビで強固に締め付ける金物。

つまり、内部の間隔をセパレーターとPコンで決め、外側からコンクリート側圧によって型枠が開かないようガッチリと引き留めるのがフォームタイの主たる役割です。

フォームタイの種類・規格とネジ径寸法｜現場に合わせた選び方

現場で使用されるフォームタイには、締め付け方式や対象となるバタ材の形状に応じた複数の規格が存在します。岡部をはじめとする主要金物メーカーのカタログでも、用途別に豊富なラインナップが展開されています。

代表的な分類とネジ径寸法は以下の通りです。

• ボルト・ナット式フォームタイ：ねじ切りされたボルトに座金とナットを組み合わせて締め付ける標準タイプ。微調整が効きやすく、高い引張耐力を持つため土木・建築問わず広く普及しています。
• クサビ式フォームタイ：ボルトに設けられたスリットにクサビを打ち込んで固定するタイプ。ハンマー1本で迅速な締め付けと解体ができるため、施工スピードが重視される現場で多用されます。
• ネジ径の規格（W5/16、W3/8、W1/2など）：一般建築の小〜中規模壁体ではW5/16（2分5厘）やW3/8（3分）が標準的に使われます。一方で、土木構造物や高擁壁、大断面の柱・梁など強大な側圧が想定される部位では、引張強度の高いW1/2（4分）やそれ以上の太径ボルトが選定されます。
• バタ材受座の形状：外側に流すバタ材が単管パイプ（48.6mm）なのか、角パイプ・木角材（バタ角）なのかによって、座金（フォームタイ座金）の受け部形状（丸パイプ用、平座金、コの字型など）を適合させる必要があります。

側圧計算とピッチ間隔の割り付け｜型枠崩壊・パンクを防ぐ重要設計

型枠工事における最大のリスクは、コンクリート打設中に型枠が外側に膨らむ「はらみ」や、部材が破断して生コンが流出する「パンク（型枠崩壊）」です。これを防ぐには、事前の側圧計算に基づいた正確なフォームタイの配置ピッチ（間隔）設計が欠かせません。

コンクリートの側圧は、以下の要因によって大きく変動します。

• 打設高さとヘッド差：打ち込み高さが高くなるほど、下部にかかる液圧（側圧）は増大します。
• 打設速度（m/h）：時間あたりの打ち込み速度が速いほど、下部のコンクリートが硬化を始める前に圧力が累積し、最大側圧が跳ね上がります。
• コンクリートの温度とスランプ：低温期は硬化が遅れるため側圧が高く保持されます。また、流動性の高い高流動コンクリートや高スランプ材も側圧が大きくなります。

一般住宅や中低層RC建築の標準的な壁型枠では、フォームタイのピッチ間隔は縦300mm〜450mm、横300mm〜450mm程度の格子状に割り付けられるのが一般的です。しかし、打設下部（最下段から1〜2段目）は最も高い側圧を受けるため、下段のみピッチを狭めたり、ダブル単管で補強するなどの配慮が不可欠です。

【実践手順】フォームタイと座金の締め方・単管パイプの固定テクニック

型枠の精度を出し、打設時の漏れやズレを防ぐためには、フォームタイの正しい取り付け手順と締め付け感覚の習得が重要です。

【施工の基本ステップ】

1. セパレーター・Pコンのセット：所定の壁厚に合わせたセパレーターの両端にPコンをねじ込み、型枠合板のセパ穴（下穴）に通します。
2. 桟木・バタ材（単管パイプ）の配置：型枠合板の外側に縦バタ材、横バタ材を直交させて配置します。通常は単管パイプ（Φ48.6mm）を2本抱き合わせて使用します。
3. フォームタイ座金のセット：Pコンから突き出たボルトにフォームタイ本体および座金を通し、単管パイプをしっかり挟み込みます。

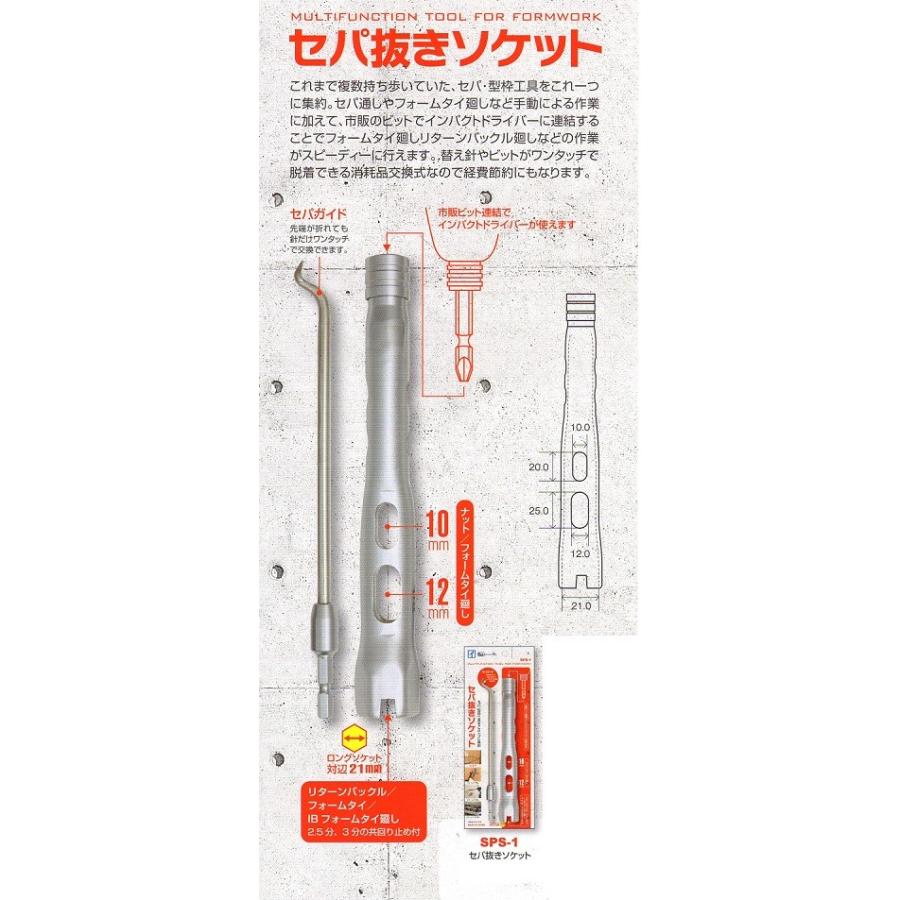

4. 締め付け作業：インパクトレンチや専用ラチェットを用い、ナットを均等に締め込みます。

締め付けにおいて重要なのは、過不足のないトルク管理です。締め込みが緩いと打設時の側圧で隙間が開き、ノロ（セメントペースト）漏れや躯体のはらみが発生します。一方で、過度なトルクで力任せに締めすぎると、合板が局所的に凹んで壁厚が薄くなったり、Pコンの首折れやボルトのネジ山破損（ねじバカ）を招きます。単管パイプが型枠面に均等に密着し、合板の不陸（波打ち）が出ない状態を目視と手応えで確認しながら締め込むのが鉄則です。

脱型時のフォームタイ取り外し手順と現場の安全管理

コンクリート打設が完了し、所定の養生期間を経て所要強度が確認された後、型枠の解体（脱型）作業へ移行します。フォームタイの取り外しは、解体作業全体の安全性と部材の再利用性に大きく関わります。

取り外しは以下の手順で進めます。

1. ナット・クサビの緩め：上部から下部へと順次フォームタイを緩めます。打設直後の型枠には残存応力がかかっている場合があるため、緩めた瞬間の部材の跳ね返りやパイプの脱落に警戒します。
2. バタ材（単管パイプ）の撤去：単管パイプ受け金物を外し、足場や作業床を確保しながらパイプを安全な場所へ整理・仮置きします。高所作業では部材の落下防止対策（手渡し運搬、資材受けネットの設置）を徹底します。
3. フォームタイボルトの抜き取り：Pコンからフォームタイボルトを逆回転させて取り外します。
4. 型枠合板の脱型とPコンの抜き取り：合板を取り外した後、コンクリート面に埋め込まれたPコンを専用工具（Pコン回し）で抜き取ります。残った穴には後工程で止水材やモルタルを隙間なく充填します。

取り外したフォームタイは、付着したノロをケレン清掃し、ネジ山の潰れ、ボルトの曲がり、座金の歪みがないかを点検します。損傷した部材を次現場に持ち込むと破断事故の原因となるため、規格外や劣化品は即座に廃棄するルールを徹底しましょう。

型枠パンクの主な原因と今すぐできるトラブル再発防止策

型枠のパンクは、ひとたび発生すると打設の中断、生コンの除去、型枠の再建工など膨大なコストと工期遅延を招きます。パンクを引き起こす主要な原因と、その防止策を整理します。

• 打設スピードの超過：最も多い原因が「打ち急ぎ」です。圧送車からの吐出量をコントロールせず、1箇所に集中して急激に打ち込むと、設計想定を遥かに超える局所側圧が発生します。打設は層状に1回あたり30〜50cm程度ずつ均等に回し打ちを行うのが原則です。
• バイブレーターの過剰挿入：棒状振動機（バイブレーター）を長時間当てすぎたり、下層の硬化しかけた層まで深く突き刺すと、コンクリートが再液状化して側圧が急上昇します。バイブレーターは下層に10cm程度挿入し、1箇所あたり5〜15秒を目安に素早く引き抜くことが基本です。
• 締め付け忘れ・ボルトの選定ミス：職長や施工管理者による打設前の「締め戻し・全数点検」を徹底し、仮止め状態のフォームタイを見逃さないチェック体制を敷くことが、ヒューマンエラーを防ぐ唯一の確実な手段です。

【型枠のフォームタイ】に関するよくある質問（FAQ）

Q1：セパレーターとフォームタイは同じネジ径で揃える必要がありますか？
A1：はい、ネジの規格（W5/16、W3/8、W1/2など）を必ず一致させる必要があります。Pコンを介して接続する場合でも、Pコンの内側（セパレーター側）と外側（フォームタイ側）のネジ規格に適合していなければ接合できません。混在現場では部材の取り違えに十分注意してください。

Q2：フォームタイの締め付けトルクは数値で厳密に管理すべきですか？
A2：一般的な建築型枠ではトルクレンチを用いた数値管理までは義務付けられていない現場が多いですが、インパクトレンチによる締め込み過多（オーバートルク）を防ぐため、作業員の締め付け感覚の統一が推奨されます。合板へのめり込み深さ（1〜2mm以内）や隙間の有無を目視確認することが実務上の標準です。

Q3：フォームタイは何回くらい再利用（転用）できますか？
A3：適切な清掃とオイル塗布を行い、変形やネジ山の損傷がなければ数十回以上の転用が可能です。ただし、一度でも過大な側圧を受けて曲がったボルトや、ネジ山が削れて噛み合わせが浅くなったものは、耐力が著しく低下しているため再使用してはなりません。

まとめ：確実なフォームタイ施工が高品質なコンクリート躯体を支える

型枠工事におけるフォームタイは、一見するとシンプルな金物部材に過ぎませんが、生コンクリートの強大な側圧を受け止め、建築物の精度と作業員の安全を守る極めて重要な役割を担っています。

セパレーターやPコンとの適切な組み合わせ、コンクリートの打設条件に合わせたピッチ計算、そして均一で無理のない締め付け管理を徹底することこそが、型枠パンクを防ぎ、美しく強固な躯体を完成させるための最短ルートです。現場の安全と品質を高めるためにも、日々の点検と正しい部材選定を徹底していきましょう。 （出典: 型 枠 の フォーム タイ（Yahoo!ニュース））
