反射波とは？位相変化や定常波の仕組み・計算方法まで徹底解説

物理の授業で見かける波の図から、日常で使うスマートフォンやWi-Fiの通信環境、さらには医療の超音波エコー検査や地震の揺れに至るまで、私たちの身の回りには無数の「波」が存在しています。その波が異なる物質や壁にぶつかったとき、跳ね返って戻ってくる現象が反射波です。

「固定端と自由端でなぜ波の形や向きが変わるのか」「反射波と入射波が重なると何が起きるのか」といった疑問は、高校物理のつまずきポイントになりやすいだけでなく、通信や回路設計の実務でも極めて重要なテーマです。本稿では、反射波の基本原理から位相の変化、定常波の発生メカニズム、そしてインピーダンス不整合による計算方法や応用事例まで、体系的にわかりやすく整理してお届けします。

📌 【この記事の重要ポイントまとめ】

• 要点1：反射波とは波が異なる媒質の境界面で跳ね返る現象であり、透過波や入射波とのエネルギー保存関係で振幅が決まる。
• 要点2：境界の条件によって位相が異なり、自由端では「同位相」、固定端では180度ひっくり返る「逆位相（位相反転）」となる。
• 要点3：入射波と反射波の干渉で「定常波」が生じるほか、通信回路のインピーダンス不整合や地震波解析など多分野の基盤技術に応用されている。

【基礎知識】反射波とは？入射波・透過波との決定的な違い

波がひとつの媒質（空気や水、ロープなど）の中を進んでいき、異なる媒質との境界面に到達したとき、波はそのまま消え去るわけではありません。境界で跳ね返って元の媒質側へと戻っていく波を反射波、境界を越えて新しい媒質の中へと進み続ける波を透過波、そして境界面に向かって進んできた元の波を入射波と呼びます。

この3つの波の関係性を理解するうえで、鍵となるのが「周期（振動数）」「波長」「振幅」の変化です。まず、波の源（波源）の振動数は変わらないため、周期や周波数は入射波・反射波・透過波のすべてで共通となります。また、反射波は同じ媒質の中を逆向きに進むだけなので、波の伝播速度も波長も入射波とまったく同じです。

一方で、境界面を通り抜けた透過波は媒質が変わるため、進む速度が変化します。速度が変われば、公式（$v = f\lambda$）に従って波長も縮んだり伸びたりします。さらにエネルギー保存則の観点から見ると、入射波が持っていたエネルギーは「反射波のエネルギー」と「透過波のエネルギー」に分配されるため、反射波・透過波の振幅は共に入射波よりも小さくなるのが自然界の基本ルールです（完全に跳ね返る全反射を除く）。

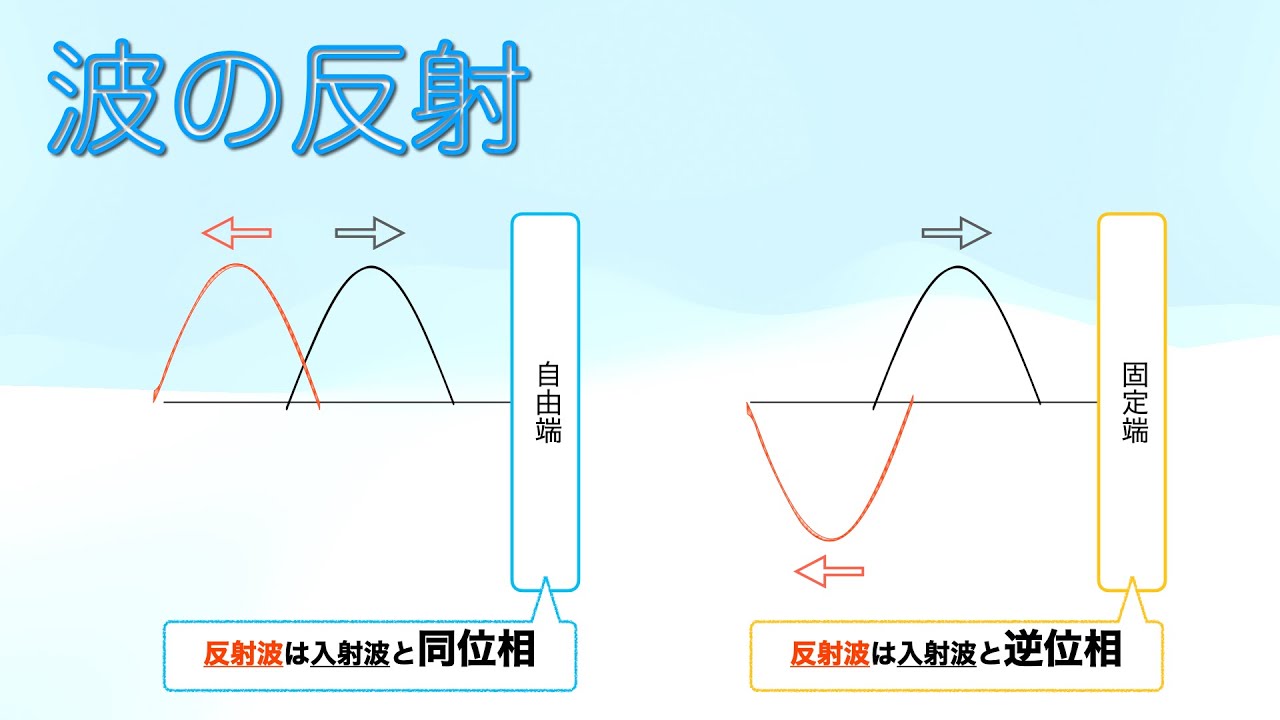

【図解の急所】固定端と自由端で「位相」はどう変わる？同位相と逆位相の仕組み

物理の試験や技術計算で最も頻出するのが、境界の条件による位相の変化です。ロープの端を壁に固定している状態を「固定端」、リングなどに通して上下に自由に動ける状態を「自由端」と呼びますが、この2つでは反射波の戻り方が正反対になります。

自由端反射（同位相で反射）
端点が自由に動ける場合、波の山が到達すると端点は入射波の2倍の高さまで大きく持ち上がります。この持ち上がった端点が新たな波源となって波を送り出すため、山は山のまま、谷は谷のまま反射します。つまり、入射波と反射波の位相差はゼロであり、同位相で跳ね返ります。

固定端反射（逆位相で位相が反転）
端点が壁にガッチリと固定されている場合、波が端点を上に引っ張ろうとしても端点は動けません。すると作用・反作用の法則により、壁からロープに対して逆向き（下向き）の強い力が働きます。この反作用によって波が上下逆さまに押し戻されるため、山として入ってきた波は谷となって反射します。位相が$\pi$ラジアン（180度）ずれるため、これを逆位相（位相の反転）と呼びます。

作図問題などで反射波を描く際は、「もし壁がなかったら進んでいたはずの延長波」をイメージし、自由端なら境界面を軸に左右反転（線対称）させ、固定端ならさらに上下を反転（点対称）させると正確な波形を描き出すことができます。

【物理の要点】反射波と入射波が重なり合う「定常波」発生の仕組み

入射波が進み続け、境界から同じ速さ・同じ振幅・同じ波長の反射波が連続して戻ってくると、波の重ね合わせの原理によって互いに干渉し合います。このとき現れる特殊な波が定常波（定在波）です。

定常波は、左右に進む2つの波が打ち消し合ったり強め合ったりすることで、まるで左右に移動せずその場で上下に振動しているだけのように見えます。この現象には明確な特徴を持つ2つのポイントが存在します。

1つ目は、常に揺れがゼロでまったく動かない「節（ふし）」です。入射波と反射波が常に逆位相でぶつかり合い、完全に相殺される位置が節となります。固定端は常に動かないため、固定端の境界は必ず定常波の節になります。
2つ目は、入射波と反射波が常に同位相で重なり、元の波の2倍の振幅で激しく振動する「腹（はら）」です。自由端では端点が大きく動くため、自由端の境界は必ず定常波の腹になります。

ギターの弦の振動や管楽器の音の響き（気柱共鳴）は、すべてこの端点での反射と定常波の発生原理を利用して特定の音階を作り出しています。

【数式と設計】反射係数の求め方｜インピーダンス不整合と反射波の関係

電気・電子工学や通信技術の現場において、反射波は単なる物理現象にとどまらず、信号品質を左右する極めてシビアな設計対象です。電気信号が高周波伝送線路を進む際、回路の特性によって波がどれくらい反射するかを表す指標を反射係数（$\Gamma$ または $R$）と呼びます。

伝送線路の特性インピーダンスを $Z_0$、接続先の負荷インピーダンスを $Z_L$ と置いたとき、電圧の反射係数 $\Gamma$ は以下の計算式で求められます。

$$\Gamma = \frac{Z_L - Z_0}{Z_L + Z_0}$$

この式から、いくつかの重要な境界状態が読み取れます。

1. インピーダンス整合（マッチング：$Z_L = Z_0$）
分子がゼロになるため $\Gamma = 0$ となり、反射波はまったく発生しません。すべての信号エネルギーが負荷へと綺麗に伝送される理想的な状態です。

2. 終端オープン（開放：$Z_L = \infty$）
極限を取ると $\Gamma = +1$ となり、入射波と同じ位相・同じ振幅で100%跳ね返ります。これは物理における「自由端反射」と完全に一致します。

3. 終端ショート（短絡：$Z_L = 0$）
計算すると $\Gamma = -1$ となり、振幅は同じですが符号が反転（180度位相反転）して100%跳ね返ります。これは物理の「固定端反射」に相当します。

インピーダンスが一致していない状態をインピーダンス不整合と呼びます。不整合があると線路内に不要な反射波が発生し、送信元に戻って機器を発熱させたり、通信エラーを引き起こすノイズとなったりするため、高周波回路ではマッチング回路を挿入して反射係数を極限までゼロに近づける設計が徹底されています。

【実社会の応用】音波・電波・地震波（P波・S波）における反射のメカニズム

反射波の性質は、目に見えない自然現象の解明や社会インフラのあらゆる技術に応用されています。

音波の反射と医療・探査
空気中を進む音波が硬い壁に当たって跳ね返るのが「やまびこ（エコー）」です。この仕組みを高度化したのが医療用超音波エコー検査や魚群探知機（ソナー）です。密度の異なる生体組織や海底の境界で生じる反射波を受信し、反射して戻ってくるまでの時間と振幅を計算することで、内部の断面図をリアルタイムに画像化しています。

電波の反射とマルチパス問題
スマートフォンや地上波放送などの電波通信では、送信アンテナから直接届く「直接波」だけでなく、高層ビルや地面に跳ね返った「反射波」が同時に受信機へ届きます。複数の経路を通った波が干渉し合うこの現象をマルチパスと呼びます。反射波が逆位相で重なると電波が急激に弱まる「フェージング」が発生するため、近年の5G/6G通信やWi-Fi技術では、複数のアンテナを用いて反射波を積極的に合成・補正するMIMO技術が不可欠となっています。

地震波の反射と地球内部の探査
地震が発生した際に地中を伝わる地震波には、縦波であるP波（Primary wave）と横波であるS波（Secondary wave）が存在します。これらの波が地層の境界面（密度の異なる岩盤の境目やマントルと外核の境界）にぶつかると、屈折波とともに強い反射波が生じます。地震計で観測される複雑な揺れの中から反射波の到達時間を解析することで、震源の正確な深さや、人類が直接掘削できない地球深部の構造が解明されています。

【反射波とは】に関するよくある質問（FAQ）

Q1：固定端反射で波が反転（逆位相）する理由を直感的に知りたいです。
A1：固定された端点を壁が力強く押し返しているからです。波が壁を持ち上げようと力を加えた瞬間、壁は絶対に動かないため「作用・反作用の法則」によって下向きに同じ大きさの力をロープへ返します。この壁からの強烈なしっぺ返しによって、山として届いた波が反対側の谷へと強制的にひっくり返されて跳ね返ります。

Q2：通信ケーブル内で反射波が発生すると何が問題なのですか？
A2：主に「信号の歪み」「ゴースト」「機器の破損」の3つが問題になります。反射波が元の信号と重なると波形が乱れて通信エラーが発生します。また、反射して送信側に戻った強いエネルギーが送信回路に過負荷をかけ、発熱や故障を引き起こすリスクがあります。

Q3：反射波の振幅は、必ず入射波よりも小さくなるのですか？
A3：現実の媒質境界では、エネルギーの一部が「透過波」として進んだり熱に変換されたりするため、基本的には小さくなります。ただし、固定端や自由端のように波が境界面の先へ一切通り抜けられない理想的な「全反射」の条件下では、エネルギーがすべて跳ね返るため、反射波の振幅は入射波と全く同じ大きさになります。

まとめ：波の基本原理を知れば技術の仕組みが見えてくる

反射波は、単に「波が障害物に当たって跳ね返る」という単純な現象にとどまりません。境界面の条件が固定端か自由端かによって位相が同位相か逆位相かに分かれ、その反射波が入射波と交差することで空間に定常波を形作ります。

この一連の物理特性は、楽器の美しい音色を生み出す源泉であると同時に、電気通信におけるインピーダンス整合や、電波障害の克服、超音波・地震波を用いた内部構造の可視化など、先端テクノロジーの根幹を支えています。波の反射と位相のルールを正しく押さえておくことで、物理の理解はもちろん、身近な通信環境や計測技術の仕組みをより深く読み解くことができるようになるはずです。 （出典: 反射 波 と は（Yahoo!ニュース））
