テラヘルツ時間領域分光法の衝撃！非破壊検査を変える原理と最新動向

電波の透過性と光の直進性を兼ね備えた「未開拓の電磁波」と呼ばれるテラヘルツ波。その計測・分析技術のコアとして、産業界と学術界の双方から熱い視線を集めているのがテラヘルツ時間領域分光法（THz-TDS: Terahertz Time-Domain Spectroscopy）です。従来のX線検査のように被ばくのリスクを負うことなく、赤外線では透過できなかったプラスチックやセラミックス、紙などの内部構造を高精度に可視化できる新世代の計測手法として確固たる地位を築いています。

2026年を迎えた現在、かつては研究室レベルにとどまっていた大型システムから、現場導入を見据えた超小型・高速測定モジュールへのシフトが急速に進んでいます。半導体ウェハの非接触キャリア評価から、医薬品錠剤のコーティング膜厚測定、さらにはBeyond 5G／6G向け次世代通信材料の評価まで、製造業の品質管理や研究開発プロセスを根底から塗り替えつつあるTHz-TDSの全貌を徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：電場波形を直接捉えることで、1回の測定から「屈折率」と「吸収係数（複素誘電率）」を同時に算出できる画期的な分光技術。
• 要点2：半導体の非接触物性評価や医薬品錠剤の多層膜厚検査など、産業界の非破壊・非接触インライン検査で実用化が加速。
• 要点3：2026年現在は装置の小型化・低価格化が進み、ミリ秒単位の高速イメージングや工場ラインへの全数検査導入が現実解に。

なぜ今THz-TDSが注目されるのか？非破壊検査と物性評価を激変させる理由

産業界がTHz-TDSに強い期待を寄せる最大の理由は、「非破壊・非接触・無害」でありながら物質内部の電子物性や分子構造を同時に暴き出せる点にあります。従来の非破壊検査で広く用いられてきたX線は、優れた透過力を持つ一方で人体への放射線被ばく対策や厳重な遮蔽設備が必須でした。一方、超音波探傷は接触媒質が必要であり、赤外線分光は物質表面での散乱や強い吸収によって内部の奥深くまで届きにくいという弱点を抱えています。

テラヘルツ波（周波数：およそ0.1THz〜10THz）は、高分子材料や半導体、絶縁体など多くの非金属材料をスムーズに透過します。さらに光子エネルギーがわずか数ミリ電子ボルト（meV）と極めて低いため、生体組織や高分子結合を破壊する心配が一切ありません。物質を壊さずに透視し、なおかつ物質固有の指紋スペクトル（分子間振動や結晶格子振動に起因する吸収ピーク）を同時に検出できる特性こそが、検査現場のブレイクスルーとして選ばれる決定打となっています。

テラヘルツ時間領域分光法の基本原理｜フェムト秒レーザーと光伝導アンテナの仕組み

THz-TDSの測定プロセスは、一般的な光周波数分光法とは根本的にアプローチが異なります。光の強度（パワー）のみを記録する従来の分光計に対し、THz-TDSはテラヘルツパルス波の「電場振幅の時間波形」を直接サンプリング測定します。

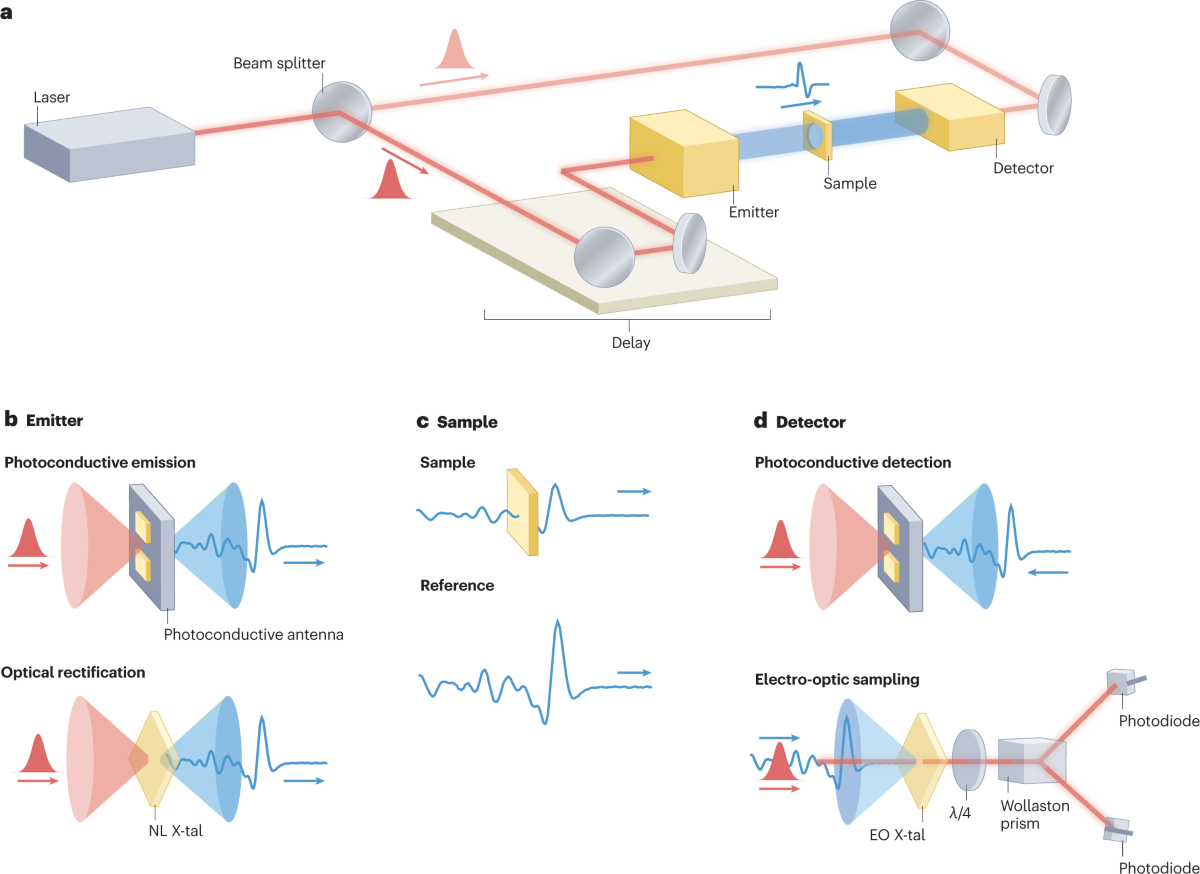

光源にはパルス幅数十フェムト秒（100兆分の1秒単位）のフェムト秒レーザーを使用します。レーザー光を励起光と検出光の2つに分岐させ、励起光を低温成長GaAs（LT-GaAs）などの半導体薄膜で形成された光伝導アンテナ（PCA）や非線形光学結晶に照射することで、ピコ秒オーダーの極短テラヘルツ電磁波パルスを発生させます。

放射されたテラヘルツ波がサンプルを透過（または反射）すると、サンプルの厚みや内部物性に応じて波形に「遅延（位相シフト）」と「減衰（振幅の低下）」が生じます。この変化した電場波形を受信側の光伝導アンテナと検出用レーザーパルスで忠実にトレースします。得られた時間波形データにフーリエ変換（FFT）を施すことで、広帯域な周波数分光スペクトルを一気に導き出します。

この測定プロセスの真価は、振幅と位相の情報を同時に取得できる点にあります。クラマース・クローニッヒ変換のような数学的仮定を用いることなく、物質の複素誘電率および複素屈折率（実部：屈折率、虚部：消衰係数）を直接的かつ高精度に独立分離して算出できます。これが物性評価において圧倒的な信頼性を誇る技術的根拠です。

THz-TDSの産業応用事例｜半導体から医薬品・次世代通信まで

研究室の基礎物理測定にとどまらず、産業ラインでの実用化が目覚ましい広がりを見せています。代表的な3つの分野における最先端の導入事例を整理します。

① 半導体・電子材料の非接触キャリア濃度評価
シリコン（Si）や炭化ケイ素（SiC）、窒化ガリウム（GaN）などの次世代パワー半導体において、THz-TDSは真価を発揮します。自由キャリアとテラヘルツ波の相互作用を解析するDrude（ドルーデ）モデルを適用することで、電極を形成することなく、非接触・非破壊でキャリア濃度や電子移動度を瞬時に測定できます。製造プロセス途中での全数ウェハ検査が可能になり、歩留まり向上に直結します。

② 医薬品錠剤の多層コーティング膜厚測定
徐放性製剤や腸溶性カプセルでは、コーティング膜の厚みや均一性が薬効の持続時間を左右します。THz-TDSのパルス反射測定を用いれば、錠剤内部の各界面からのエコー信号を解析することで、数十マイクロメートル単位の極薄膜厚を高精度に非破壊測定できます。従来の破壊検査（断面切断による顕微鏡観察）を完全に置き換える技術として、製薬大手の品質管理ラインへ導入が進んでいます。

③ テラヘルツイメージングによる内部欠陥の非破壊検査
自動車や航空宇宙分野で多用される炭素繊維強化プラスチック（CFRP）やガラス繊維強化プラスチック（GFRP）の内部剥離、異物混入、接着剤の塗布ムラ検出において、テラヘルツイメージング最新技術が活躍しています。X線では判別しにくい樹脂同士の接着不良や微小空洞（ボイド）を鮮明にコントラスト化することが可能です。

テラヘルツ時間領域分光法のメリット・デメリットを徹底比較

導入を検討する上で把握しておくべき強みと課題を、客観的なファクトに基づいて整理しました。

評価項目	メリット（強み）	デメリット・課題
測定精度・情報量	振幅と位相を同時測定。屈折率と吸収係数を計算処理なしで直接取得可能。	金属や高濃度導電体は全反射するため、深部透過測定が困難。
安全性・環境性	非電離放射線のため生体安全性が極めて高く、放射線管理区域が不要。	大気中の水蒸気（湿気）による強い吸収帯が存在し、光路パージが必要な場合がある。
測定スピード	超高速光サンプリング技術により、1波形あたりミリ秒以下のリアルタイム測定が可能。	広範囲を高解像度で二次元マッピングする場合、スキャン機構に時間を要する。

テラヘルツ分光装置の価格帯と比較｜導入時の選定ポイント

テラヘルツ分光装置の導入コストは、採用しているレーザー光源と検出光学系の仕様によって大きく分かれます。

ハイエンド研究開発モデル（約3,000万〜6,000万円）
超短パルスチタンサファイアレーザーや高性能ファイバーレーザーを搭載し、0.1THz〜6THz以上の超広帯域と高いダイナミックレンジ（>80dB）を誇るシステムです。物性物理の基礎研究や最先端半導体のバンド構造解析など、極限の精度が求められる用途に選定されます。

産業用小型モジュール・ポータブルモデル（約1,000万〜2,500万円）
通信波長帯（1.5μm帯）の小型堅牢なファイバーレーザーと光ファイバー結合型テラヘルツヘッドを採用したシステムです。本体がコンパクトで耐環境性に優れ、工場の製造ライン横やロボットアームの先端に取り付けて稼働させることができます。

装置選定においては、「必要な周波数帯域」「サンプルに対する透過・反射配置の柔軟性」「スキャンスピード（インライン対応可否）」の3要素を測定対象の物性と照らし合わせて見極めることが失敗を防ぐ要訣です。

【2026年最新】テラヘルツ研究動向とBeyond 5G/6G時代の技術進化

2026年のテラヘルツ研究において最もホットなトピックは、「Beyond 5G／6G」向け高周波材料評価と「オンチップTHz-TDS」の進化です。

次世代大容量無線通信では100GHz〜300GHz帯（サブテラヘルツ帯）から1THz近傍の実装が計画されており、アンテナ基板や層間絶縁膜として用いられる低誘電損失材料（Low-Dk/Low-Df材料）の正確な高周波誘電特性評価が死活問題となっています。THz-TDSは、このギガヘルツからテラヘルツへの過渡領域における誘電損失を連続的かつ極めて正確にプロファイリングできる標準ツールとしての地位を確立しました。

さらに、光集積回路（PIC）技術と半導体微細加工を組み合わせることで、テラヘルツ発生素子と検出素子を単一チップ上に統合するオンチップTHz分光デバイスの開発が急伸しています。これにより、将来的にはスマートフォンや携帯型ヘルスケア端末に組み込めるレベルの超小型テラヘルツセンサーの誕生が現実味を帯びています。

【テラヘルツ時間領域分光法】に関するよくある質問（FAQ）

Q1：テラヘルツ波はX線や赤外線と具体的に何が違うのですか？
A1：テラヘルツ波は電波の「高い透過性」と光の「直進性・分光特性」を併せ持ちます。X線のように生体を傷つける被ばくリスクがなく、赤外線では散乱・遮断されてしまう不透明な樹脂や紙の内部深くまで透過して構造や分子情報を読み取れる点が決定的な違いです。

Q2：水分を含む生体サンプルでも正確に測定できますか？
A2：水はテラヘルツ波を非常に強く吸収するため、厚みのある含水サンプルを透過させるのは困難です。しかし、高感度な「減衰全反射（ATR）法」や反射型配置を活用することで、皮膚表面の水分量測定や生体組織の薄片サンプルにおける微細なガン組織の識別など、生体医療分野への応用研究が着実に進展しています。

Q3：インライン全数検査で使用する場合の測定タクトタイムはどのくらいですか？
A3：近年の高速光学遅延走査技術（OSCATやECOPSなど）を搭載した装置では、1秒間に数百〜数千本の時間波形データを取得可能です。錠剤のコーティング検査やシート材の厚み測定など、ポイント測定であれば製造ラインのスピードを落とすことなくリアルタイムに合否判定が行えます。

まとめ：テラヘルツ時間領域分光法が拓く次世代の産業計測

テラヘルツ時間領域分光法（THz-TDS）は、単なる実験室の分析手法から、2026年の産業競争力を左右する中核的な非破壊検査インフラへと進化を遂げました。電場波形を丸ごと捉える独自の原理によって、非接触でありながら物性の本質を高精度に可視化する能力は、他技術の追随を許しません。

半導体微細化の限界突破、医薬品の品質保証の厳格化、そして6G通信に向けた新材料創出など、先端テクノロジーが直面する課題を解き明かす鍵として、THz-TDSの社会実装は今後さらに加速していくはずです。 （出典: terahertz time domain spectroscopy（Yahoo!ニュース））
