【2026年最新】ノッチタンク排水方法と放流基準の完全実務ガイド

建設現場や土木工事において、地下湧水や雨水、工事に伴う濁水（だくすい）を安全に処理・排出するために欠かせないのが「ノッチタンク」です。しかし、適切な手順を踏まずに安易な排水を行ってしまうと、河川や下水道への基準値超過放流となり、水質汚濁防止法に基づく行政指導や工事停止処分、さらには企業の社会的信用失墜につながる重大なリスクを孕んでいます。

2026年現在の現場管理では、環境コンプライアンスの徹底がこれまで以上に厳格に求められています。本稿では、ノッチタンクの基本構造から放流基準、正しい排水手順、凝集沈殿やpH中和処理の実務、三角ノッチを用いた流量測定計算まで、現場技術者が知っておくべき必須知識を網羅して解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ノッチタンクの排水は、水質汚濁防止法や自治体の条例に基づく「SS（浮遊物質量）」および「pH（水素イオン濃度）」の基準値をクリアした上で実施することが鉄則。
• 要点2：確実な濁水処理には、適切な水中ポンプの配置、凝集剤を用いた沈殿促進、セメント混入水に対するpH中和処理といった複合的な工程管理が不可欠。
• 要点3：三角ノッチによる越流水頭の正確な測定と流量計算、定期的な泥抜き清掃をルーティン化することで、排水トラブルを未然に防止できる。

【基本構造】濁水処理ノッチタンクの仕組みと寸法規格の選び方

現場で日常的に使用される濁水処理ノッチタンクの基本構造は、単なる貯水槽ではなく、水の流速を落として比重差で土砂を沈降させる「重力沈降」の原理を活用した仮設沈殿槽です。タンク内部は通常、2枚から3枚の仕切り板（邪魔板・バッフルプレート）によって複数の部屋に区切られており、水が上下一対の流路を蛇行しながら通過することで、泥微粒子が自然沈降しやすい環境を作り出します。

現場選定において重要となるノッチタンクの寸法規格は、処理すべき湧水量や降雨時のピーク流入量に応じて決定します。一般的に流通しているリース品・市販品の代表的な規格は以下の通りです。

• 1m³タイプ（小型）：狭小な都市部現場や、ピット内などの限られたスペース向け。少量の湧水処理に対応。
• 2m³〜3m³タイプ（標準型）：基礎工事や推進工事など、中規模の土木・建築現場で最も汎用的に用いられるサイズ。
• 5m³以上（大型・連結型）：山岳トンネル工事や大規模造成など、大量の湧水や高濁度水が発生する現場で複数連結して運用。

処理能力を超える過大な水量を投入すると、タンク内の滞留時間が不足し、沈降しきらないまま濁水が越流してしまいます。計画段階でピーク時の予想湧水量を算出し、適切な容量と台数を確保することが第一歩となります。

【放流基準】知らずに流すと法律違反？水質汚濁防止法と現場ルール

現場から公共用水域（河川・側溝・海域など）や下水道へ排水する際、必ずクリアしなければならないのが水質汚濁防止法の放流基準および各自治体の上乗せ条例です。これらに違反して汚濁水を放流した場合、直罰規定の適用や工事停止命令を受ける可能性があります。

排水管理において特に監視すべき主要指標は以下の2点です。

• SS（浮遊物質量 / Suspended Solids）：一般的な一様排水基準では200mg/L以下（日平均150mg/L以下）と定められていますが、河川放流時は自治体条例や漁業権の関係により25mg/L〜50mg/L以下といった極めて厳しい基準が設定されている現場も少なくありません。
• pH（水素イオン濃度）：公共用水域への放流基準は5.8〜8.6（海域は5.0〜9.0）です。コンクリート打設や地盤改良に伴う強アルカリ水（pH 11〜12以上）は、そのまま放流することが固く禁じられています。

放流直前の簡易水質測定（pHメーターや透視度計による現場チェック）を日報に記録し、トレーサビリティを確保する運用が2026年の現場標準となっています。

【実務手順】失敗しないノッチタンク排水方法と沈殿槽の正しい使い方

現場でのトラブルを防ぐための沈殿槽の排水手順は、事前の段取りと機器のセッティングによって成否が分かれます。以下のフローを確実に順守して作業を進める必要があります。

まず、流入側における水中ポンプの設置方法に配慮します。掘削ピットや集水桝の最底部にポンプを直置きすると、底のヘドロや濃密な泥水をそのまま吸い上げてタンクを急速に埋没させてしまいます。ポンプ本体を吊り下げて底面から20〜30cm程度浮かせるか、吸込み口の周囲を砕石やカゴで囲い、粗い土砂の吸い込みをあらかじめ防ぐ工夫が効果的です。

続いて、ノッチタンク内での段階的な処理フローを踏みます。

1. 流入と整流：第1槽に流入した濁水は、仕切り板によって流速が減衰され、比重の重い砂礫や粗粒子が底部へ急速に沈殿します。
2. 上澄み水の移行：第2槽、第3槽へと水がオーバーフローおよびアンダーパスを繰り返す過程で、より細かなシルト分が沈降し、水質が浄化されていきます。
3. 最終放流判定：ノッチ板の手前にある最終槽で透視度およびpHを目視・機器測定し、基準値を満たしていることを確認した上で、三角ノッチから自然越流排水させます。

【水質管理】凝集剤を用いた濁水処理とノッチタンクpH中和処理のポイント

自然沈降だけでは除去できない微細な粘土粒子（コロイド粒子）が含まれる場合、水はいつまでも濁ったままとなります。このようなケースでは、凝集剤を用いた濁水処理をタンクの前段または中間槽で組み込む必要があります。

現場では主に無機凝集剤（PAC：ポリ塩化アルミニウムなど）で粒子の反発力を打ち消し、さらに高分子凝集剤を併用して大きなフロック（泥の塊）を形成させて急速沈殿を促します。凝集剤を投入する際は、流入ラインでの急速撹拌と、タンク内での緩速沈殿のバランスを崩さないよう、注入ポンプの添加量をこまめに調整することが重要です。

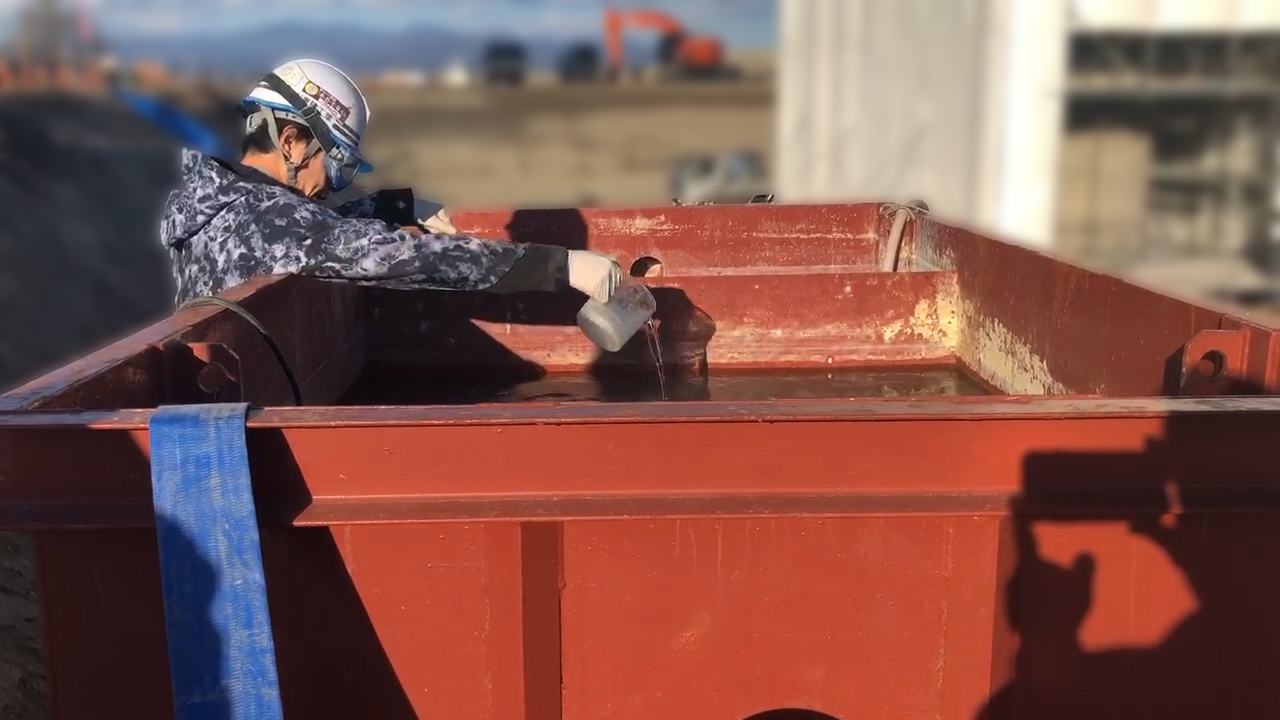

また、コンクリート打設後の洗浄水やセメント系地盤改良工の湧水に対しては、ノッチタンクpH中和処理が必須です。強アルカリ性の排水に対しては、炭酸ガス（CO₂）バブリング装置や希硫酸・クエン酸等の中和剤添加システムをタンク手前に設置します。特に炭酸ガス方式は、過剰注入による「酸性側への傾きすぎ」を防ぎやすく、安全性が高いため多くの建設現場で推奨されています。

【流量管理】三角ノッチ排水測定とノッチタンク流量計算の実践テクニック

ノッチタンクの出口に設けられているV字型の切れ込みは「三角ノッチ（JIS B 8302規格に準拠した直角三角ノッチ）」と呼ばれ、越流する水深を測るだけで正確な排水量を把握できる優れた機構です。日々の三角ノッチ排水測定は、排水計画の進捗管理や下水道料金の算定、環境報告書の根拠データとして利用されます。

現場で用いられるノッチタンク流量計算の基本式（JIS直角三角ノッチの実験式：神原の公式等）は以下の通りです。

【三角ノッチ流量計算式（概略式）】
$$Q = C \times h^{5/2}$$
（$Q$: 流量 [m³/min], $C$: 流量係数 [約81〜84], $h$: ノッチ頂点からの越流水頭 [m]）

測定時の最大の注意点は、ノッチ板の直上ではなく、ノッチ板から上流へノッチ幅の3〜4倍程度離れた静水面で水頭（$h$）を測ることです。板の直前では水面が下方に引き込まれる「水面降下」が発生するため、正確な値を計測できません。タンク内壁に測定用フックゲージや目盛付きスケールを固定しておくと、日常点検を迅速化できます。

【維持管理】トラブルを防ぐノッチタンク泥抜き清掃と日常点検チェックリスト

ノッチタンクの性能を維持する上で最も見落とされがちなのが、底部に堆積したスラッジ（泥）の管理です。沈殿物が増加するとタンク内の実質的な有効容積が縮小し、滞留時間が短くなって濁水処理能力が著しく低下します。

定期的なノッチタンク泥抜き清掃は、以下の要領で計画的に実施します。

• 泥抜きバルブの開放：各槽の底部に設置されているドレンバルブ（排泥弁）を開き、堆積土砂を定期的にバキューム車で吸引、または天日乾燥ピットへ排出します。
• 清掃サイクルの設定：高濁度水を取り扱う現場では、少なくとも週に1〜2回のスラッジ深さ測定を行い、タンク有効深さの3分の1に達する前に清掃を行います。
• 産業廃棄物としての適切な処理：タンクから回収された脱水ケーキや泥土は、現場内流用が認められない限り、建設汚泥（産業廃棄物）としてマニフェストを発行し適正処分します。

【ノッチ タンク 排水 方法】に関するよくある質問（FAQ）

Q1：ノッチタンクを通しても濁り（SS値）が下がらない原因は何ですか？
A1：主な原因は「流入流量が多すぎてタンク内の滞留時間が足りていない」「粘土質コロイド粒子が多く自然沈降しない」「タンク底に泥が溜まりすぎて有効容積が減っている」の3点です。流入量を絞る、凝集剤の添加を検討する、またはタンクの増設や泥抜き清掃を実施してください。

Q2：三角ノッチの水頭測定はどこで行うのが正しいですか？
A2：ノッチ板のすぐそばではなく、ノッチ板から上流側にタンク幅相当（約50cm〜1m程度）離れた、水面が波立っていない静水面で測定します。ノッチ直近は水面が落ち込んでいるため、過小評価の原因になります。

Q3：ノッチタンクから下水道へ直接流す場合もpH中和は必要ですか？
A3：下水道であっても下水道法に基づく排除基準（一般的にpH 5.0〜9.0または5.0〜10.0程度、自治体による）が存在するため中和処理は必須です。強アルカリ水を流すと下水管の腐食や終末処理場の活性汚泥処理に悪影響を及ぼし、損害賠償や処罰の対象となります。

まとめ：適切な排水管理で現場の法令遵守と環境保全を両立

ノッチタンクを用いた濁水処理と排水管理は、単に現場内の水を汲み出して捨てる作業ではなく、周辺環境への負荷を最小限に抑えるための重要な土木環境工学プロセスです。

適切な規格寸法の選定から、水中ポンプの正しい配置、凝集・pH中和の適時導入、そして三角ノッチを用いた精密な流量管理と日常の泥抜き清掃に至るまで、すべての工程が有機的につながっています。現場担当者は日々の水質チェックとメンテナンスを怠らず、確実な実務運用を徹底してください。 （出典: ノッチ タンク 排水 方法（Yahoo!ニュース））
