ソーラーパネル並列に逆流防止ダイオードは必要？火災リスクと配線術

小屋暮らしやキャンピングカー、防災用シェルターなどで需要が定着したオフグリッド電源システムにおいて、DIY太陽光発電の配線トラブルに関する相談が増加しています。特に議論が分かれがちなのが「ソーラーパネルを並列接続する際、逆流防止ダイオードは本当に必要なのか」という点です。

ネット上には「最近のパネルには最初からダイオードが入っているから不要」「2並列なら省略しても問題ない」といった断片的な情報が散見されます。しかし、正しい電気的知識を持たずに配線を行うと、発電効率の低下にとどまらず、最悪の場合は発熱によるパネル破損や火災事故を招く危険があります。安全かつ高効率な発電環境を構築するために知っておくべき技術的真相を、配線設計の現場視点から徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：3並列以上のソーラーパネル並列接続では、影やパネル故障による逆電流を防ぐために逆流防止ダイオードの設置が事実上の必須条件となる。
• 要点2：パネル裏の端子ボックスにある「バイパスダイオード」と外部に設ける「逆流防止ダイオード」は役割が全く別物であり、混同するとホットスポットや火災を招く。
• 要点3：ダイオード導入時は電圧降下（電力ロス）が少ないショットキーバリアダイオードを選定し、電流による自己発熱対策とヒューズ併用を徹底することが極めて重要。

【真相解明】ソーラーパネルの並列接続に逆流防止ダイオードは本当に必要なのか？

結論から整理すると、3系統（3ストリング）以上のソーラーパネル並列接続を行う場合、逆流防止ダイオードの設置は必須です。一方で、同スペックのパネルを「2並列」にするケースに限り、各パネルの許容逆電流定格を満たしていれば物理的にダイオードを省略できる場合があります。

なぜ3並列以上で危険性が跳ね上がるのか。その理由は並列回路の特性にあります。日中に3枚以上のパネルを並列運用している際、仮に1枚のパネルだけに落ち葉や建物の影がかかって発電電圧が落ちたり、内部ショートで故障したりしたと仮定します。すると、正常に発電を続けている残り2枚以上のパネルから、影になった1枚のパネルへ向かって集中的に電流が流れ込む「逆電流現象」が発生します。

多くの単結晶・多結晶シリコンパネルは、自身が出力する短絡電流（Isc）の1.5倍から2倍程度の逆電流には耐えられる設計になっています。しかし、3並列以上の環境で1枚にトラブルが起きると、パネルが耐えられる許容逆電流の限界値を超えた電流が一点に逆流し、逆電流による火災リスクやセルの焼損事故へと直結します。

「2並列ならダイオード不要」と言われるのは、健全な1枚から流れ込む電流量がもう1枚の許容限界を超えない設計が多いためです。それでも、朝夕の極端な照度差による微小な回り込み電流や、システム全体の長期的な保護を重視する現場では、2並列であってもダイオードやDCヒューズを組み込む手法が推奨されています。

バイパスダイオードとの致命的な違い｜混同が招くホットスポットとパネル破壊

DIY初心者が最も陥りやすい落とし穴が、「ソーラーパネルの裏面ボックスにダイオードが入っているから、外付けのダイオードは不要」という思い込みです。これはバイパスダイオード違いを理解していない典型例です。

パネルの端子ボックスに最初から内蔵されているのは「バイパスダイオード」であり、これは直列に繋がれたセル群の一部に影がかかった際、その影になったセルを迂回（バイパス）させて電気を流すためのものです。影になったセルは電気を通しにくくなり、抵抗器のように機能して激しい熱を持つ影の影響とホットスポット現象を引き起こします。バイパスダイオードは、このホットスポットからパネルを守るために存在します。

一方、私たちが並列接続時に検討する「逆流防止ダイオード（ブロッキングダイオード）」は、並列に並んだ別系統のパネル同士の間で、電圧の高い系統から電圧の低い系統へ電気が逆流するのを防ぐ「一方通行のバルブ」です。

バイパスダイオードは並列回路間の逆流を物理的に食い止めることはできません。この2つの役割を取り違えて逆流防止措置を怠ると、トラブル時にパネル内部へ大電流が逆流し、バイパスダイオード自体が熱破壊されて短絡・発火に至る事故を引き起こします。

失敗しない逆流防止ダイオードの選び方｜ショットキーバリア一択の理由と容量計算

逆流防止ダイオードを導入する際、絶対に選んではいけないのが一般的な整流用シリコンダイオードです。シリコンダイオードは電流が通過する際に生じる順方向電圧降下（Vf）が約0.7V〜1.1Vと大きく、通過する電流量に応じて重大な電力ロスが発生します。

オフグリッド電源システムで選ぶべきは、ショットキーバリアダイオード（SBD）です。SBDは金属と半導体の接合を利用しており、電圧降下が約0.3V〜0.5Vと半分以下に抑えられます。12Vや24Vといった低電圧バッテリーシステムでは、わずか0.5Vの差が充電効率に大きく影響するため、SBDの採用が標準です。

選定にあたっては、以下の安全基準を満たす逆流防止ダイオード容量計算を行います。

【許容順電流（定格電流：If）の計算】
接続するソーラーパネル1系統の短絡電流（Isc）に対して、安全マージンとして1.5倍〜2倍の定格電流を持つダイオードを選びます。
（例：公称短絡電流が8Aのパネルであれば、最低でも12A〜16A以上の定格を持つダイオードを選定）

【耐圧（逆方向耐電圧：Vr）の計算】
パネルの開放電圧（Voc）に対して、気温低下時の電圧上昇やサージを考慮し、2倍以上の耐圧を持つものを選定します。
（例：開放電圧が24Vのシステムなら、最低でも耐圧50V〜100V以上のダイオードを選定）

見落としがちな「発熱対策」とMC4コネクタ内蔵ダイオードの落とし穴

ダイオードを設置する上で、最もトラブルの原因となりやすいのが熱処理です。ダイオードに電流が流れると、必ず「発熱量（W）＝ 順方向電圧降下（Vf）× 流れる電流（I）」の計算式に従って熱が発生します。

例えば、Vfが0.5Vのダイオードに10Aの電流が流れた場合、ダイオード単体で5Wの熱を放出し続けます。小型の電子部品にとって、密閉された空間で5Wもの熱を放熱なしに排出し続けることは極めて過酷です。

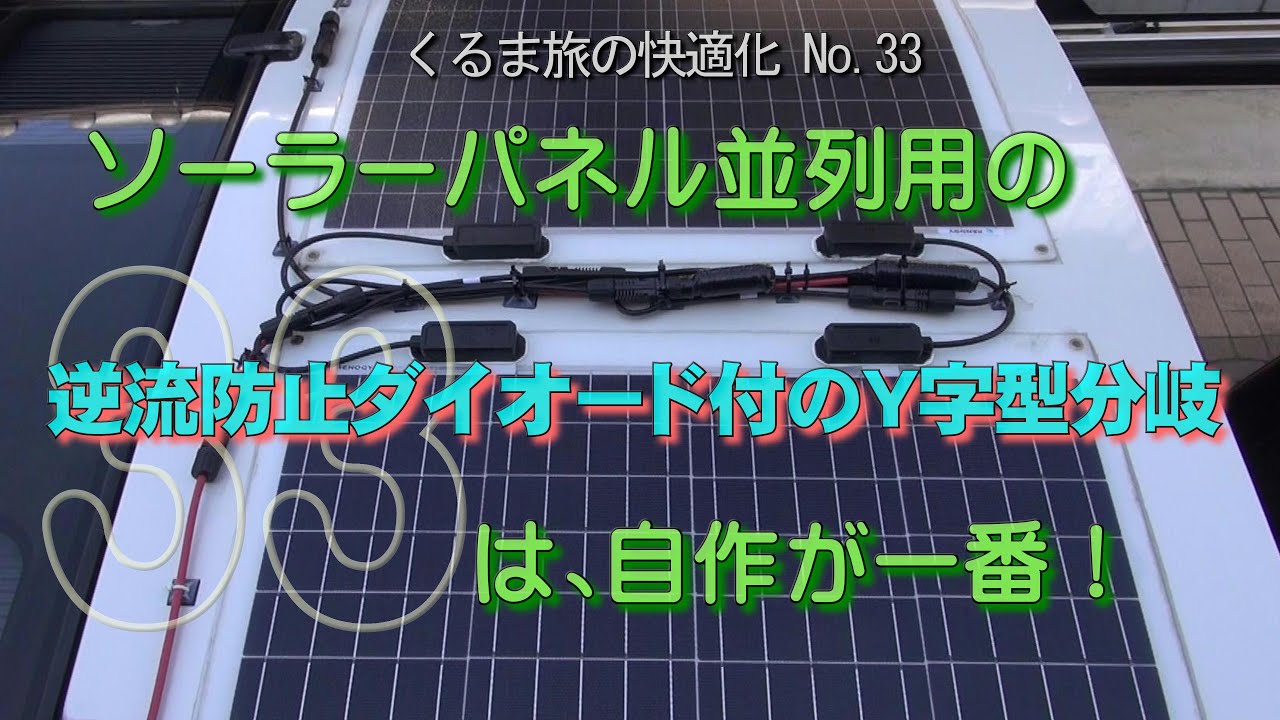

手軽に導入できるパーツとして人気のあるMC4コネクタ内蔵ダイオードを使用する際は、特に注意が必要です。プラスチック製のコネクタケース内部に小型ダイオードが封入されている構造上、放熱性能には物理的な限界があります。炎天下の屋根上や車載ソーラーで10A近い大電流を連続で流し続けると、内部温度が100℃を超えて樹脂ケースが溶融・炭化し、発煙や短絡を引き起こす事例が報告されています。

確実な逆流防止ダイオード発熱対策を行うためには、以下の工夫が不可欠です。

1. MC4内蔵型を使う場合は、パネル定格電流の2倍以上の余裕を持った製品を選び、直射日光が当たらない通気性の良い日陰に配置する。
2. 15A以上の大電流を扱う場合は、MC4型ではなく、金属製ヒートシンク（放熱板）付きのダイオードモジュールを採用し、通気性のある防水ボックス内に設置する。
3. 配線の接続端子には耐熱スリーブを使用し、熱による被覆の劣化を防止する。

DIY太陽光発電で失敗しないソーラーパネル配線図とチャージコントローラー接続

安全な並列システムを構築するための配線構造は明快です。各ソーラーパネルのプラス（+）出力ラインに対し、直列になるよう逆流防止ダイオードのアノード（入力側）を接続し、カソード（出力側）を並列分岐コネクタ（Y字コネクタ等）の手前で合流させます。

現場レベルでより安全性を高めるためのソーラーパネル配線図の基本構成は以下の通りです。

【安全を重視した並列配線フロー】
[パネル1（+）] ── [DCヒューズ] ── [逆流防止ダイオード（+極）] ──┐
[パネル2（+）] ── [DCヒューズ] ── [逆流防止ダイオード（+極）] ──┼─ (合流) ─── [チャージコントローラー（PV+）]
[パネル3（+）] ── [DCヒューズ] ── [逆流防止ダイオード（+極）] ──┘

[パネル1, 2, 3（-）] ────────────────────────── (合流) ─── [チャージコントローラー（PV-）]

ここで重要なのが、ダイオードとセットで各系統に「DC専用ヒューズ」を組み込む点です。万が一ダイオードが熱や過電圧で破損し、短絡モードで破壊（電気が両方向に流れる状態）された場合でも、ヒューズが溶断することで大規模な火災事故を確実に阻止できます。

また、チャージコントローラー接続においても注意すべきポイントがあります。最新のMPPT（最大電力点追従）方式チャージコントローラーは、パネル側の電圧変動を高速でスキャンして最適な動作点を追従します。ダイオードを噛ませることで約0.3V〜0.5Vの電圧降下が生じますが、MPPTの制御性能から見れば十分に許容範囲内です。むしろ、夜間にバッテリー側からソーラーパネルへ電気が逆流するのを防ぐ機能は一般的なチャージコントローラー内部に搭載されていますが、パネル同士の昼間の相互干渉はコントローラー側では防げないため、パネル直下にダイオードを配置する設計が極めて有効です。

【ソーラーパネルの並列接続と逆流防止ダイオード】に関するよくある質問（FAQ）

Q1：ポータブル電源にソーラーパネルを2枚並列で繋ぐ場合、ダイオードは必要ですか？
A1：同一メーカー・同型番のパネル2枚を並列接続する場合、基本的にはMC4並列用Y字ケーブルで直接接続して問題ありません。ただし、出力電圧が異なる別種類のパネルを混同して並列接続する場合や、3枚以上を並列化する場合は、ダイオードまたは各系統ヒューズの設置が安全のために推奨されます。

Q2：ダイオードを取り付けると発電効率はどのくらい落ちますか？
A2：ショットキーバリアダイオード（SBD）を使用した場合、電圧降下は概ね0.3V〜0.5V程度です。例えば動作電圧18Vのパネルであれば、電力ロスは約1.5%〜2.5%前後に留まります。システム全体の安全性確保や逆電流トラブルによる発電停止リスクを排除できるメリットを考慮すれば、極めて小さな損失と言えます。

Q3：逆流防止ダイオードが壊れているかどうかをテスターで確認する方法はありますか？
A3：デジタルマルチメーター（テスター）の「ダイオード測定モード」を使用します。パネルから切り離した状態で、アノードに赤（プラス）、カソードに黒（マイナス）のプローブを当てた際に順方向電圧（0.2V〜0.5V程度）が表示され、プローブを逆に当てた際に「OL（絶縁・導通なし）」と表示されれば正常です。どちら向きでも0V（短絡）またはどちらもOL（断線）の場合は故障しています。

Q4：プラス側ではなくマイナス側にダイオードを入れても効果はありますか？
A4：回路の論理上はマイナス側に入れても電流の遮断は機能しますが、一般的な太陽光発電の電気工事基準では、接地（アース）設計や電位の安全管理、メンテナンス時の分かりやすさを統一するため、「プラス（+）側ライン」へのダイオードおよびヒューズ挿入が標準仕様となっています。

まとめ：正しい安全知識で高効率なオフグリッド電源システムを構築しよう

オフグリッド環境におけるソーラーパネルの並列化は、設置面積やチャージコントローラーの許容入力電圧に縛られず、大電力を得るための優れた手法です。しかし、3系統以上の並列化において逆流防止ダイオードを省略する行為は、システムの安全性と直結する重大なリスクを伴います。

バイパスダイオードとの明確な役割の違いを理解し、低電圧損失のショットキーバリアダイオードの選定、定格電流に応じた十分な放熱対策、そしてDCヒューズの併用という基本を徹底すること。正しい電気工学に基づいた配線設計こそが、トラブルのない安定したクリーンエネルギー生活を支える確実な土台となります。 （出典: ソーラー パネル 並列 逆流 防止 ダイオード（Yahoo!ニュース））
