背圧ポンプ運用の落とし穴！サイホン現象と過剰注入を防ぐ現場の鉄則

化学プラントや上下水道、各種製造ラインで不可欠な薬品注入工程において、現場技術者を悩ませ続けるのが「薬品が止まらない」「設定値より明らかに多く注入されている」という流量トラブルです。高精度を誇る定量ポンプを導入したにもかかわらず、注入精度の悪化や液漏れが起きる背景には、流体力学的な盲点である背圧（はいあつ）の不足が潜んでいます。

ポンプが正常に往復運動を繰り返していても、配管内の圧力バランスが崩れていれば設計通りの定量供給は望めません。最悪の場合、劇薬の過剰注入による製品ロット不良や環境汚染事故といった重大インシデントへと直結します。本稿では、ポンプ選定や配管設計で見落とされがちな「背圧」の本質と、トラブルを元から断つ実践的な技術ノウハウを解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：吐出側圧力が吸込側より低くなると、サイホン現象やオーバーフィード現象が自然発生し、過剰注入を招く。
• 要点2：背圧弁は配管ラインに意図的な抵抗（差圧）を作り出し、液体の慣性暴走や自重流出を確実に食い止める。
• 要点3：チャッキ弁やリリーフ弁との機能的相違を把握し、脈動対策と適切な設定圧力を反映した配管設計が必須となる。

【トラブルの元凶】なぜ背圧が必要なのか？サイホン現象とオーバーフィードのメカニズム

薬注システムや移送ラインにおいて「背圧」とは、ポンプの吐出側にかかる抵抗（圧力）を指します。定量ポンプ、とりわけプランジャー式やダイヤフラムポンプは、往復運動によって吸込弁と吐出弁を交互に開閉し、一定容積の液体を押し出す構造を持っています。しかし、この高精度な機構は「吐出側圧力が吸込側圧力よりも常に高い」という前提条件が満たされていなければ成立しません。

もし吐出側の圧力が吸込側を下回った場合、2つの致命的な物理現象が発生します。1つ目がサイホン現象です。薬品タンクの液面が注入点（配管出口）よりも高い位置にある場合、一度配管内が液体で満たされると、ポンプが停止していても大気圧と液位差（水頭差）によって薬品が自然と吸い出され、注入先へ流れ出続けてしまいます。

もう1つが、運転中に発生するオーバーフィード現象です。吸込側と吐出側の圧力差が極端に小さい場合、ダイヤフラムの押し出し動作によって加速した液体の「慣性力」が弁を押し開き、ポンプのストローク容積以上の液体が吐出されてしまいます。これが「ポンプの目盛を絞っても流量が減らない」「注入量が不安定でブレる」といったトラブルの典型的な正体です。背圧を適切に付加することは、液体の勝手な暴走を抑え込むための絶対防壁となります。

【背圧弁の仕組みと役割】定量ポンプの安定稼働を支える中核パーツを解剖

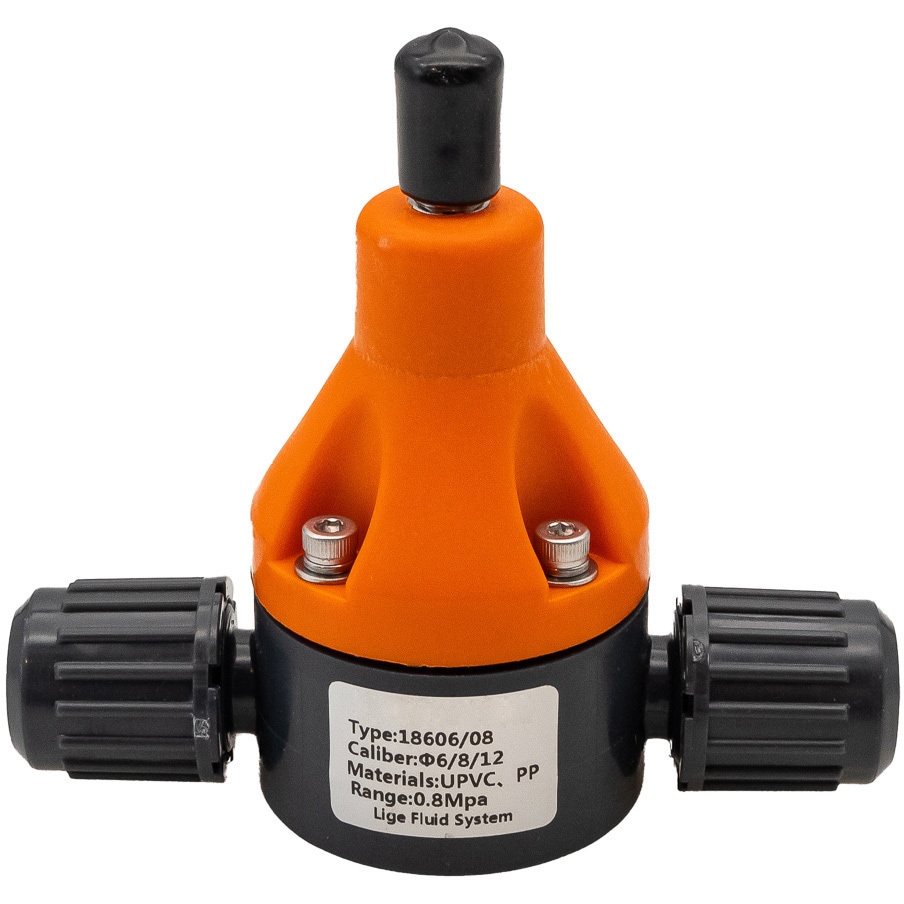

サイホン現象やオーバーフィードを防ぐ決定打となる補器が「背圧弁（バックプレッシャーバルブ）」です。ダイヤフラムポンプの背圧を人為的にコントロールし、吐出側に常に安定した正圧を与える役割を担います。

背圧弁の内部構造は、流路を塞ぐ弁体（ダイヤフラムやPTFEシート）と、それを規定の力で押し付ける調整スプリングによって構成されています。ポンプからの吐出圧力がスプリングの設定圧力を超えた瞬間にのみ弁が押し上げられて液が通過し、吐出圧力が低下するとスプリングの反発力で瞬時に弁が閉じます。この一連の動作により、配管内には常に設定値以上の圧力が保たれます。

定量ポンプ背圧弁の最大の役割は、吐出配管に適度な「負荷」をかけ、液体の慣性力を遮断することにあります。背圧弁が配置されていることで、下流側の圧力が大気圧開放や負圧であっても、ポンプから見れば常に一定の抵抗に逆らって吐出する環境が維持され、毎ストロークごとの吐出精度がミリグラム単位で安定します。

【混同しやすい弁の違い】背圧弁・チャッキ弁・リリーフ弁の決定的な相違点

配管図面や保全現場で頻繁に混同されるのが、背圧弁、チャッキ弁、そしてリリーフ弁（安全弁）の使い分けです。それぞれの機能境界を明確にしておかないと、重大な配管破損や流量異常を引き起こします。

まず、チャッキ弁（逆止弁）と背圧弁の違いについてです。チャッキ弁の主目的はあくまで「液体の逆流防止」です。弁を開くために必要なクラッキング圧力は0.01〜0.03MPa程度と極めて低く設定されているため、サイホン現象による引っ張りやオーバーフィードの慣性力を堰き止める力はありません。これに対し、背圧弁は順方向の流れに対しても一定のブレーキ（通常0.1〜0.2MPa以上）をかける設計となっています。

次に、リリーフ弁（逃がし弁）と安全弁の違い、そして背圧弁との相違点です。リリーフ弁は、配管の閉塞やバルブの誤操作によってライン内が異常高圧になった際、流体をバイパス配管からタンクへ逃がして配管破裂を防ぐ「非常用保護装置」です。常時開閉を繰り返す背圧弁とは異なり、平常運転時は完全に閉じたままです。リリーフ弁を背圧弁の代わりに使用したり、その逆を行ったりすることは、機器破壊や誤作動の温床となるため厳禁です。

【現場直伝の配管設計】脈動防止ダンパーとポンプ吐出圧力調整の実務

ダイヤフラムポンプをはじめとする往復動容積式ポンプを扱う上で、避けて通れないのが「脈動」です。吸込と吐出を繰り返すサイクル特性上、吐出配管内の圧力と流速は周期的に激しく乱高下します。この脈動を放置したまま背圧弁を設置すると、弁体が高速で激しくチャタリング（小刻みな叩き）を起こし、弁座の摩耗やスプリングの金属疲労を早める原因になります。

安定した連続運転を実現する配管設計では、脈動防止用のアキュムレータ（エアチャンバー）の併用が極めて効果的です。配置順序としては、ポンプ吐出側の直後にエアチャンバーを設置し、その下流側に背圧弁をレイアウトするのが鉄則です。エアチャンバー内の気体がクッションとなって波打つ圧力を平滑化し、背圧弁には均一化された圧力が加わるため、弁の寿命が劇的に向上します。

また、配管自体のサイジングにも配慮が求められます。配管口径が細すぎると管摩擦損失（管抵抗）が過大になり、背圧弁を開く前にポンプの許容吐出圧力を超えてしまう恐れがあります。逆に配管が太すぎると気泡（エア）が抜けにくく、エアロックの原因となります。流速を毎秒0.5〜1.5m程度に収める適正配管径を選定し、ポンプ吐出圧力調整を無理のない範囲に収めるレイアウトが現場の信頼性を左右します。

【トラブル対策】薬注ポンプの誤作動を防ぐ背圧弁の設定圧力基準

薬注ポンプトラブル対策において、最も問い合わせが多いポイントが背圧弁の設定圧力基準です。「何MPaに設定するのが正解か」という問いに対する工学的な回答は、「吸込側の最高液位圧力（水頭圧）＋0.1〜0.2MPa」です。

具体例として、吸込側の薬品サービスタンクが満液の状態で、注入配管の先端よりも液面が2m高い位置にあるケースを想定します。この時、液の自重による水頭圧はおよそ0.02MPaかかります。この場合、背圧弁のクラッキング圧力は、水頭圧（0.02MPa）に余裕代（0.1MPa以上）を加えた0.12〜0.15MPa以上にセッティングしなければ、サイホン現象を物理的に阻止できません。

日々の保全業務では、以下のチェックリストを励行することで誤作動リスクを最小化できます。

• ダイヤフラムシートの結晶固着：次亜塩素酸ナトリウムや消石灰などの析出性薬液では、弁座に結晶が挟まり密閉不良を起こしやすい。定期的な温水洗浄や接液部材の見直しを行う。
• スプリングのヘタリ：長期間の連続開閉によりスプリング張力が低下すると、設定圧力が狂ってオーバーフィードが発生する。圧力計を監視し、定期的な締め付け調整または交換を実施する。
• 背圧弁の設置向き：メンテナンス後の組み戻し時に、インレット（IN）とアウトレット（OUT）を逆に接続してしまう人為的ミスが散見される。方向指示の刻印をダブルチェックする。

【背圧ポンプ】に関するよくある質問（FAQ）

Q1：インジェクションチャッキ弁（注入点逆止弁）を設置していれば、背圧弁は不要ですか？
A1：不要にはなりません。インジェクションチャッキ弁は注入先プロセス液の逆流を防ぐためのものであり、作動圧力はごくわずかです。配管条件によってサイホンや慣性力が生じる環境であれば、必ず独立した背圧弁、あるいは背圧機能付きのインジェクションバルブを設ける必要があります。

Q2：背圧弁の圧力を高く設定すればするほど、注入精度は上がりますか？
A2：高すぎる設定は逆効果です。不必要に高い背圧をかけると、ポンプ駆動部やモーターに過度な負荷がかかり、ダイヤフラムの破損や電流値上昇によるトリップを引き起こします。配管条件から算出される「必要最小限＋0.1MPa」の適正域に留めるのが基本です。

Q3：ポンプを動かしていないのに、配管先端から薬液がポタポタ漏れ出す原因は？
A3：サイホン現象が発生している可能性が極めて高い状態です。吐出先端の液面が吸込タンクの液面より低い配管勾配になっていないか確認してください。すでに背圧弁を設置している場合は、弁座へのゴミ噛みや結晶の付着によって弁が完全に閉じなくなっていることが疑われます。

まとめ：配管設計の見直しがプラントの安全性と歩留まりを激変させる

定量ポンプの流量異常や注入不良に直面した際、ポンプ本体の機械的故障ばかりを疑ってしまう現場は少なくありません。しかし実務上、不具合の過半は背圧不足によるサイホン現象やオーバーフィード、あるいは脈動が引き起こす配管全体の圧力アンバランスに起因しています。

背圧弁の役割を正しく理解し、チャッキ弁やリリーフ弁との機能分担を明確にすること。そして適切な設定圧力と脈動対策を配管ラインに組み込むことこそが、トラブルフリーな自動化プロセスの要となります。安定した薬注管理の実現へ向けて、まずは自社プラントの吐出側ラインにかかる「背圧」の再計測から着手することをおすすめします。 （出典: 背 圧 ポンプ（Yahoo!ニュース））
