【完全解説】キーボードのパンタグラフ構造とは？仕組み・違いから掃除法まで

ノートPCやスリム型デスクトップ用キーボードの主流となっている「パンタグラフ方式」。日常的に触れるデバイスでありながら、その内部でどのようなパーツが連動し、なぜあのような軽快な打ち心地が生まれるのか、詳しく知る機会は意外と多くありません。

軽い力でスムーズに入力できる利便性の裏で、手入れの難しさや繊細なパーツ構造に頭を悩ませるユーザーも後を絶ちません。今回は、パンタグラフキーボードのメカニズムをはじめ、メンブレンやメカニカルとの違い、正しいメンテナンス法までを専門的な視点からわかりやすく紐解いていきます。

📌 【この記事の重要ポイントまとめ】

• 要点1：電車の集電装置に似た「X字型リンク（シザースイッチ）」が、キーの端を押しても水平かつ均一な沈み込みを実現している。
• 要点2：メンブレンやメカニカルに比べて「圧倒的な薄さ・静音性・軽快なキータッチ」を誇る一方、キーストロークは浅く、分解時の破損リスクが高い。
• 要点3：内部パーツが極めて繊細なため、掃除の基本はエアダスターを活用し、キートップの無理な取り外しは避けるのが鉄則。

【基本構造】パンタグラフキーボードの仕組みと「シザースイッチ」の役割

パンタグラフキーボードの最大の特徴は、キートップの下に組み込まれた「X字型の交差支持アーム（シザースイッチ構造）」にあります。電車の屋根に取り付けられているパンタグラフ（集電装置）と形状・動きが似ていることからこの名が付けられました。

一般的な構造は、上から順に以下の3層で成り立っています。

• キートップ：指が直接触れる樹脂パーツ。裏面にシザースイッチと噛み合う微細なツメを備えています。
• シザースイッチ ＆ ラバードーム：2本の樹脂アームがX字に交差し、沈み込みを水平にガイド。中央のラバードームがクッションとなり、指を押し返す反発力を生み出します。
• メンブレンスイッチ（基板）：底面に敷かれた複数層のフィルムシート。ラバードームが押し込まれることで上下の電極が接触し、キー入力信号を送出します。

一般的な安価なキーボードでは、キーの端を押すと斜めに傾いて引っかかりを感じることがあります。しかし、パンタグラフ構造ではX字アームがキー全体を均等に支えながら垂直に下降させるため、キーのどこを叩いてもブレずに確実なタイピングが可能です。この省スペースかつ安定した機構こそが、現代のノートパソコンキーボード構造における事実上の標準（デファクトスタンダード）となっている理由です。

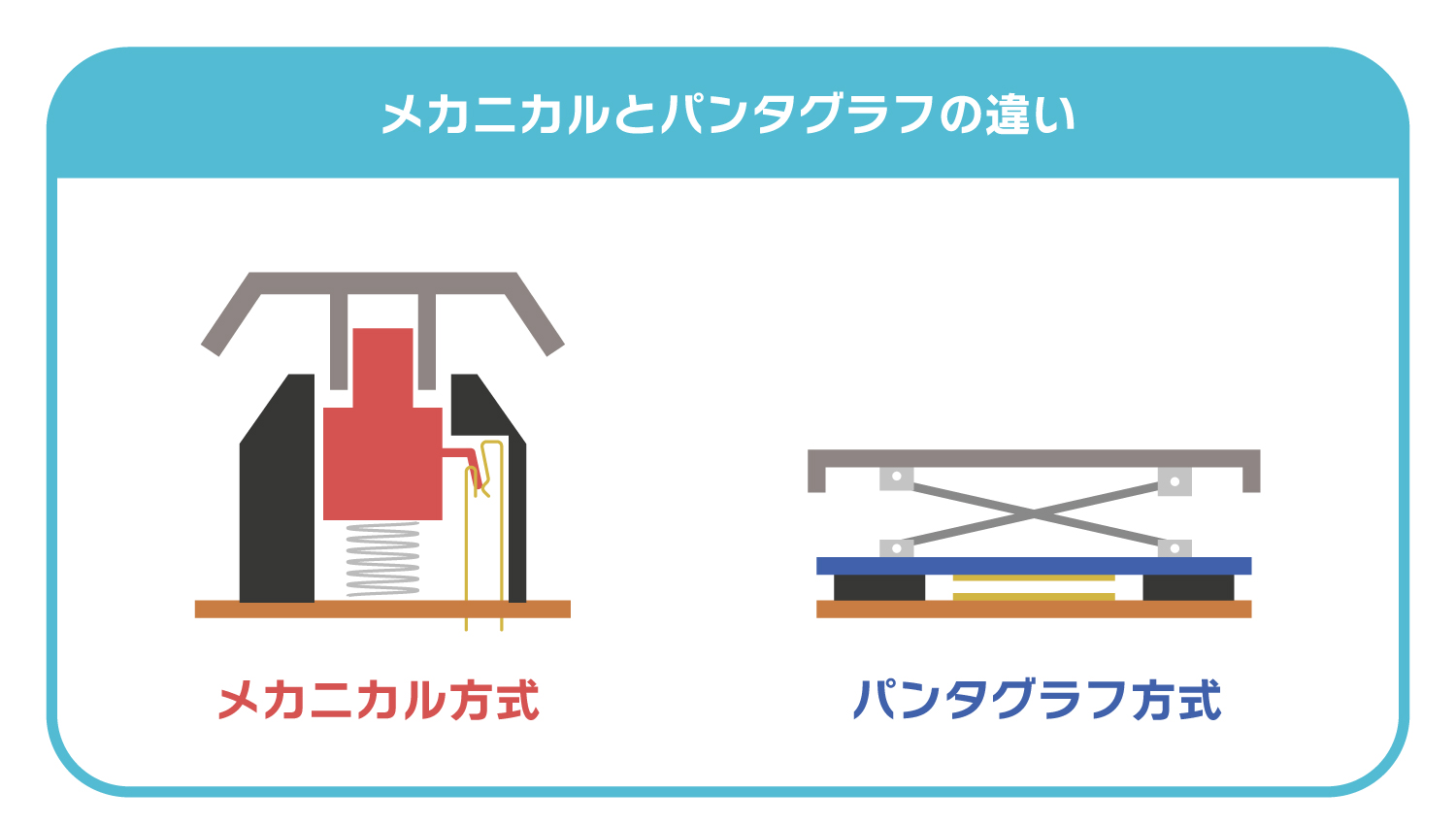

【徹底比較】パンタグラフと「メンブレン」「メカニカル」の決定的な違い

パソコン用キーボードには主に「メンブレン」「パンタグラフ」「メカニカル」の3方式が存在します。それぞれの違いを整理したのが下表です。

方式	支持構造	キーストローク	打鍵感・静音性	主な用途
パンタグラフ	X字型シザースイッチ＋ラバードーム	浅い（約1.5〜2.0mm）	軽快・高い静音性	ノートPC、薄型キーボード
メンブレン	ラバードームのみ（ガイド筒型）	深い（約3.5〜4.0mm）	ソフトで深め・ややカチャカチャ音	デスクトップPC付属、低価格帯
メカニカル	独立した物理スイッチ＋金属スプリング	深い（約3.0〜4.0mm）	明確なクリック感・打鍵音は大きめ	ゲーミング、プログラミング

メンブレンとの違いについて言えば、電気的なスイッチ層の仕組み（フィルム接点）自体は共通しています。決定的な違いは「X字型ガイドがあるかどうか」です。メンブレンはプラスチックの筒とラバードームだけでキーを支えるため、構造上キーが高くなり、端を押したときのグラつきが出やすくなります。

一方、メカニカルキーボードとの比較では、設計思想そのものが対極に位置します。メカニカルは各キーに独立した機械式スイッチと金属バネを搭載し、深いキーストロークと確かな反発、長寿命を実現しています。しかしその分、本体が分厚く重くなり、打鍵音も響きやすい傾向があります。

パンタグラフは、キーストロークが浅く設計されているため指の上下運動が最小限で済み、長時間の高速タイピングでも疲れにくいという独自のメリットを持っています。

知っておくべきパンタグラフのメリットとデメリット｜耐久性と寿命のリアル

作業環境にパンタグラフキーボードを取り入れる前に、利点だけでなく弱点についても正確に把握しておく必要があります。

パンタグラフの主なメリット

• 指への負荷が少ない高速入力：浅いストロークと軽い押し心地により、指先を滑らせるようなスピードタイピングが可能です。
• 優れた静音性能：キーが底打ちする際の衝撃が小さく、オフィスやカフェ、Web会議中でも周囲に不快な打鍵音を響かせません。
• 薄型・省スペース性：デスク上で手首の角度が自然に保たれるため、リストレストなしでも手首の負担を抑えられます。

パンタグラフのデメリットと耐久性の限界

一方で、最大の留意点は構造の繊細さに起因する耐久性と寿命です。メカニカルスイッチが5,000万回〜1億回の打鍵に耐える設計であるのに対し、一般的なパンタグラフキーボードの寿命は約500万回〜1,000万回程度とされています。

また、強打する癖がある人の場合、浅いストロークゆえに指や関節へダイレクトに衝撃が伝わりやすい点や、内部の小さなプラスチック爪が折れるとパンタグラフキーボードの単体修理が極めて困難である点には注意しなければなりません。

【失敗厳禁】キートップの外し方と壊さないための掃除・お手入れ方法

「キーの隙間にゴミが溜まったから外して掃除しよう」と、マイナスドライバーなどで無理に持ち上げる行為は絶対に避けてください。パンタグラフのツメは厚さ1mm以下の極小プラスチックでできており、力任せに引っ張ると一瞬で破損します。

日常的なパンタグラフ掃除方法（分解なし）

パンタグラフを長持ちさせる清掃は、「外さずにゴミを掻き出す」のが鉄則です。

1. 電源を切る：PCの電源を落とすか、キーボードの接続・BluetoothスイッチをOFFにします。
2. エアダスターで吹き飛ばす：キーボードを少し斜めに傾け、キーの隙間からノズルでエアーを噴射してホコリを飛ばします。
3. 除菌シート・無水エタノールで拭き取り：固く絞ったOA用ウェットティッシュや、無水エタノールを含ませたマイクロファイバークロスで表面の皮脂汚れを拭き取ります。

どうしてもキートップを外す場合の正しい手順

キーの下に異物が挟まり入力できなくなったなど、やむを得ず外す場合は構造の理解が必須です。

多くのパンタグラフは、「上側が引っ掛け型（フック）」、「下側が押し込み型（パチンとはまるスナップ）」になっています。外す際は、薄型のヘラや爪を使って下側の隙間からゆっくりと力を加え、パチンとロックを解除してから、上側へスライドさせて抜き取るのが基本です。

万が一内部のX字パーツが外れたりツメが折れたりした場合、接着剤での修復はほぼ不可能です。ノートPCならキーボードユニットごとの交換、外付けキーボードなら買い替えが必要になるケースが多いため、作業は自己責任で慎重に行う必要があります。

【2026年最新】作業効率を高める薄型パンタグラフキーボードの選び方

現在、薄型パンタグラフキーボードは単なる「省スペース品」を超え、タイピング効率を最大化するツールとして進化を遂げています。購入を検討する際は以下のポイントをチェックしてください。

• キーピッチと配列の標準性：主要キーの間隔（キーピッチ）が一般的な19mm前後確保されているか確認しましょう。極端に狭いモデルは誤入力の原因になります。
• アイソレーション設計：キーとキーの間に独立した枠（隙間）があるタイプは、隣のキーを同時に押してしまうミスを防ぎ、ホコリの侵入も低減します。
• マルチペアリング機能：PC、タブレット、スマートフォンなど3台以上のデバイスをワンタッチで切り替えられる機能は、現代のワークスタイルに必須の要素です。
• 剛性感（ボディのたわみ）：薄型キーボードで重要なのが本体の剛性です。内部に金属プレートが入っているモデルは、中央部を押した際の「たわみ」がなく、引き締まった上質な打鍵感が得られます。

【キーボードのパンタグラフ構造】に関するよくある質問（FAQ）

Q1：パンタグラフキーボードのキーが外れて元に戻りません。どうすれば直せますか？
A1：まずはX字型のプラスチックパーツ（シザースイッチ）が破損していないか確認してください。パーツが無事であれば、ベースの金属枠にX字パーツを正しく噛み合わせ、その上からキートップをまっすぐ垂直に置き、中心を「パチッ」と音が鳴るまで指で均等に押し込むと固定されます。ツメが折れている場合は部品交換が必要です。

Q2：ノートPCのキーボードに飲み物をこぼしたときはどう対処すべきですか？
A2：即座にPCの電源を切り、ACアダプターを抜いてください。パンタグラフの隙間から液体が侵入すると、内部の基板ショートやメンブレンシートの腐食を招きます。外側を拭き取った後、絶対に電源を入れず、完全に乾燥させるか専門の修理窓口へ相談してください。

Q3：Appleの「バタフライ構造」とパンタグラフは何が違ったのですか？
A3：バタフライ構造は、X字ではなくV字（蝶の羽のような形状）の単一ヒンジを採用したApple独自機構でした。従来のパンタグラフより40％薄型化を実現したものの、わずかなゴミの噛み込みでキーが反応しなくなるトラブルが多発し、現在のMacBookシリーズでは信頼性の高いシザー（パンタグラフ）構造へと回帰しています。

まとめ：薄型と打ちやすさを両立するパンタグラフを賢く使いこなす

パンタグラフキーボードは、電車の集電装置から着想を得た精巧なリンク機構によって、「極限の薄さ」と「安定したキータッチ」を両立させた優れた入力デバイスです。

メカニカルのような派手なカスタマイズ性や圧倒的な長寿命こそありませんが、指の移動量を抑えたスピーディな入力と高い静音性は、デスクワークの生産性を確実に引き上げてくれます。デリケートな構造を正しく理解し、無理な分解を避けて適切にメンテナンスを行うことで、快適な打鍵環境を長く維持していきましょう。 （出典: キーボード パンタグラフ 構造（Yahoo!ニュース））
