御影石バーナー仕上げで後悔？割れや変色を防ぐ決定的な留意点

外構やエントランスの床材として圧倒的な支持を集める御影石の「ジェットバーナー仕上げ」。落ち着いたマットな質感と優れた防滑性から、公共空間から高級住宅まで幅広く採用されています。しかし、採用にあたって「石厚が足りずに割れてしまった」「イメージしていた色と全く違う」「雨上がりの汚れが目立つ」といったトラブルに見舞われるケースが後を絶ちません。

バーナー加工は高温の火炎を浴びせる特殊な加工法であるため、石材の物理特性を理解せずに採用すると重大な施工不良や早期劣化を招くリスクを孕んでいます。設計段階や発注時に知っておくべき決定的な留意点と、後悔を防ぐための具体的なプロの対策法を詳しく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ジェットバーナー仕上げは熱応力による内部クラックが発生しやすいため、用途に応じた十分な「石厚」の確保が不可欠。
• 要点2：凹凸による光の乱反射で乾燥時は白っぽく見え、雨天時の「濡れ色」で劇的に色味が変わる特性を前提に石種を選定する。
• 要点3：表面積の拡大と微細孔の露出により吸水率が高まるため、白華（エフロ）対策と浸透性保護剤による定期メンテナンスが長持ちの鍵。

【基本解説】御影石のジェットバーナー（JB）仕上げとは？本磨きとの違いと特徴

建築や外構で用いられる石材表面加工の種類には、鏡面のように磨き上げる「本磨き」、光沢を抑えた「水磨き」、ノミで叩いた風合いの「ビシャン」や「小叩き」、そして「ジェットバーナー仕上げ（JB仕上げ）」など多彩なバリエーションが存在します。その中でもJB仕上げは、御影石（花崗岩）特有の加工法として広く普及しています。

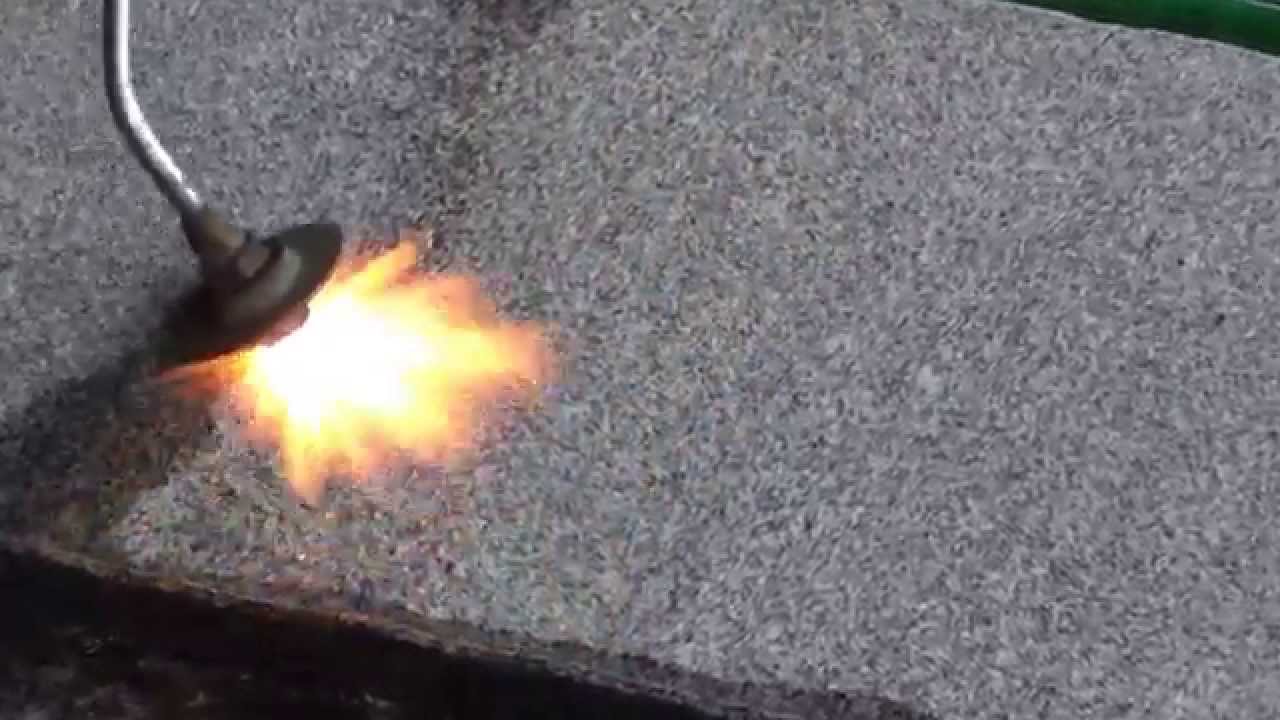

加工原理は、約1,000度〜1,500度以上の超高温火炎（酸素とLPガスまたは灯油）を石材表面に高速で吹き付けるというものです。花崗岩に含まれる「石英」が急激な熱膨張によって弾け飛ぶ（熱パミス現象）性質を利用し、表面を適度に剥離させてザラついた均一な粗面に仕上げます。

ツルツルとした光沢を持つ本磨きとバーナー仕上げの違いを比較すると、意匠性と機能面で明確な差が現れます。本磨きは石本来の鮮やかな色柄を最大限に引き出す一方で、雨に濡れると極めて滑りやすくなる弱点があります。対してバーナー仕上げは、表面に無数の微細な凹凸が形成されるため、雨天時でもグリップ力を発揮する高い滑り止め効果を獲得できる点が最大の強みです。

【要注意】ジェットバーナー仕上げのデメリットと知られざる失敗事例

安全面でのメリットが大きいJB仕上げですが、加工の特性上、知っておくべきバーナー仕上げのデメリットも複数存在します。表面を焼き飛ばすという荒技を用いるため、石材そのものへの物理的負荷が避けられないからです。

実際の現場で起きているジェットバーナー加工の失敗事例として最も多いのが、施工直後や数ヶ月後の「ひび割れ・角欠け」です。熱によって目に見えない微細なクラック（マイクロクラック）が内部に入り込み、外部からの荷重や温度変化に耐えきれなくなって破断に至るパターンです。

また、色合いに関する失敗も頻発しています。「カタログで見た漆黒の御影石を選んだはずが、納品されたら白っぽいグレーに見える」「サンプルと敷設後の印象が違いすぎる」といったクレームは、バーナー加工による乱反射を計算に入れていなかった設計ミスに起因します。さらに、表面がザラついていることで泥汚れやタイヤ痕が凹凸に入り込みやすく、一度付着するとなかなか落ちないという維持管理上の課題も浮き彫りになっています。

【石厚と熱割れのメカニズム】花崗岩が割れる原因と設計時の注意点

バーナー加工において最も技術的な配慮を要するのが、石材の厚み選定です。なぜバーナー仕上げでは薄い板材が使えないのか、その根底には花崗岩の熱割れの原因が深く関わっています。

花崗岩の主成分である石英は、約573度に達すると結晶構造が変化（α-β転移）し、体積が一気に約0.8〜1%膨張します。表面だけが急激に膨張するのに対し、熱が伝わっていない裏面や内部は膨張しないため、石材内部に強烈な引張応力（熱応力）が発生します。この応力差に耐えられなくなると、加工中あるいは加工後に石がパキリと割れてしまうのです。

そのため、設計においてバーナー仕上げの石厚に関する注意点を厳守しなければなりません。一般的な基準として、以下のような厚み設定が推奨されます。

壁面用の乾式工法であっても最低25mm〜30mm以上、一般的な歩行用の敷石におけるバーナー仕上げの耐久性を確保する場合も30mm以上が基本です。さらに乗用車が乗り入れる駐車場やアプローチでは50mm〜60mm以上、トラック等の大型車両が想定される場所では80mm〜100mm以上の厚みが求められます。コスト削減のために薄い規格品（13mm〜20mm厚など）にバーナー加工を施したり、歩道用を車道に転用したりすると、施工後に割れが連発する原因となります。

【見た目の変化】外構石材の「濡れ色」変化と経年劣化への向き合い方

JB仕上げを採用する際、意匠面で絶対に計算に入れておくべき要素が外構石材の「濡れ色」による変化です。

バーナー仕上げの表面は微細な凹凸によって光が乱反射するため、乾燥している状態では石材本来の色よりも一段から二段ほど「白っぽく淡いトーン」に見えます。黒御影石（山西黒や中国黒など）であっても、乾燥時は濃いチャコールグレーや白っぽいマットブラックに見えるのが通常です。

しかし、雨が降って表面が濡れると、水が凹凸の隙間を埋めて光の乱反射が抑えられ、石本来の深く濃い色合いが露わになります。この「ドライ時とウェット時の明度差・コントラスト」は非常に大きく、天候によって外構全体の印象が一変します。デザインの検討時には、必ず乾いた状態のサンプルだけでなく、水を吹きかけた濡れ色状態のサンプルを並べて確認し、建築外壁や植栽とのバランスを検証することが欠かせません。

【白華現象と汚れ対策】JB仕上げを美しく保つメンテナンス方法

JB仕上げの御影石は、本磨きと比較して表面積が格段に広く、表層の結晶が崩れているため吸水率が高くなっています。これにより引き起こされる代表的なトラブルが「白華（エフロレッセンス）」と「コケ・油染み」です。

下地のモルタルに含まれる可溶性成分（水酸化カルシウムなど）が水分とともに吸い上げられ、大気中の炭酸ガスと反応して炭酸カルシウムとなることで、表面に白い粉や結晶が浮き出ます。特に湿気がこもりやすい北側のアプローチや日陰の敷石では、JB仕上げの白華現象対策が必須となります。対策としては、施工時に裏面処理剤（吸水防止シーラー）を塗布して下地からの水上がりを遮断すること、そして表面に高品質な浸透性吸水防止剤（シリコーン系・フッ素系浸透性保護材）を塗布することが極めて有効です。

日常におけるバーナー仕上げのメンテナンス方法としては、定期的な水洗いとデッキブラシによるブラッシングが基本です。油汚れやタイヤ痕に対しては中性洗剤を使用し、頑固な汚れには石材専用の洗浄剤を用います。高圧洗浄機を使用する際は、圧力を上げすぎると表面の凹凸をさらに削り取って脆弱化させたり、目地モルタルを破壊したりする恐れがあるため、適切な水圧調整が必要です。また、強酸性の洗剤を使用すると石材に含まれる鉄分が酸化して赤サビが発生する「焼け」の原因になるため、絶対に避けてください。

【プロが教える施工基準】後悔しないための発注・選定チェックリスト

ジェットバーナー仕上げで失敗しないためには、材料発注から施工完了までの各工程でプロのチェックポイントを押さえておくことが重要です。以下の項目を事前に確認しておくことで、引き渡し後のトラブルを未然に防ぐことができます。

1. 用途に応じた石厚の再確認
歩行専用なら30mm、車両乗り入れがあるなら50mm以上が確保されているか。下地コンクリートの不陸（凹凸）による「点荷重」を防ぐため、バサモル（空練りモルタル）による全面圧着施工が計画されているか確認します。

2. 石種の適合性と熱耐性
すべての花崗岩がバーナー仕上げに適しているわけではありません。石英の含有比率や結晶の大きさによっては、加工ムラが出やすい石種や、赤みが強く変色してしまう石種があります。石材商社や加工工場に「JB加工に適した実績のある石種か」を事前に確認することが大切です。

3. 吸水防止・保護処理の有無
降雨後の美観維持や凍害・白華を防止するため、浸透性吸水防止剤の工場塗布または現場塗布が見積もり・仕様書に含まれているかをチェックします。

【ジェットバーナー仕上げの留意点】に関するよくある質問（FAQ）

Q1：駐車場にバーナー仕上げの御影石を敷きたいのですが、厚みはどれくらい必要ですか？
A1：普通乗用車が乗り入れるスペースであれば、最低でも50mm厚以上を推奨します。下地にしっかりとした鉄筋コンクリートスラブを打ち、モルタルで完全に密着させて施工することが前提です。厚みが30mm以下だと、据え切り時（タイヤをその場で切る動作）のせん断力や重量により、熱加工で微小クラックが入った石材が早期に割れる危険性が高くなります。

Q2：施工後、思っていたよりも白っぽくなってしまいました。色を濃く見せる方法はありますか？
A2：石材専用の「濡れ色仕上げ用保護剤（ウェットトーンシーラー）」を塗布することで、雨に濡れたような深みのある濃い色合いを常時維持することが可能です。ただし、一度塗布すると完全に元に戻すことは難しいため、必ず目立たない場所や端材でテスト塗布を行い、色味の仕上がりを確認してから全体に施工してください。

Q3：バーナー仕上げの床は、水はけが悪くなったり滑りやすくなったりしませんか？
A3：防滑性に関しては非常に高く、雨で濡れた状態でも滑りにくいため安全面では極めて優れています。ただし、表面の微細な凹凸によって水滴が留まりやすいため、水勾配（1.5%〜2%程度）をしっかりと確保した設計・施工を行わないと、水たまりができて汚れやコケが付着する原因になります。

まとめ：適切な知識と設計でジェットバーナー仕上げの魅力を最大化

御影石のジェットバーナー仕上げは、自然石ならではの重厚な質感と、実用的な防滑性能を高次元で両立できる優れた表面加工技術です。しかしその反面、高温加工に伴う熱応力のリスク、厚みの選定基準、光の乱反射による色味の変化、そして吸水性の増加といった「物理的な制約」が確実に存在します。

「滑り止めになるから」という理由だけで安易に薄い石材を採用したり、メンテナンス計画を疎かにしたりすると、後々の補修や張り替えで多大なコストが発生することになりかねません。用途に見合った適切な石厚の確保、乾燥時と濡れ色双方のサンプル確認、そして浸透性保護剤による予防メンテナンスを徹底し、美しく堅牢な空間づくりを実現してください。 （出典: ジェット バーナー 仕上げ 留意 点（Yahoo!ニュース））
