墨出しで下げ振りを極めるコツ｜レーザー全盛でも現場で手放せない理由

高性能なグリーンレーザー墨出し器やトータルステーションが標準装備となった現在の建築現場においても、墨出し作業で「下げ振り」を手放す職人はいません。重力という自然界の絶対的な物理法則を利用する下げ振りは、機器のキャリブレーション狂いや現場の微細な振動によるレーザーのブレに左右されないため、今も垂直精度の最終防衛ラインとして機能しています。

一方で、風による揺れや糸の扱い方、寸法の読み間違いなど、使い方ひとつでミリ単位の誤差が生じる繊細な道具でもあります。本稿では、狂いのない垂直を出すための実践的な手順から、現場で差がつく風対策の裏ワザ、施工管理で求められる精度基準までを体系的に解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：レーザー測定器は便利だが誤作動リスクがあり、絶対的な垂直基準の確認には重力を使う下げ振りが不可欠。
• 要点2：風による揺れは「オイル・バケツ法」や専用スタビライザー、糸の太さ選定で劇的に抑え込める。
• 要点3：型枠の建て入れや柱の垂直確認では、地墨・逃げ墨からの正確なオフセット読み取りが品質を左右する。

【現場の真実】レーザー全盛の今なぜ「下げ振り」が手放せないのか？水平器との決定的な違い

墨出しレーザー下げ振り比較において、最大の論点となるのは「絶対的な信頼性」です。電子制御されたレーザー墨出し器は、広範囲へのライン照射や一人作業の効率化において圧倒的な威力を発揮します。しかし、機械自体の経年変化や落下による衝撃、現場内を走る重機の微振動、直射日光によるラインの視認性低下といった弱点も抱えています。

対して下げ振りは、地球の重力に直接引かれる錘（おもり）の静止位置を見るため、機械的なエラーが一切発生しません。これが、熟練の墨出し職人必須道具として下げ振りが腰袋から消えない最大の理由です。また、水平器下げ振り違いについても明確な差があります。水平器（気泡管）は数十センチから数メートルの局所的な傾きを見るには適していますが、階高3メートルを超える柱や壁の垂直精度を測る場合、気泡の微小なズレが上部で大きな倒れとなって現れます。長尺の垂直確認において、下げ振りの精度に勝る簡易ツールは存在しません。

【実践手順】狂いを出さない下げ振りの使い方と基準墨出しのポイント

下げ振り使い方コツの基本は、糸の固定位置から下端の測定ポイントまでの「オフセット（離れ）」を正確に管理することです。一般的な墨出し器使い方手順に沿って、基準墨出し方ポイントを押さえて作業を進めます。

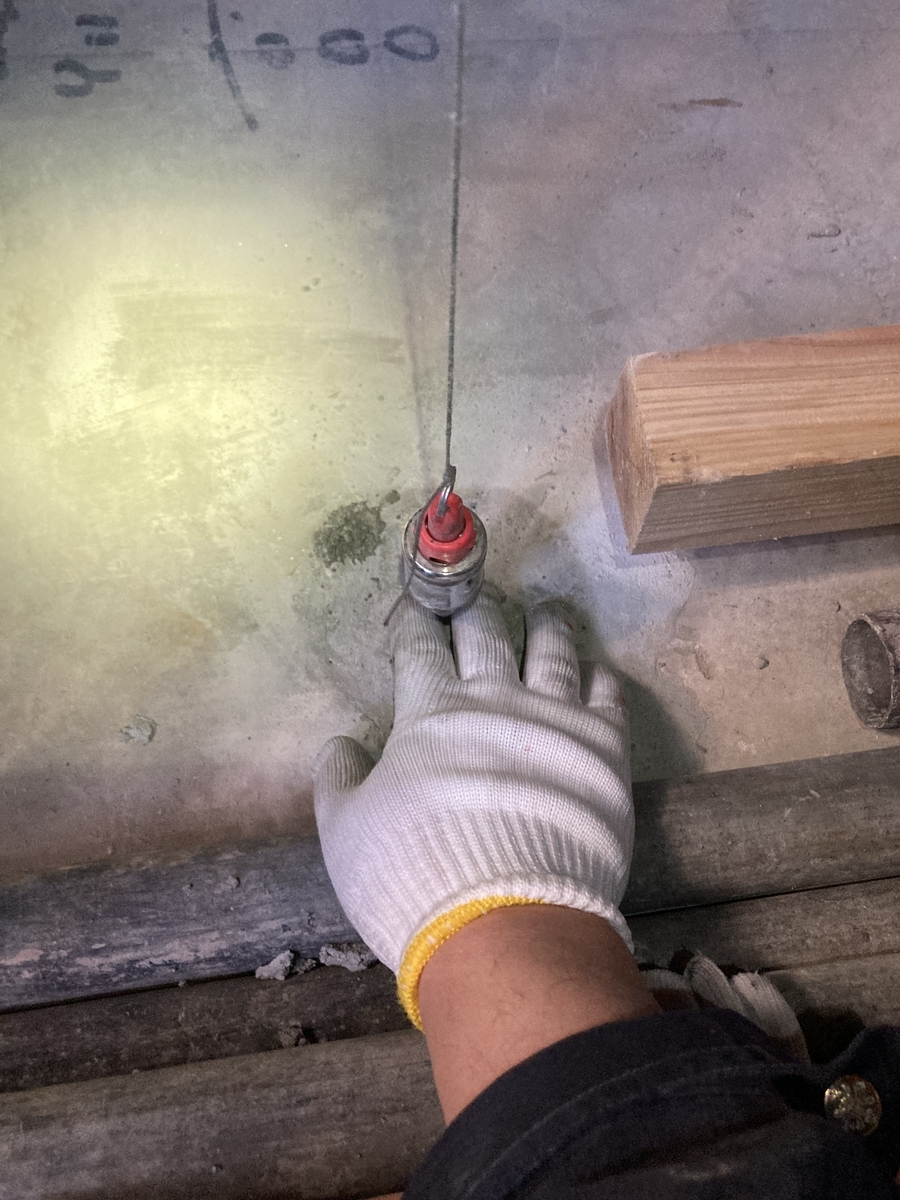

床面に打たれた「地墨（親墨）」または障害物を避けて引かれた「逃げ墨（返墨）」の上に下げ振りの先端を合わせる際、錘が完全に静止するのを待つだけではプロの仕事とは言えません。上部の支持具（下げ振り保持器）を取り付ける母材が垂直に対してどれだけ離れているかを把握し、下部でも全く同じ離れ寸法をスケールで読み取ります。

特に墨出し地墨逃げ墨の現場では、逃げ寸法（例：芯から300mm逃げ）を正確に測り出すため、錘の中心と糸の位置関係をミリ単位で目視確認する技術が求められます。糸に癖がついているとそれだけで1〜2mmの誤差が生じるため、ナイロン糸やアラミド繊維のヨリがない特殊糸を使用するのが鉄則です。

【風対策・ブレ防止】屋外現場で即効性のある揺れ止め裏ワザ

屋外の躯体工事や風通しの良い高層階で最も頭を悩ませるのが、風による糸と錘の揺れです。下げ振り風対策揺れ止めとして、現場で古くから受け継がれている最も確実な手法が「水・オイルダンパー法」です。

バケツやカットしたペットボトルに水を張り、さらにその上層に少量の機械油や粘度の高いオイルを垂らします。その中に下げ振りの錘を沈めることで、重力を生かしたまま液体の粘性抵抗によって風による横揺れを一瞬で減衰させることができます。底に錘が接地しないよう、浮かべた状態で静止を待つのがコツです。

また、強風下では太いタフラインよりも風圧を受けにくい極細の特殊強力糸を選定すること、錘の重量を通常の300g〜400gから800g〜1000gクラスの重量級へ変更することも有効な対策となります。

【施工管理の視点】柱の垂直確認・型枠建て入れ測定と建築垂直精度基準

建築工事標準仕様書（JASS 5など）に基づく建築垂直精度基準では、RC造における柱・壁の倒れ限界値は一般的に階高の1/1000以下かつ10mm以内といった厳格な基準が定められています。柱垂直確認施工管理において、この数値を担保する最終確認手段が下げ振りによる建て入れ検査です。

型枠建て入れ測定方法では、型枠の上端（キャットウォーク付近）から下げ振りを吊り下げ、下端の型枠面または地墨からの離れを計測します。直交する2方向から同時に測定し、チェーンレバーホイスト（ガッチャ）やサポートインサートを微調整しながら、許容値内に収め込みます。

コンクリート打設中も側圧によって型枠が押されて傾くリスクがあるため、下げ振りを常時吊るした状態で監視を行い、リアルタイムで垂直度を維持管理する運用が品質確保の要となります。

【厳選アイテム】職人が選ぶおすすめ下げ振りとパーフェクトキャッチ

現場での測定効率を劇的に引き上げるのが、自動巻き取り機構を備えた下げ振り保持器です。パーフェクトキャッチおすすめ製品の代表格であるTJMデザイン（タジマ）の「パーフェクトキャッチ」シリーズは、強力ネオジム磁石、木部用針（当て針）、アルミサッシ用フックなど、あらゆる母材に瞬時に固定できるアタッチメントを備えています。

近年現場で支持されている下げ振り保持具の特徴は以下の通りです。

• エラストマー樹脂カバー：万が一の落下時にも衝撃を吸収し、建材を傷つけない設計。
• クイックブラ（静止機構付き錘）：内部に特殊な制動機構が組み込まれ、通常の錘よりも揺れが収まる速度が格段に速いタイプ。
• 調整可能なオフセットガイド：面から一定距離（50mmなど）を簡単にキープできるガイド機能付きホルダー。

躯体工事の荒墨出しから内装の仕上げ墨出しまで、用途に応じた重量（内装なら100g〜300g、外構・躯体なら400g〜1000g）と保持器を適切に使い分けることが、精度の高い作業につながります。

【墨出しと下げ振り】に関するよくある質問（FAQ）

Q1：レーザー墨出し器と下げ振りで測定結果が1〜2mmズレた場合、どちらを信用すべきですか？
A1：まずは下げ振りの数値を絶対基準として信用してください。重力による鉛直は物理的に狂いません。レーザー墨出し器は受光器の狂い、内部センサーの微細なズレ、現場の熱や微振動でラインが逃げている可能性があるため、下げ振りでズレを確認した際はレーザー側のキャリブレーション（校正）を疑う必要があります。

Q2：地墨から直接垂直を上げる「立ち墨」を一人で効率よく出す方法はありますか？
A2：マグネットや針で上部にパーフェクトキャッチを固定し、錘を地墨の真上に垂らした状態で、下部測定を手元で素早く行える体制を整えます。錘の先端が床の墨線から何ミリ離れているかをスケールで読み、上部の支持位置をその分だけ微調整する反復作業を行うことで、一人でも高い精度で垂直線を転写できます。

Q3：下げ振りの糸が途中で切れたり絡まったりするのを防ぐメンテナンスは？
A3：使用後はドラム内に埃や泥水が入らないよう拭き取りを行い、定期的にシリコンスプレーを塗布しておくと糸の滑りが保たれます。また、糸にキンク（ねじれ・結び目）ができた場合は、強度が落ちて垂直精度にも影響するため、惜しまず該当部分をカットして結び直すか全交換することが推奨されます。

まとめ：アナログの極致がハイテク現場の品質を支える

建築現場のDX化やデジタル測定ツールの進化が著しい中でも、物理的な重力に忠実な下げ振りは、構造物の垂直精度を担保する上で代えの利かないツールであり続けています。

どれほど機器が高度化しても、最終的な精度を確かめるのは職人の手の感覚と確かな理論に基づいた下げ振りの技術です。風対策やオフセットの正確な管理、地墨・逃げ墨との連動手順を正しく身につけ、どのような条件下でも狂いのない垂直を導き出す施工品質を維持していきましょう。 （出典: 墨 出し 下げ 振り（Yahoo!ニュース））
